双管T型气泡调平液位计结构设计

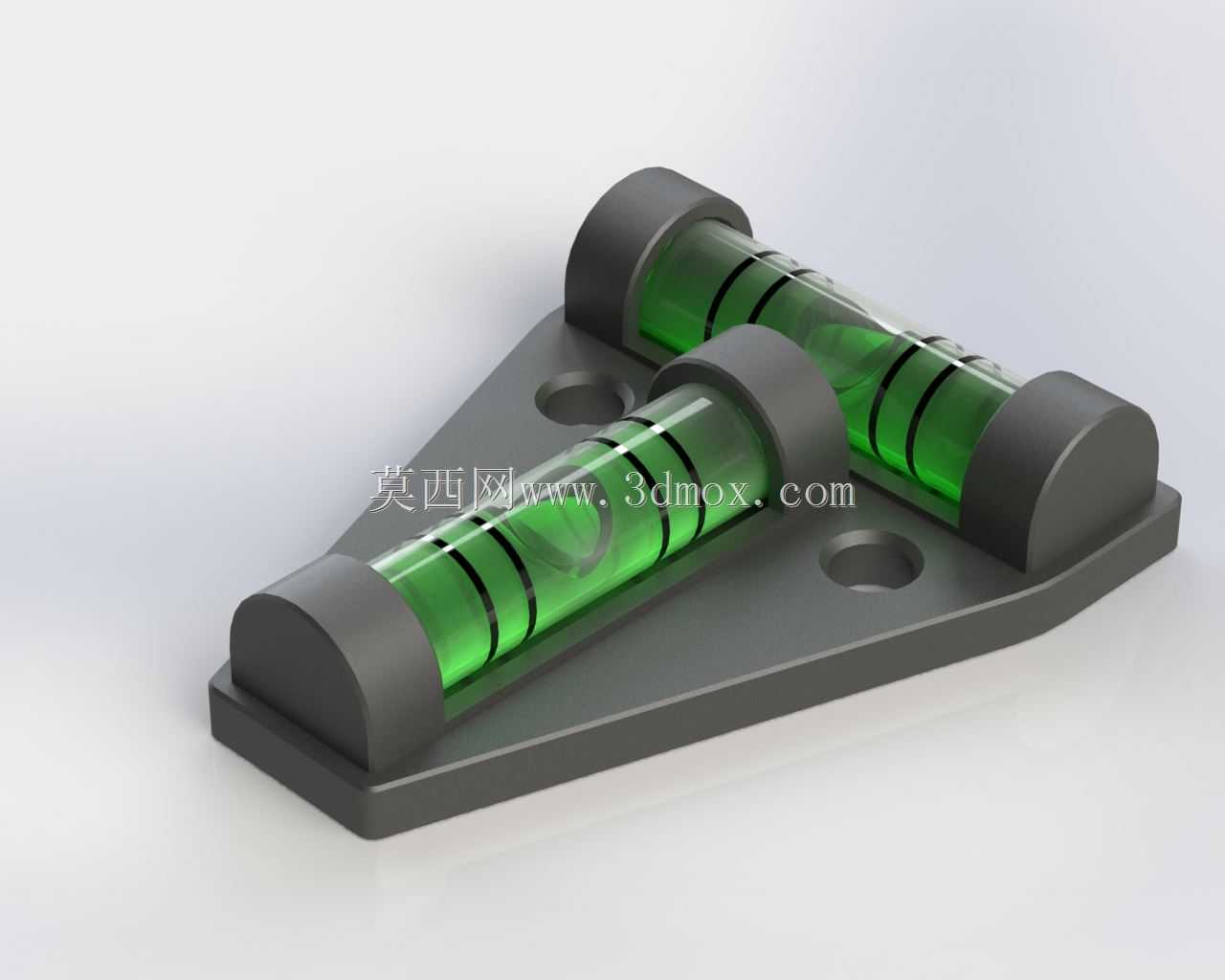

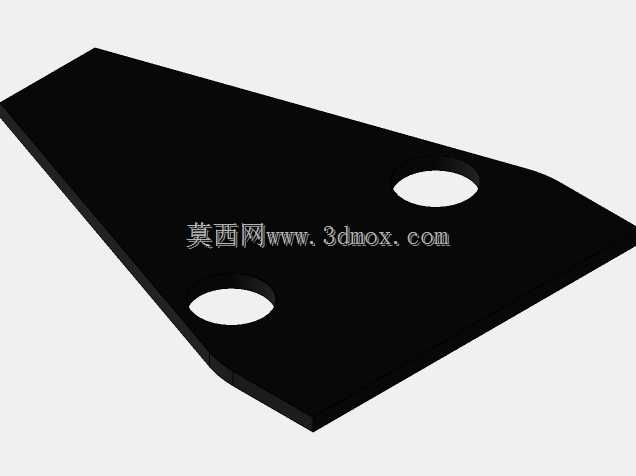

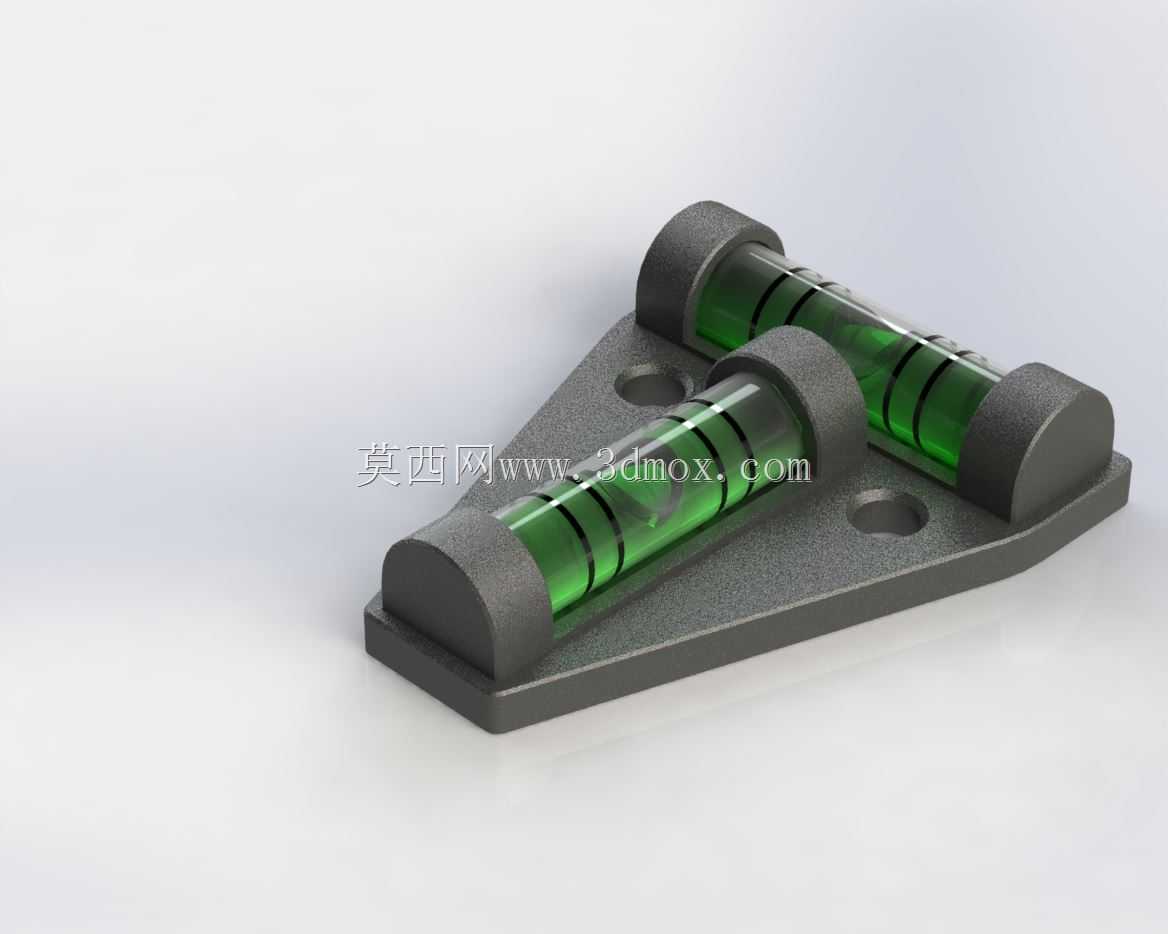

　　日常现场安装作业里，不管是装饰画框上墙、艺术展架固定还是定制家具调平，最容易被忽略的就是水平基准校准，很多安装人员靠肉眼估测水平，后期容易出现框体倾斜、家具受力不均晃动的问题，这款双管T型布局的气泡液位计，就是针对这类民用与轻型工装场景的调平需求设计的。从结构布局来看，产品采用一体化三角式安装底座，底座做了沉头安装孔设计，两个安装孔的中心距适配常规M4规格的沉头螺丝，安装后螺丝头部不会突出底座表面，避免干涉调平观察，底座整体厚度控制在6mm，边缘做了R3的圆角过渡，没有尖锐棱角，既避免安装时划手，也能减少磕碰导致的底座变形。两个气泡管呈90度垂直T型排布，分别对应X轴与Y轴两个水平方向，不需要反复转动调平工具，

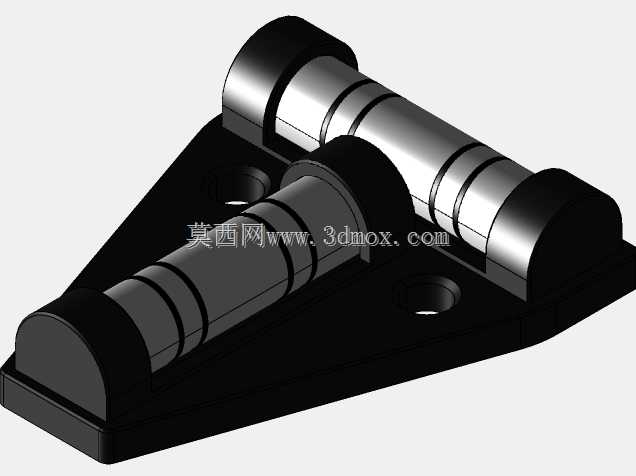

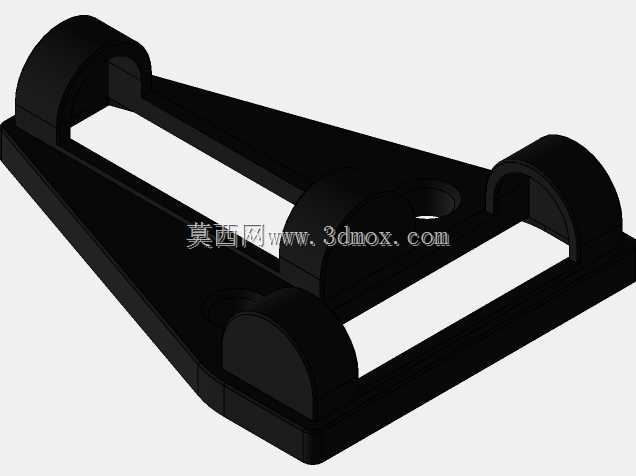

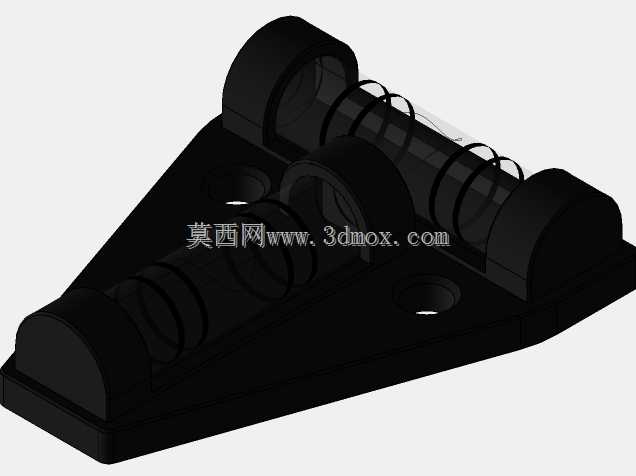

　　一次放置就能同时观测两个轴向的水平偏差，相比单管水平泡需要两次换位测量的操作，效率提升明显，也避免了换位过程中底座移位带来的测量误差。气泡管的固定采用两端嵌入式压装结构，管体两端的黑色固定座与底座一体注塑成型，压装时预留0.1mm的过盈量，不需要额外粘接剂就能固定牢靠，长期使用不会出现管体松动移位的问题，气泡管外壁印刷的刻度线间距为2mm，对应每米2mm的水平偏差精度，完全满足框架、家具类安装的精度要求，不需要过高的工业级精度带来的成本浪费。设计过程中重点考虑了不同安装面的适配性，底座底面做了0.05mm的平面度公差控制，不管是木质家具表面、金属框架表面还是墙面安装座的平面，都能平稳贴合，不会因为底座底面不平导致测量偏差。

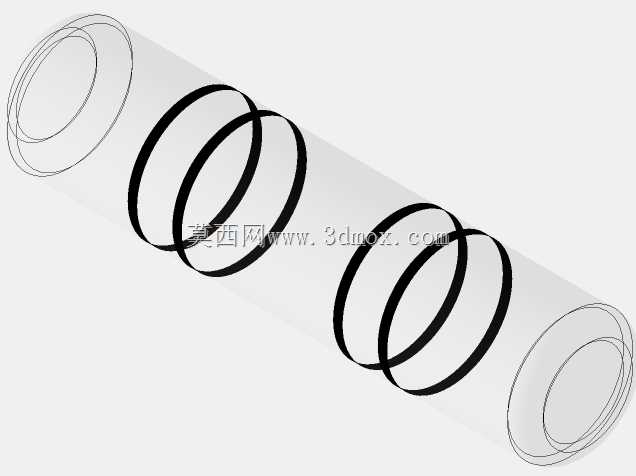

　　气泡管选用高透明度的PMMA材质，内部填充的阻尼液体粘度经过调配，气泡移动速度适中，既不会因为太灵敏导致气泡晃动难以稳定读数，也不会因为粘度过高导致气泡移动滞后，影响调平效率，管体的绿色填充液可以让气泡边界更清晰，在光线不足的安装场景下也能快速识别气泡位置。安装边界方面，产品整体外轮廓尺寸为长62mm、宽40mm，占用安装空间极小，不管是窄边画框的背面、小型家具的连接支架处，还是轻型设备的安装底座上，都能找到合适的安装位置，不会因为尺寸过大影响被安装件的整体外观。实际使用时，只需要将底座通过沉头螺丝固定在需要调平的构件基准面上，调整构件角度时观察两个方向气泡管内的气泡位置，当气泡处于两根刻度线中间位置时，即代表该轴向处于水平状态，

　　两个轴向都调整到位后，即可完成构件的水平校准。相比传统的长条式水平尺，这款T型双管调平件可以永久固定在需要定期校准水平的构件上，比如悬挂式装饰架、可调脚支撑的家具、小型实验台支架等，不需要每次调平都额外找水平工具，日常维护校准更加方便。结构设计上没有多余的活动部件，整体为固定一体式结构，抗摔抗震性能更好，日常搬运、安装过程中的磕碰不容易损坏，适合民用安装场景下的粗放使用环境，不需要特殊的维护保养，长期使用只要保持气泡管表面清洁，不被尖锐物体刮花管体表面，就能一直保持清晰的读数效果。
