ANSI2080双节距链轮链条传动结构

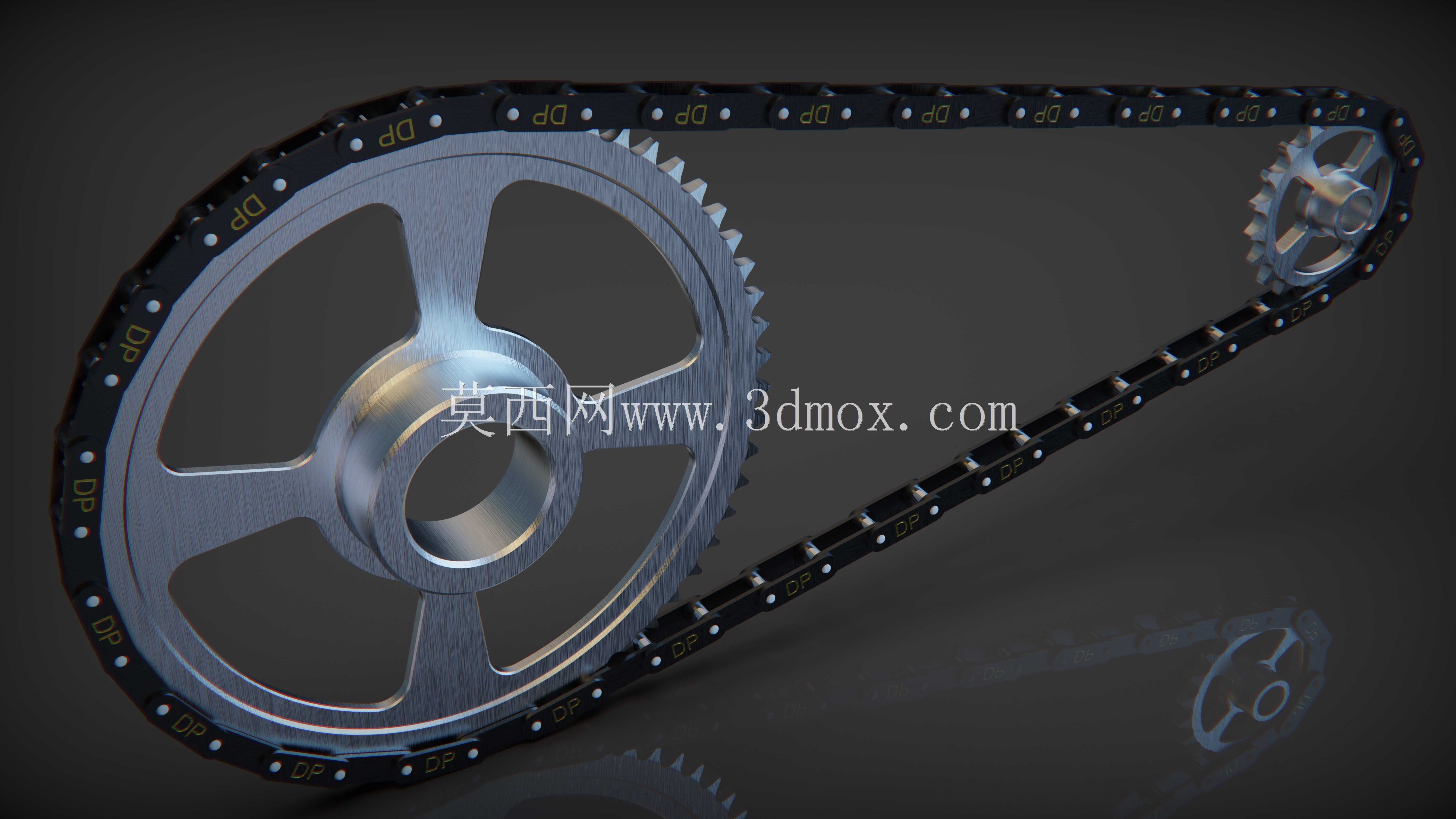

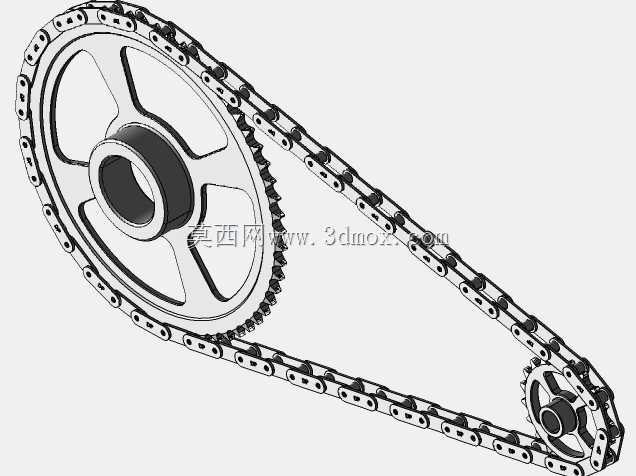

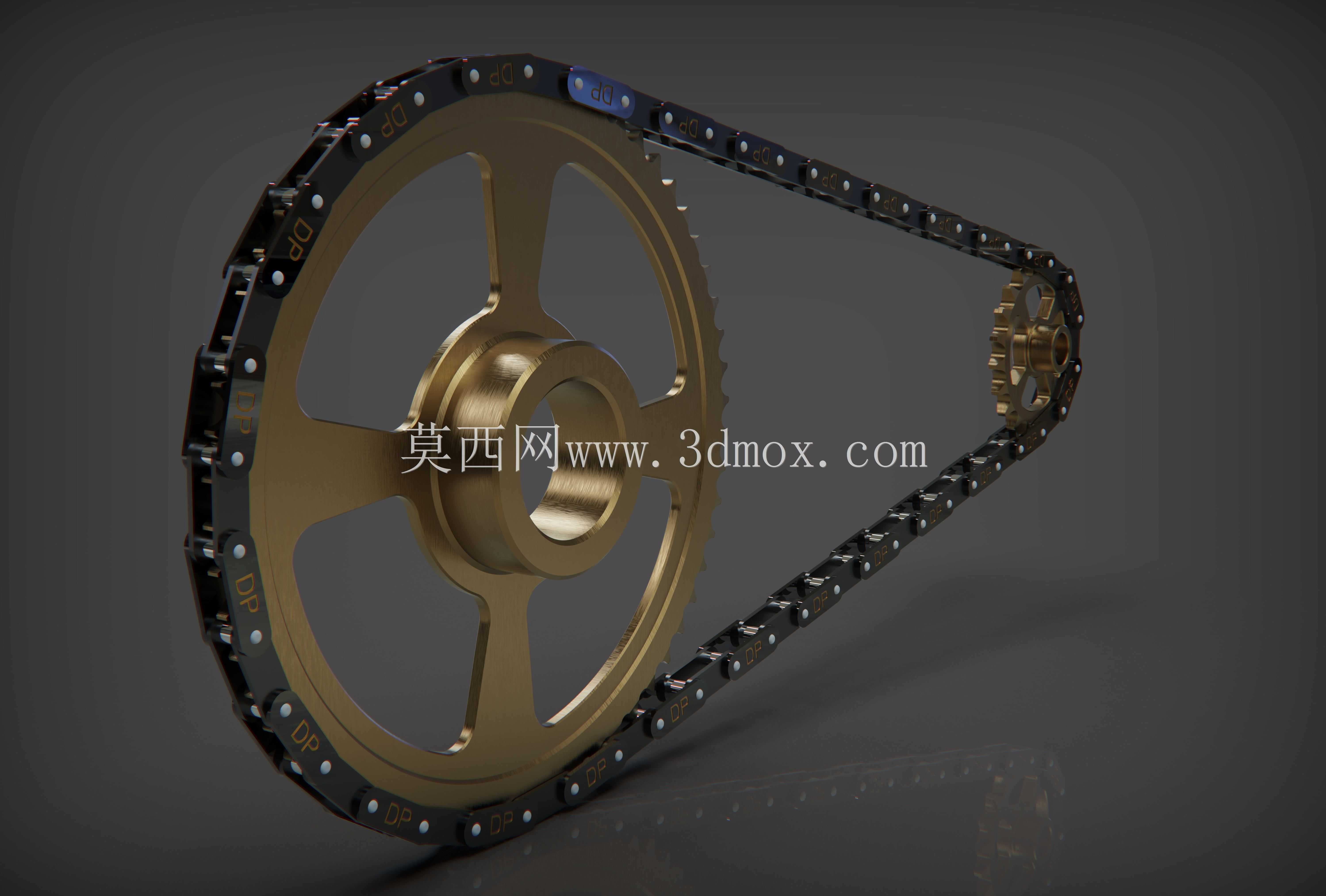

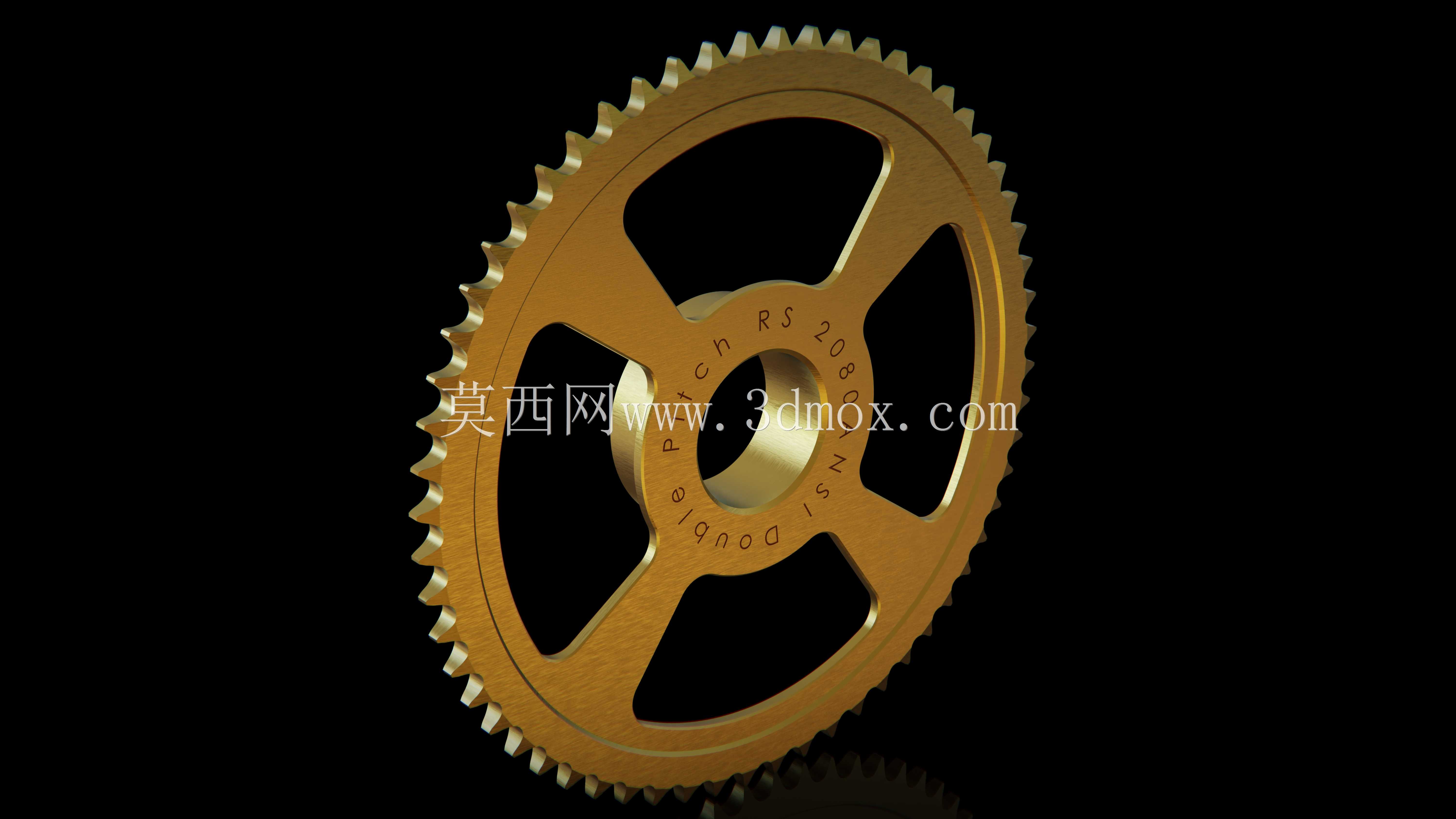

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在长距离传动、重载工况、恶劣作业环境下的表现始终优于带传动与齿轮传动，而双节距链轮的设计，正是针对常规短节距滚子链传动在大中心距、中低速工况下冗余度过高、成本偏高的痛点优化而来。ANSI2080规格的双节距链轮，适配对应型号的双节距输送链与传动链，常被应用在自动化输送线、轻工包装设备、农业收获机械、物流分拣设备的动力传递环节，这类场景普遍要求传动结构具备足够的抗拉强度、较低的运行噪音，同时能适应多粉尘、少量油污的长期作业环境，不需要过高的传动线速度，但对传动比的稳定性、链条与轮齿的啮合顺畅度有明确要求。从结构设计逻辑来看，这款链轮采用了轮辐式减重结构，轮毂部分做了加厚的轴孔安装位，

　　可适配不同直径的传动轴，通过键连接实现周向固定，轮缘的齿形严格遵循ANSI标准的双节距链轮齿廓参数，齿沟圆弧半径、齿面工作段角度、齿顶圆弧都经过匹配验算，能保证链条滚子进入啮合时平滑过渡，不会出现卡滞、跳齿的问题，同时减少啮合过程中的冲击载荷，延长链条与链轮的整体使用寿命。配套的链条采用标准外链板、内链板交错铰接结构，滚子可在齿沟内自由转动，铰接处的间隙控制在合理范围，既保证链条弯折时的灵活性，又避免间隙过大导致传动精度下降、运行晃动量超差。在实际安装边界上，这款链轮的轴向厚度与链条内节内宽匹配，安装时需要保证两链轮的共面度误差控制在允许范围内，避免链条出现偏磨、侧爬的问题；中心距的调整需要预留足够的链条张紧余量，

　　通常为链条节距的2%-3%，过紧会加剧铰接处的磨损，过松则容易在启动、换向时出现跳齿。轮辐上的减重孔并非随意开设，其位置经过动平衡验算，在链轮以额定转速转动时不会出现明显的偏心振动，对于转速稍高的应用场景，还可以在减重孔位置加装平衡块调整动平衡精度。齿面的加工精度直接影响啮合寿命，这款链轮的齿面粗糙度控制在合理区间，既不会因为过于粗糙加速滚子磨损，也不会因为过高的加工精度提升不必要的制造成本。在输送类应用场景中，这类双节距链轮还可以根据需求在轮缘侧加装附件安装位，用来固定输送工装、拨杆等结构，实现动力传递与物料输送的功能集成，不需要额外加装传动轮组，简化整体设备的结构布局。不同于常规短节距链轮，

　　双节距链轮的节距是对应短节距链条的两倍，相同齿数下的链轮外径更大，在相同传动比要求下，可以减少链轮的齿数需求，或者在相同中心距下减少链条的链节数量，降低整体传动结构的重量与成本，尤其适合中心距超过1米、传动功率在中等区间的传动场景。在维护层面，这类链轮链条结构的日常维护只需要定期在铰接处加注润滑脂，清理齿沟内卡入的粉尘、碎屑，检查链条的伸长量，当伸长量超过原节距的3%时就需要更换链条，避免跳齿脱链。设计这类链轮结构时，首先要根据传递的功率、工况系数计算所需的链条额定载荷，确定链条型号后再匹配对应的链轮参数，齿数选择通常优先选择奇数齿，保证链条链节与轮齿的啮合磨损均匀，避免固定齿位反复受力出现过早疲劳损坏。轮毂的长度设计需要匹配安装轴的直径，保证键连接的挤压强度满足扭矩传递要求，避免长期负载下出现键槽压溃、轮毂开裂的问题。这款链轮的整体结构没有多余的冗余设计，所有尺寸都围绕安装适配、啮合顺畅、强度足够三个核心目标设定，既可以作为独立传动件用于设备改造，也可以作为标准模块集成到新设备的传动系统设计中，帮助设计人员快速完成链传动部分的结构选型与建模，减少重复绘制标准件的工作量，提升整体设计效率。
