HF-SP301交流伺服电机三维结构模型

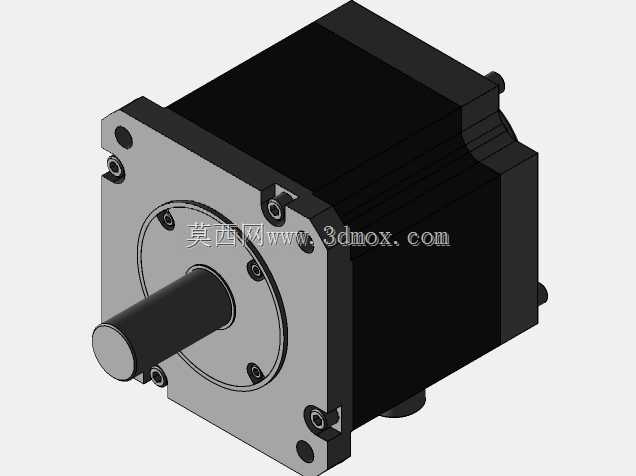

　　在数控加工中心进给轴驱动、自动化生产线点位定位、工业机器人关节动力输出这类对转速精度、转矩响应有严苛要求的场景里，交流伺服电机是核心执行部件，本次建模的HF-SP301型号属于中功率段伺服驱动单元，适配CA6140这类普通车床数控化改造、专用机床进给驱动、包装机械拉膜辊驱动等常见工况。从实际选型落地的角度看，这类电机的安装边界直接决定了设备布局的空间预留，模型完整还原了方形法兰安装面的四个通孔位置、输出轴的轴径与键槽尺寸、尾部编码器侧的航空插头接线方位，结构设计人员在做设备整体布局时，可以直接调用该模型核对安装孔位的同轴度、输出轴与负载连接的轴向窜动间隙，避免后期装配出现干涉问题。

　　从功能特性层面看，该款伺服电机的本体结构分为定子总成、转子总成、后端编码器反馈组件、前端轴承支撑结构四个核心部分，模型里清晰呈现了定子外壳的散热筋结构——这部分结构并非装饰性设计，实际生产中电机持续运行产生的热量通过外壳散热筋与空气对流散出，建模时还原了散热筋的排布间距与凸起高度，能帮助热仿真工程师准确计算电机在额定负载下的温升边界。输出轴采用的是阶梯轴设计，靠近法兰端的轴肩用于定位负载连接的联轴器或同步带轮，轴端的中心孔是加工时的工艺基准，同时也可作为后期维护时拆卸转子的顶出孔位，这些细节在模型中都做了1:1还原，没有做简化处理。

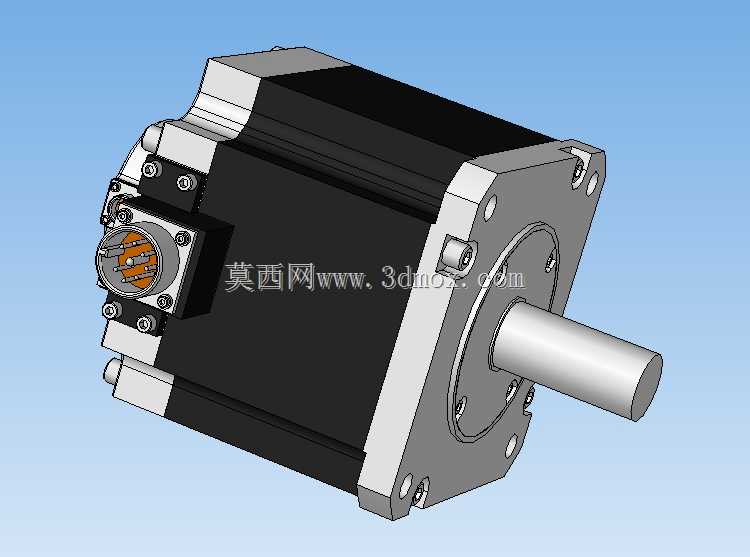

　　设计思路上，这类中功率交流伺服电机的结构布局优先考虑刚性与维护便利性，前端盖采用加厚铸铁材质的结构设计，通过内六角螺栓与定子外壳紧固，支撑输出轴的两个深沟球轴承分别布置在前端盖与后端盖的轴承室内，模型里还原了轴承的安装位与端盖的密封槽结构——实际应用中密封槽内会加装O型密封圈，防止切削液、粉尘进入电机内部损坏绕组与编码器。尾部的编码器舱采用独立的密封结构，航空插头的针脚定义对应动力线、编码器信号线、制动控制线，模型里还原了插头的防呆缺口结构，能避免接线时出现插反的问题。

　　从安装适配的角度，该电机的法兰安装面为标准方形止口设计，止口的凸台尺寸与安装孔的孔距符合通用伺服电机的安装尺寸规范，在做设备改造时可以直接替换同功率段的其他品牌同规格伺服电机，无需重新加工安装板。模型中也还原了电机本体的接线盒方位，实际布线时动力线与编码器线的弯曲半径需要预留至少5倍线缆直径的空间，调用该模型进行三维布线时，可以直观核对线缆与周边设备结构的间隙，避免线缆被运动部件磨损。另外，电机尾部的制动模块结构也在模型中有所体现，带制动的版本可以在设备断电时锁止输出轴，防止垂直安装的轴系出现下坠问题，适合立式进给轴、提升机构这类需要断电保持位置的工况。

　　在做结构校核时，通过该三维模型可以直接测量电机本体的总长度、最大外轮廓尺寸，核对设备内部的安装空间是否足够，比如在车床刀架的X轴驱动布局里，电机需要安装在床鞍的侧面，要预留出足够的空间用于拆装航空插头、后期维护时清理散热筋的积尘，模型的完整度足够支撑这类布局校核工作，不需要额外查找二维图纸核对尺寸。同时，模型中各部件的装配关系完全按照实际生产的装配顺序搭建，定子绕组部分做了外观简化但保留了与外壳的配合尺寸，转子部分的磁钢结构位置也做了准确还原，能帮助刚接触伺服选型的设计人员理解伺服电机的内部构造，区分交流伺服与普通异步电机在结构上的差异——比如伺服电机的转子带有永磁体，尾部带有高精度编码器做位置反馈，这也是其能实现精准位置控制的核心结构基础。
