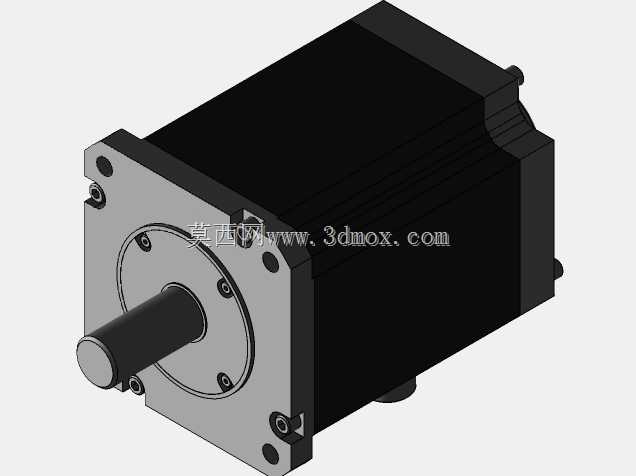

三菱HF-SP421交流伺服电机三维结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，做结构设计时最先要考虑的就是安装边界的匹配度——前端方形安装法兰的孔位严格遵循对应功率段伺服的通用安装规范，输出轴的轴径、键槽尺寸、轴伸长度都和实物一致，不管是做机床进给轴的传动匹配，还是自动化生产线的点位驱动机构配套，都能直接调取模型完成装配干涉检查，不用反复核对二维样本的尺寸参数。

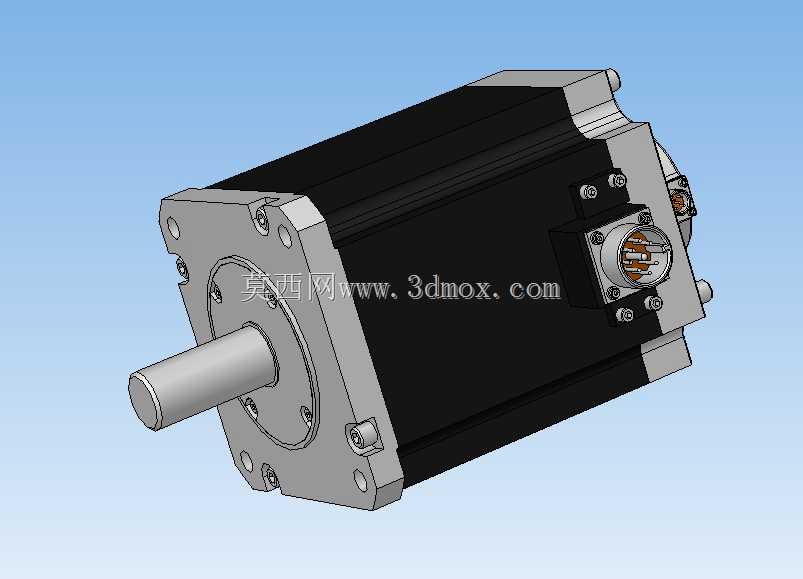

　　从实际应用场景来看，这类中大功率交流伺服电机常被用在数控车床的X/Z轴进给驱动、包装机械的牵引辊驱动、自动化仓储堆垛机的行走驱动这类对位置精度、动态响应有要求的场合，模型里完整还原了电机本体的定子壳体、后端编码器安装位、侧出式动力与编码器接线座的结构，做电气布线设计时，可以直接根据接线座的朝向、接口尺寸规划线缆的弯曲半径，避免实际装配时出现线缆和周边机架、拖链剐蹭的问题。

　　设计思路上完全遵循实物的装配逻辑：前端盖通过周向均布的内六角螺钉和定子壳体锁紧，输出轴通过前后端的深沟球轴承支撑，后端预留的编码器安装腔和动力线接线端子的位置都做了准确还原，甚至壳体表面的散热筋结构、安装法兰的定位止口尺寸都和实物保持一致，不会出现模型看着像但实际装不上的问题。很多工程师做设备方案时容易忽略电机尾部的编码器突出尺寸、接线座的外伸长度，导致后期装配时电机和设备后壁、防护板出现干涉，这个模型把这些容易遗漏的安装边界都做了完整呈现，不管是做整机布局的方案评审，还是做电机安装支座的结构设计，都能直接提取尺寸参考。

　　从功能特性对应的结构来看，电机定子壳体的黑色部分是散热基材的表面处理层，模型里还原了壳体的散热接触面积，做设备热管理设计时，可以根据壳体的散热面积估算电机额定工况下的散热需求，配套设计对应的风冷或者导热安装结构。输出轴的轴端做了标准的中心孔结构，方便做轴端的同轴度检测，也能适配不同的联轴器安装需求，不管是用梅花联轴器、膜片联轴器还是同步带轮传动，都能根据轴伸长度确认配合段的长度是否匹配。侧置的接线座做了防水接头的结构还原，实际应用中如果是在有切削液、粉尘的加工车间使用，这个结构的尺寸可以直接用来配套选对应的防水格兰头，不用再单独测量接线口的螺纹尺寸。

　　做三维建模的时候，特意把各个装配部件的配合关系做了拆分还原，不是做成一个不可拆分的整体模型，工程师如果需要做电机的拆解演示、或者做定制化的电机支座设计，可以直接调取单个零件的特征修改，比如要给电机加装额外的冷却风扇、或者改造成带抱闸的版本，都能在现有模型基础上调整，不用从零开始绘制。安装法兰的止口尺寸是这类伺服电机安装定位的核心基准，模型里止口的配合公差带对应的尺寸做了准确呈现，设计安装法兰座的时候可以直接按照这个尺寸做基孔制的配合设计，保证电机输出轴和传动部件的同轴度，减少运行过程中的振动和轴承磨损。

　　在机床加工场景里使用这类伺服电机时，电机的安装高度、输出轴中心高是和丝杠安装座匹配的关键参数，模型里把中心高尺寸、安装法兰的平面度基准都做了对应还原，装配时可以直接对齐丝杠的轴心线，不用反复调整垫片厚度来补偿中心高误差。接线座的朝向是可以根据实际安装需求调整的，模型里保留了接线座和壳体连接的螺钉孔位，实际应用中可以根据设备的布线方向调整接线座的出线方向，避免线缆过度弯折影响使用寿命。整体结构的重量分布也和实物一致，做设备的整体重心校核时，可以直接赋予对应材料的密度参数，计算出电机的实际重量，校核设备机架的承重和动平衡，尤其是在做移动轴、龙门轴的驱动选型时，电机本身的重量也是运动负载的一部分，准确的模型重量参数能帮助工程师更精准地计算负载惯量，匹配合适的驱动器参数。
