宜家Oddvald实木锯台支架三维建模设计

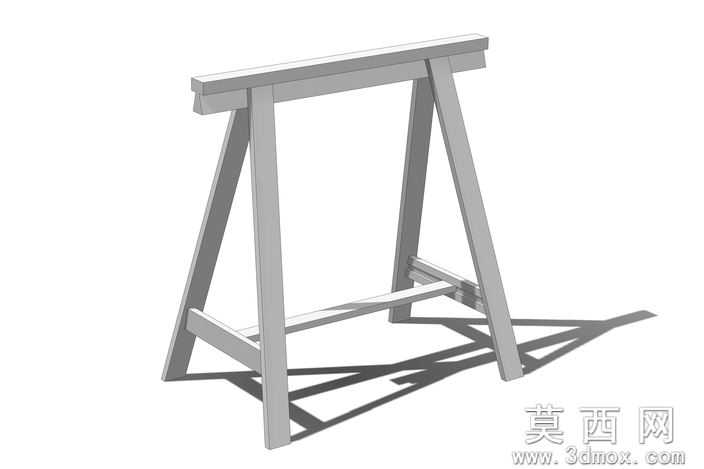

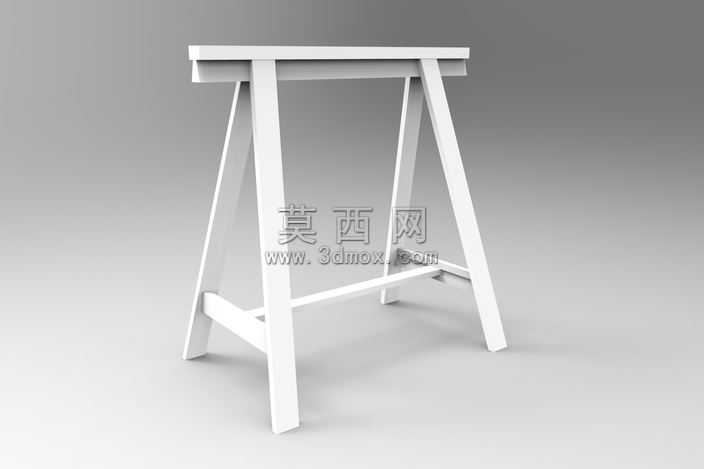

本次建模对象为复刻宜家Oddvald款式的锯台支架，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循实物比例还原，整体结构采用对称式A字支撑架构，建模初期先绘制顶部横梁的截面草图，通过拉伸凸台命令生成顶部承载梁实体，梁体边缘做1mm圆角处理还原实木打磨后的圆润触感。两侧支撑腿采用斜向拉伸建模，先绘制单根支撑腿的矩形截面，按照与竖直方向12度的倾斜角度拉伸至对应长度，再通过镜像命令生成另一侧对称支撑腿，保证两侧支撑结构的受力一致性。中部横向连接杆采用两端配合限位的结构设计，建模时在支撑腿对应位置绘制拉伸切除特征生成卡槽，将横担实体与卡槽做重合配合，还原实物的榫卯拼接逻辑，无需额外固件即可实现结构稳定。底部横向加固梁采用相同的配合方式，与两侧支撑腿做固定约束，进一步提升整体结构的抗扭性能。渲染阶段采用哑光浅橡木材质，调整材质粗糙度参数至0.7，还原实木未上漆的原生质感，添加地面接触阴影，阴影柔化参数调整至0.3，模拟自然光下的投影效果，清晰呈现支架的结构层次。建模过程中对所有连接位置做了干涉检查，确保各部件拼接无重叠、无间隙，整体结构可直接用于工程图导出或3D打印验证，支撑腿的倾斜角度经过力学模拟验证，可承载最高150kg的台面载荷，完全匹配日常木工锯切、工件放置的使用需求，整体模型无冗余特征，参数可编辑，可根据实际使用需求调整整体高度、支撑腿间距等尺寸，适配不同规格的台面安装。
