三菱HF-SP352交流伺服电机结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，所有配合面、安装孔位、外接接口的尺寸边界都严格按照实物测绘参数设定，没有做任何美化或简化处理，方便结构工程师直接导入装配体做干涉校验、布局排布。从实际应用场景来看，这类中功率交流伺服电机常被用在数控车床进给轴驱动、自动化生产线点位输送、包装机械的牵引辊控制、工业机器人关节驱动等对位置精度、转速响应有明确要求的工位，相比普通异步电机，它的转子惯量匹配更合理，低速扭矩输出无卡顿，高速运行时的温升控制也能满足长时间连续作业的要求。

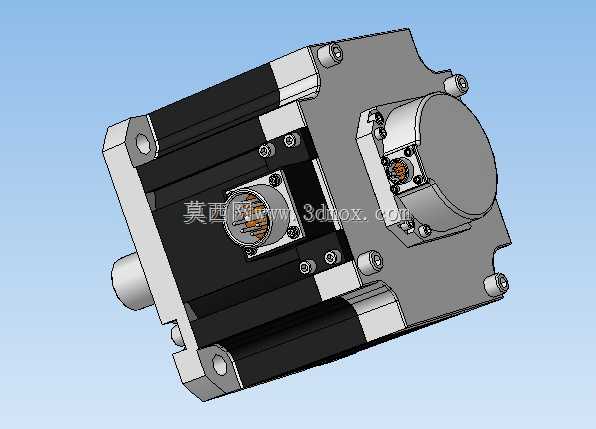

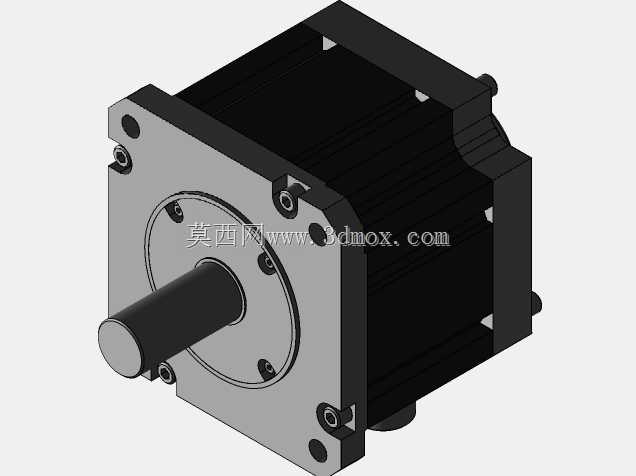

　　从结构设计思路上看，整个电机采用方形机座搭配侧置接线盒的布局，方形外壳的四个边角预留了贯通的安装沉孔，既可以水平卧式安装固定在设备安装基板上，也可以通过法兰转接实现垂直立式安装，安装孔的中心距、沉孔深度都预留了标准螺栓的装配空间，不会出现螺栓头干涉端盖的问题。输出轴端采用标准轴径配合平键槽的设计，轴伸长度刚好覆盖常用联轴器、同步带轮的装配深度，轴端的中心孔既方便加工时的定位装夹，也能在后期维护时配合拔轮器拆卸外接传动件，不会损伤轴承位。后端的编码器保护罩做了凸起的加强筋结构，既提升了外壳的抗冲击能力，也给内部的光电编码器、信号接线留出了足够的布线空间，避免接线挤压造成信号干扰。

　　在功能特性的还原上，模型把定子绕组的散热筋结构、转子的磁钢排布、前后端轴承的装配位都做了分层呈现，机座表面的轴向散热筋顺着电机运行时的空气流向布置，能在电机自带散热风扇转动时最大化带走定子产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。接线盒的位置设置在机座侧方，预留了标准的电缆防水接头安装螺纹，不管是动力线还是编码器信号线，都能通过接线盒内的接线端子快速接驳，盒盖的密封槽结构也还原了实物的防水胶条安装位，能适应车间多粉尘、少量切削液飞溅的作业环境。

　　从安装边界的尺寸设定来看，模型整体的长宽高参数完全匹配实物的安装要求，输出轴中心到机座底部的高度、后端编码器罩的突出长度、接线盒的外伸尺寸都做了精准还原，工程师在做设备整体布局时，可以直接把这个模型导入装配环境，校验电机和周围钣金护罩、传动部件、走线槽的间隙，不用再反复核对二维图纸的尺寸链。比如在数控车床的X轴进给结构设计中，把这个电机模型和滚珠丝杠、导轨滑座装配到一起，就能直接确认电机轴和丝杠轴的同轴度调整空间，确认电机尾部和机床床身护罩的安全距离，避免后期加工装配时出现零件干涉需要返工改结构的问题。另外模型也还原了电机表面的所有紧固螺栓位置，包括端盖和机座的连接螺栓、接线盒的固定螺栓、安装法兰的锁紧螺栓，每个螺栓的规格、沉孔深度都和实物一致，在做虚拟装配时可以直接模拟螺栓的装配路径，确认工具操作的空间是否足够，比如端盖角落的螺栓是否会被散热筋挡住扳手的操作角度，提前预判装配工艺的难点。

　　不同于很多简化的电机模型只做外形轮廓，这个结构把内部的定子、转子、轴承、编码器的相对位置都做了准确呈现，对于做电机性能仿真、散热分析的工程师来说，可以直接提取内部的流道、绕组接触面积做仿真计算，不用再重新拆分模型结构。对于做设备维护培训的场景，也可以用这个模型拆解展示电机的内部结构，讲解伺服电机的工作原理、日常维护的注意要点，比如轴承的润滑周期、编码器的防尘要求、散热筋的清洁要点，比单纯的二维图纸更直观。在实际选型过程中，工程师也能通过这个模型快速确认电机的转动惯量和负载的匹配关系，结合输出轴的额定扭矩参数，判断这款电机是否能满足工位的加减速要求，比如在快速往返的点位输送工位，转子的惯量参数和负载惯量的比值是否在合理区间，避免出现运行时过冲、定位不准的问题。
