车间双工位手动升降物料周转台车

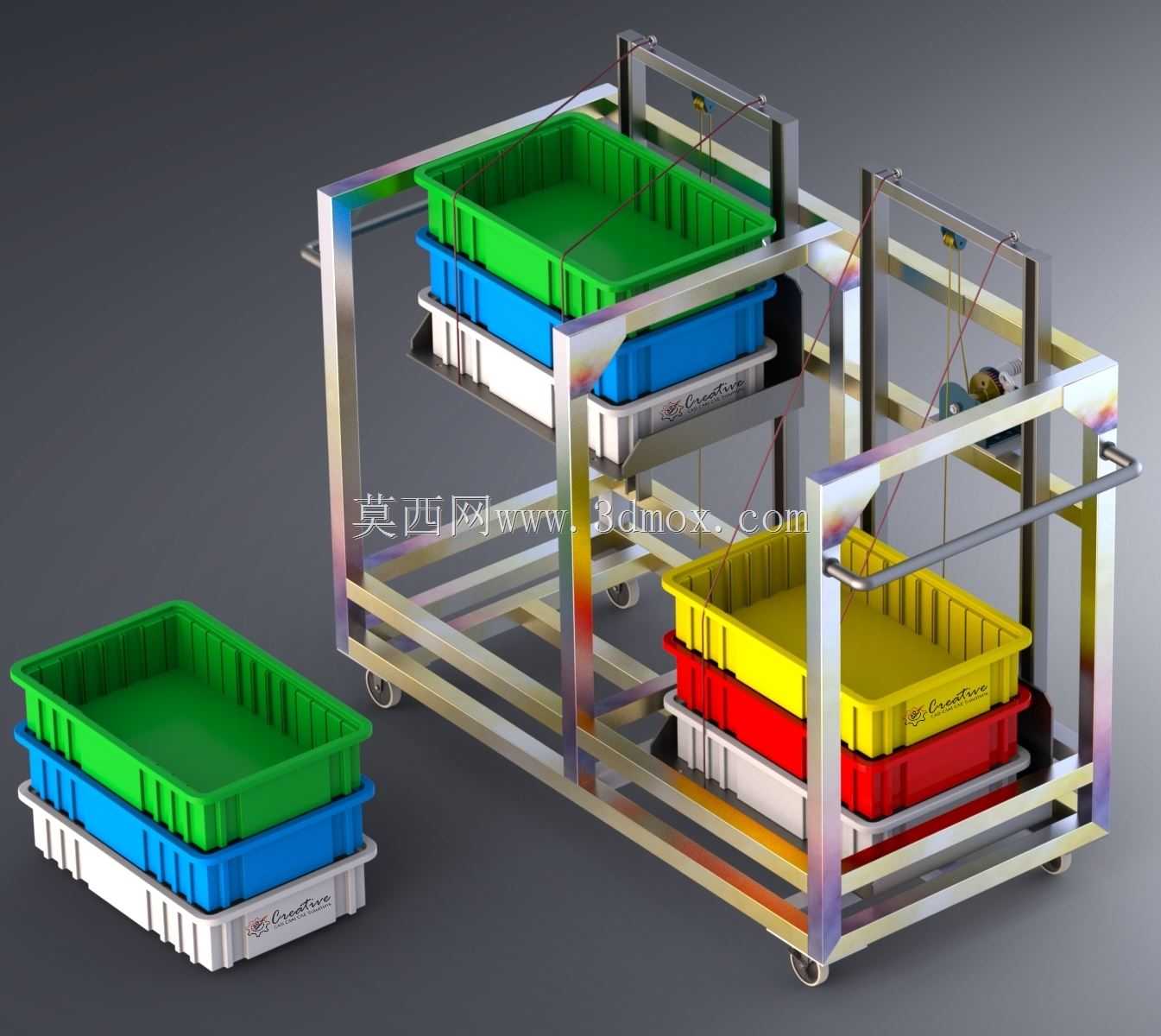

　　这款手动升降物料周转台车，主要面向离散制造车间的线边物料配送、工序间工件转运场景设计，适配多品种小批量生产模式下的柔性物料补给需求，可直接对接装配工位、加工工位的物料暂存区，替代传统固定高度的周转料架，解决不同工位作业高度差带来的取料弯腰、抬手过度的人机工程问题。设备采用框架式焊接结构，主体框架选用矩形钢管拼焊成型，焊后做去应力处理避免长期承重出现框架变形，整体框架做镀锌钝化处理，适配车间多油污、多切削液飞溅的作业环境，无需额外做表面涂装即可满足防锈耐磨的使用要求。双工位独立升降的结构设计，可同时承载两种不同规格的标准塑料周转箱，每个升降工位配置独立的配重平衡结构，手动拉动升降把手即可实现载料平台的高度调节，

　　升降行程覆盖常规工位600mm到1200mm的作业高度区间，调节过程中配重块通过导向滑轮组与载料平台连接，全程操作力控制在15N以内，单人即可轻松完成高度调整，无需额外气源、电源接入，无动力源依赖，可在车间任意区域灵活使用。底部配置四个带刹车的万向脚轮，其中两个脚轮带方向锁定结构，直行转运时可锁定直行方向避免跑偏，停靠工位时踩下刹车即可实现整车固定，脚轮选用聚氨酯包胶材质，滚动阻力小且不会划伤车间环氧地坪，轮组安装座与底部框架采用焊接加螺栓紧固的双重连接结构，单轮额定承重满足整车载重需求，满载状态下推行无卡滞、无异响。载料平台设置有与标准周转箱匹配的定位挡边，可防止周转箱在升降、转运过程中出现滑移脱落，

　　挡边高度根据常用周转箱的底部定位槽尺寸设计，放置料箱时可直接卡入定位，无需额外捆绑固定。框架侧面设置有推拉扶手，扶手高度符合人体工程学设计，握持位置做圆弧打磨处理，避免推行时划伤操作人员手部。从安装边界来看，整车整体宽度控制在800mm以内，长度控制在1200mm以内，可顺利通过车间常规900mm宽度的消防通道与工位间隔，最小转弯半径小于1000mm，可在狭窄的设备间隙之间灵活穿行，不会占用过多车间通道面积。升降导向结构采用光轴加直线轴承的配置，导向间隙控制在0.2mm以内，升降过程无卡顿、无偏摆，载料平台的水平度误差控制在1mm/m以内，满载升降时不会出现料箱倾斜撒料的问题。配重块放置在框架内侧的封闭导向腔内，外部设置有防护封板，

　　避免转运过程中杂物进入配重运行区域造成卡滞，同时防止操作人员误触运动部件造成机械伤害。这款设备的设计思路核心是低成本解决车间线边物料配送的人机工程问题，相比电动升降周转车，无需布线、无需充电，采购与维护成本更低，相比固定高度料架，可适配不同身高操作人员、不同高度作业工位的取料需求，减少作业过程中的无效动作，提升单工位的物料取用效率。在实际生产场景中，这类台车可用于装配线的标准件配送、加工工位的半成品转运、仓储区到产线的整箱物料补给，也可作为临时的工位暂存台使用，配合不同尺寸的分隔料盒，还可实现小型零件的分类存放与转运。焊接框架的所有焊缝均采用连续角焊缝，焊后打磨去除焊渣与飞溅，框架的对角线误差控制在2mm以内，保证整体结构的方正度，避免长期使用出现框架扭曲导致升降卡滞。每个升降工位的承重设计为50kg，可满足常规三箱叠放的标准塑料周转箱承重需求，配重块重量根据额定载重量匹配，保证升降过程中平台可在任意行程位置悬停，无需额外锁定机构即可保持高度稳定，取放料时不会出现平台下滑的问题。
