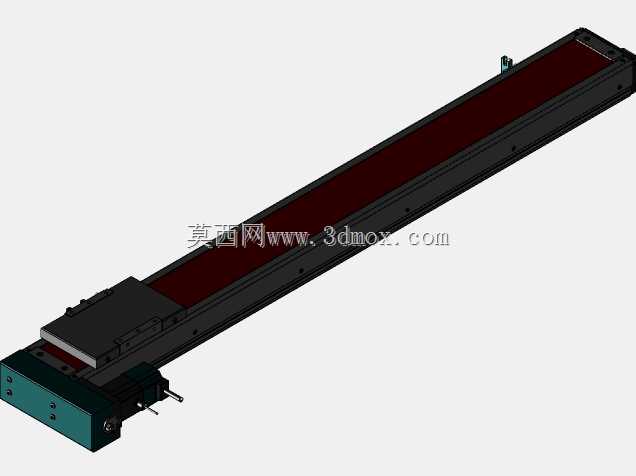

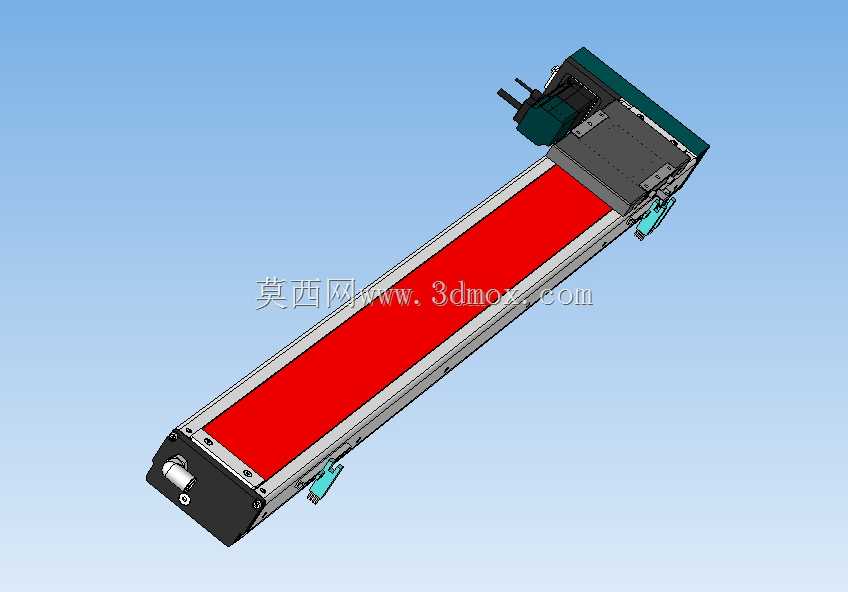

八百毫米行程左置驱动线性滑台模组

　　这款线性运动模组在自动化产线的移栽工位、检测设备的点位移动单元、包装机械的推料执行端都有极高的适配性，800mm的有效行程刚好覆盖多数中小型设备的单轴移动需求，不会因为行程冗余造成安装空间浪费，也不会因为行程不足无法覆盖工位间距。从结构设计来看，驱动端采用左置电机的布局方式，这种布局能有效压缩模组整体的横向占用空间，在设备侧边走线、周边排布其他功能组件时，不会因为电机突出部分和相邻部件产生干涉，对于安装空间局促的紧凑型设备设计场景十分友好。模组主体采用封闭式的铝型材基座作为承载主体，型材内部集成了直线导向与传动组件，外部的密封钢带能阻挡车间环境中的粉尘、切削碎屑落入传动区域，在机加工上下料、3C产品组装这类有细微颗粒物产生的工位上，

　　能大幅降低日常维护的频次，延长内部导轨、传动件的使用寿命。滑台的移动台面预留了标准化的安装螺孔阵列，不管是加装气动夹爪、真空吸盘还是视觉检测支架，都能直接通过螺栓锁紧固定，不需要额外加工转接板，能减少设计阶段的零件出图量，缩短设备组装的周期。从安装边界来看，模组两端的端盖都设计了安装定位孔，既可以采用水平卧式安装固定在设备台面上，也能通过侧装支架完成竖直方向的安装，甚至可以搭配连接板组成十字型的两轴移动平台，适配不同的设备布局需求。设计过程中，传动部分的预紧量经过了匹配调整，既能保证移动过程中的反向间隙控制在合理范围，满足检测、点胶这类对定位精度有要求的工位使用，也不会因为预紧力过大造成传动阻力升高，

　　导致驱动电机负载过大出现过载报警。滑台侧面预留了光电传感器的安装槽位，用户可以根据实际需要的移动点位，随意调整原点、正负限位的传感器位置，不需要在型材上额外钻孔攻丝，调整行程限位时只需要松开传感器的锁紧螺丝就能滑动到目标位置，现场调试的效率能提升不少。模组的拖链安装位设置在非驱动侧，和电机出线端分开排布，走线时动力线、编码器线可以沿着电机侧的走线槽排布，传感器线、末端执行器的气管线缆可以走拖链侧，强弱电分离的走线方式能减少信号干扰，对于搭配伺服驱动做闭环位置控制的场景，能有效避免信号波动造成的位置偏差。在负载适配方面，这款模组的导向组件能承受垂直于移动方向的倾覆力矩，在搭载中等重量的执行末端做水平移动时，不会出现台面下沉、

　　移动卡顿的问题，竖直安装时也能搭配带刹车的驱动电机，避免断电时滑台因为负载自重下滑，提升设备运行的安全性。从细节设计来看，模组两端的端盖处都设置了缓冲挡块，即使传感器出现故障、滑台移动超出限位行程，缓冲块也能吸收滑台的冲击动能，避免硬碰撞造成内部传动件、导向件的损坏，降低设备故障后的维修成本。整个模组的外形轮廓做了倒角处理，没有尖锐的棱角，在设备组装、日常维护时不会划伤操作人员的手部，符合机械安全设计的基本要求。对于做非标自动化设备设计的工程师来说，这类标准化的线性模组不需要从零开始设计导向、传动、防护的整套结构，只需要根据行程、负载、安装空间的需求直接选型，就能快速完成单轴移动机构的设计，大幅缩短设备的研发周期，同时成熟的标准化结构也能降低设备运行时的故障概率，减少后期的售后维护成本。
