CA6140机床配套夹钳臂夹持执行结构

　　这款夹钳臂结构主要适配普通车床类加工场景的辅助夹持需求，在机床上下料、工件工位转序、异形件装夹定位环节都能找到对应的使用场景，区别于通用卡盘的固定装夹模式，这类夹钳臂可以配合直线驱动部件完成开合动作，适配不同轮廓尺寸的工件夹持，尤其适合轴类、盘类小型零件的快速取放作业，在单机自动化改造的车床工位中，这类执行端结构可以直接安装在进给滑台或者配套的横移模组上，替代人工完成工件的抓取与移位，降低人工上下料的重复劳动强度，同时规避高温切屑、高速旋转部件带来的操作风险。

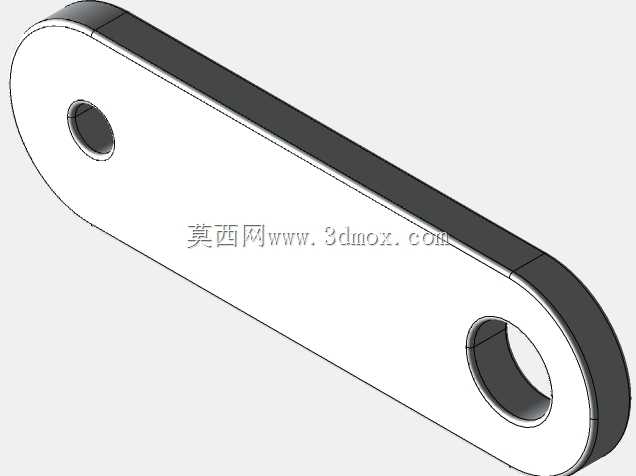

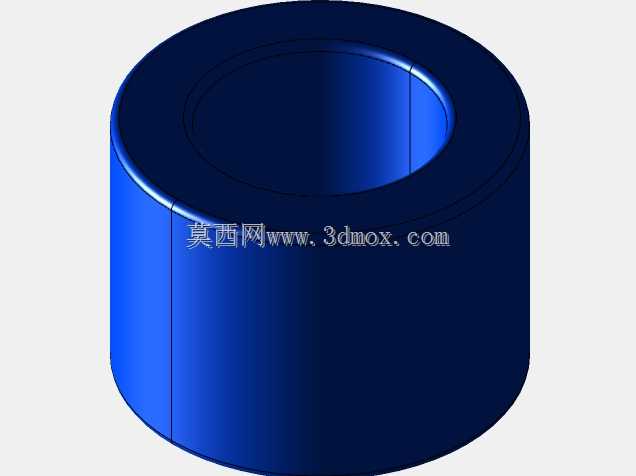

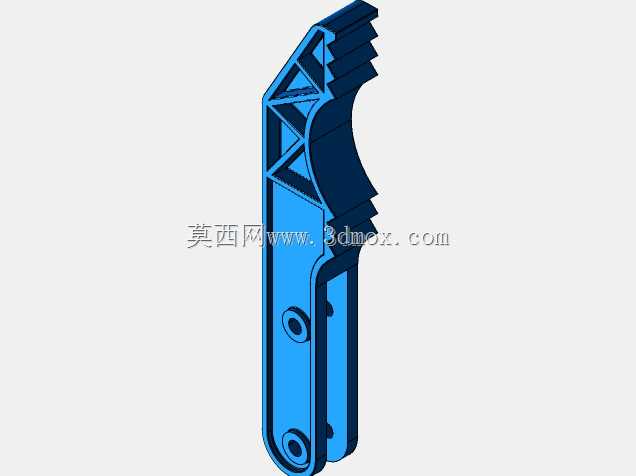

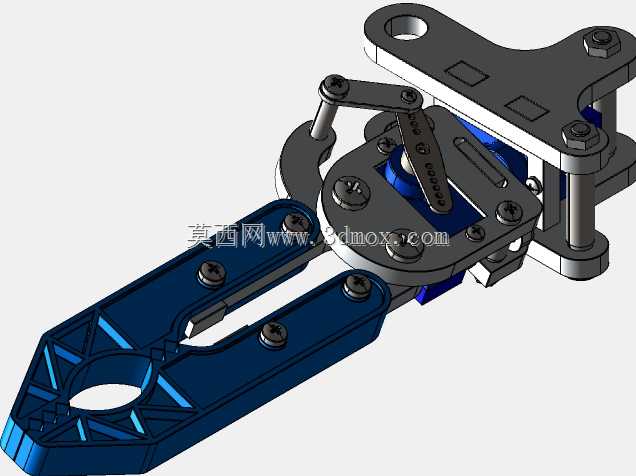

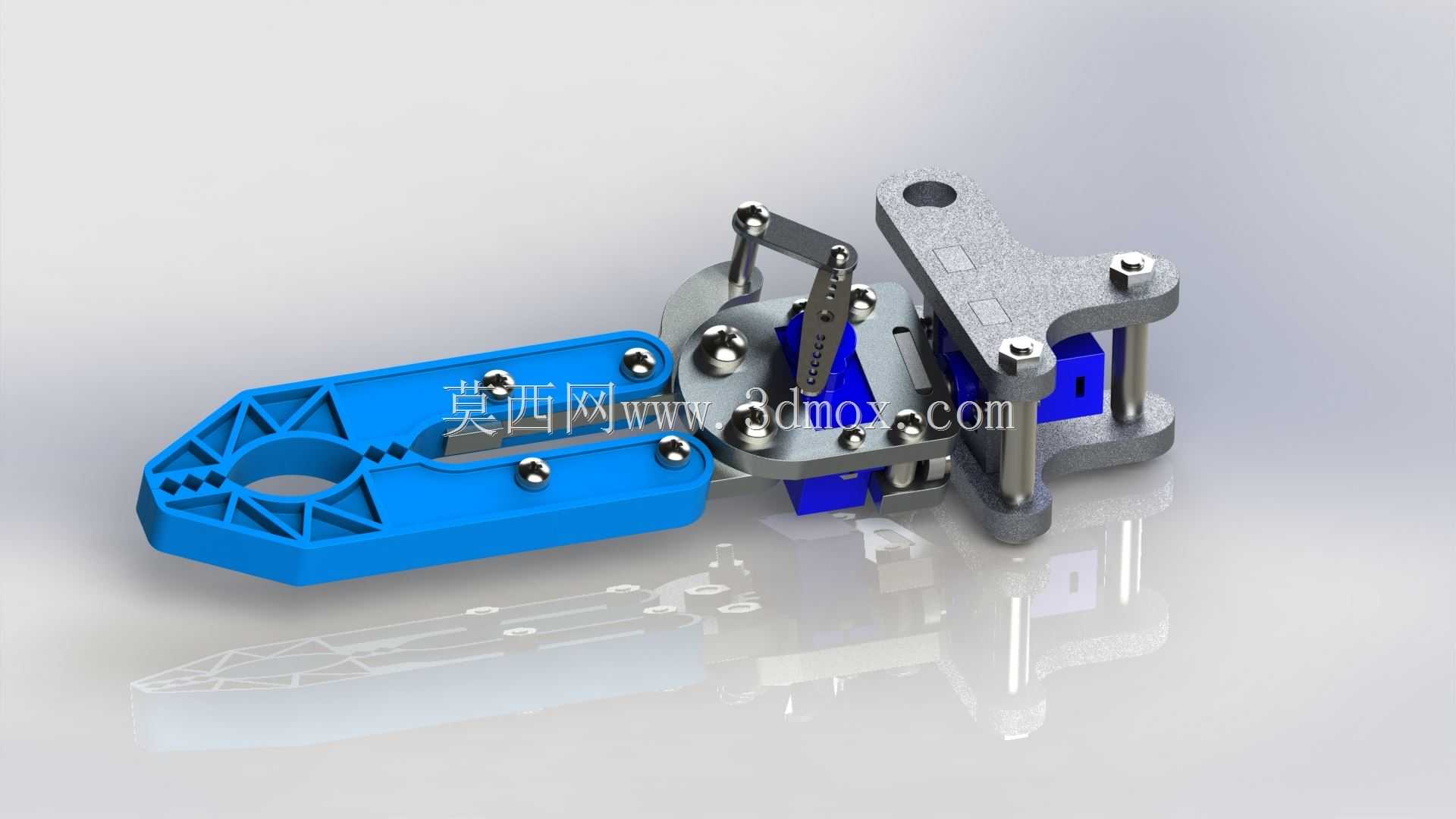

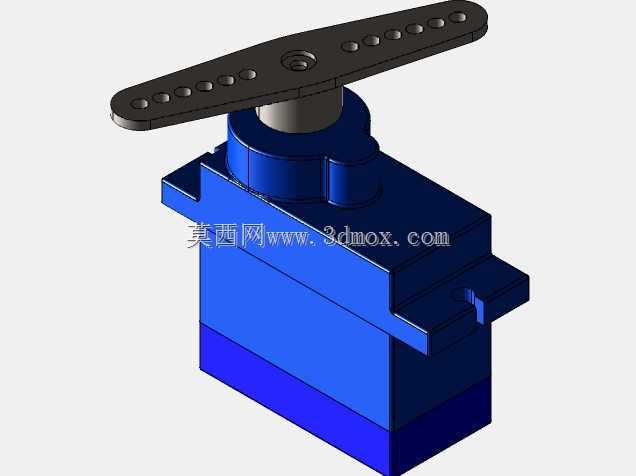

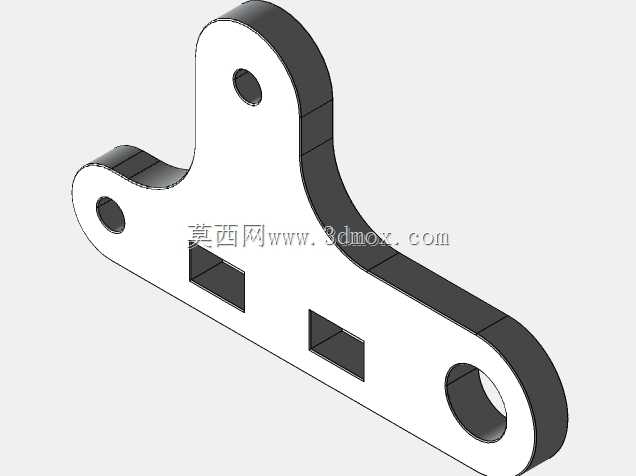

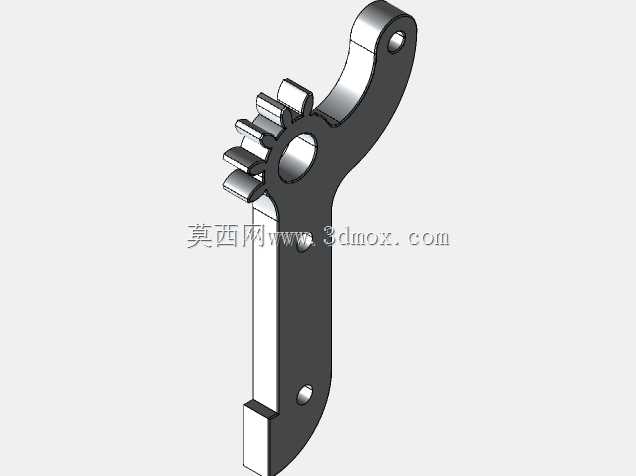

　　从功能特性来看，整个夹钳臂采用对称式的钳体布局，蓝色的钳体主体做了镂空减重设计，在保证结构刚性的前提下尽可能降低了整体自重，钳口位置预留了可更换的镶件安装位，实际使用时可以根据被夹持工件的材质、外形更换不同齿形、不同材质的钳口镶件，比如夹持软质金属工件时可以更换铜质或者尼龙镶件避免夹伤工件表面，夹持毛坯件时可以更换带齿的淬火钢镶件提升夹持摩擦力，防止工件在转运过程中出现滑脱。中部的联动结构采用销轴连接的连杆传动模式，驱动端的直线位移可以通过连杆转化为两个钳臂的同步开合动作，保证两侧钳口的对中性，避免夹持过程中工件出现偏斜，销轴位置都设计了对应的轴套配合位，长期往复运动时可以通过更换轴套来维持运动精度，降低整体维护成本。后部的安装基座做了标准化的安装孔位布局，既可以直接和标准气缸、液压缸的输出端连接，也可以通过转接板适配不同规格的电动推杆输出端，安装面的平面度公差控制在0.02mm以内，保证驱动部件和夹钳臂的连接同轴度，避免运动过程中出现卡滞。

　　设计过程中首先考虑的是夹钳的开合行程范围，钳口完全张开时的开口尺寸可以覆盖直径20mm到80mm的常规轴类零件装夹需求，完全闭合时钳口的贴合间隙控制在0.1mm以内，保证小尺寸零件夹持时不会出现夹偏问题。整体结构的受力路径做了针对性优化，夹持力从驱动端输出后，通过中部的连杆结构均匀分配到两侧钳臂上，钳臂的受力截面做了加强筋设计，在最大500N夹持力的工况下，钳臂的最大变形量不超过0.05mm，能够满足精加工工位的装夹精度要求。所有转动副的位置都设计了润滑脂注油通道，日常维护时可以直接通过注油嘴加注润滑脂，不需要拆解结构就能完成运动副的润滑保养，适配车间长期连续作业的维护需求。

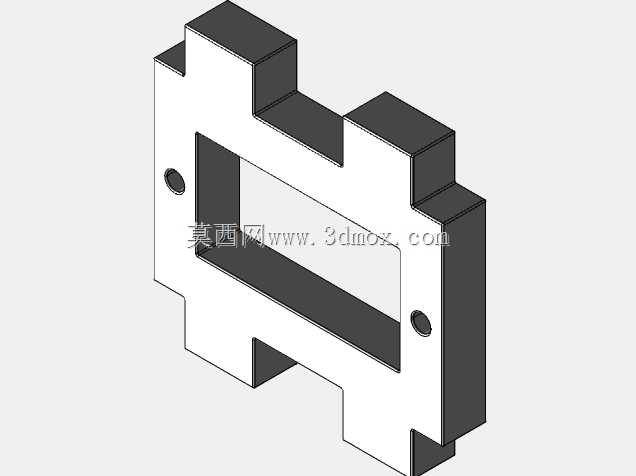

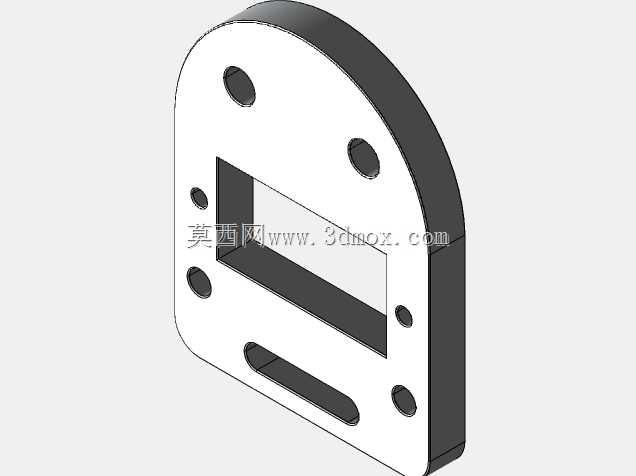

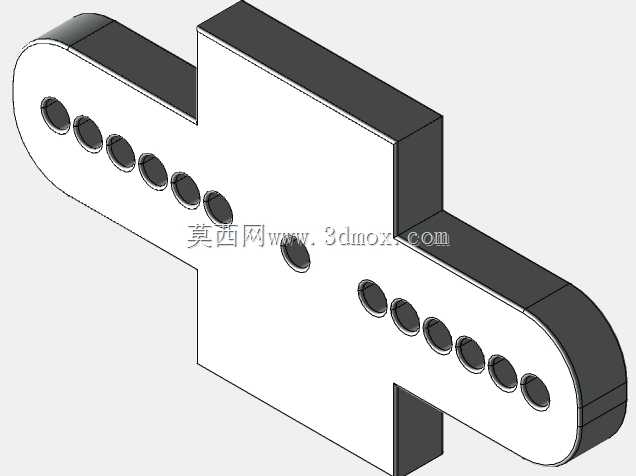

　　安装边界方面，整个夹钳臂的整体长度控制在180mm，宽度在钳口完全张开时为120mm，闭合状态下宽度为70mm，整体高度为90mm，安装基座的四个安装孔采用40mm间距的标准孔位布局，可以直接适配市面上多数标准气动夹指的安装尺寸，不需要额外做定制转接板就能完成替换安装。钳体的运动轨迹做了干涉校验，开合过程中所有运动部件的外轮廓都不会超出安装基座的边界范围，在狭小的机床内部空间安装时，不会和机床的刀架、导轨、护罩等部件出现运动干涉，同时钳体的外侧轮廓做了圆角过渡处理，避免安装调试过程中尖锐边角划伤操作人员。夹钳臂的所有外露金属部件都做了发黑防锈处理，能够适配车间切削液、油污环境下的长期使用，不会因为锈蚀导致运动副卡滞。
