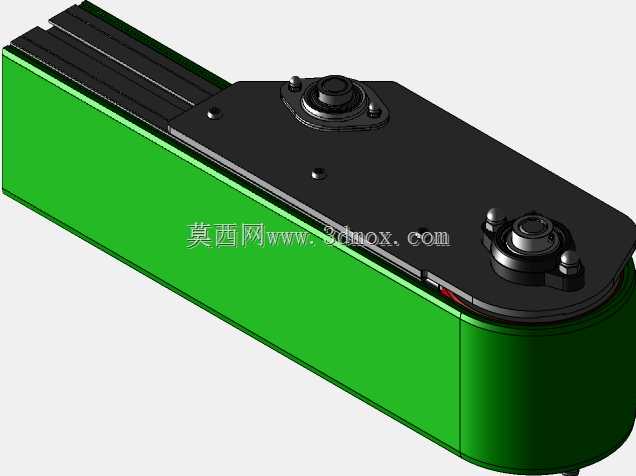

带式输送机从动辊组配套安装装置

　　在散料输送、成件物料转运的各类工业场景里，带式输送机的运行稳定性直接决定整条产线的连续作业效率，从动辊组作为输送带的核心支撑承载部件，其配套安装装置的设计合理性，会直接影响输送带的跑偏概率、辊组的更换维护效率以及整机运行的振动噪声水平。这套从动辊组装置的设计，首先围绕现场安装的适配性展开，充分考虑了不同带宽规格带式输送机的机架安装孔位偏差问题，装置的安装支座预留了长条形调节余量，现场安装时不需要额外对机架进行扩孔、焊接整改，就能完成辊组的定位固定，大幅降低现场安装的作业量，尤其适合老旧输送线的辊组升级改造场景，不需要长时间停机拆解原有机架结构。从功能特性来看，这套装置集成了辊组轴向定位、输送带张紧度微调、运行防偏限位的多重作用，

　　不同于传统分体式的辊组安装座需要单独配置张紧螺栓、防偏挡块，这套装置把多个功能结构整合为一体化组件，辊组的转轴两端直接卡入装置的定位卡槽内，卡槽内侧配置了自润滑衬套，长期运行过程中不需要频繁加注润滑脂，就能降低转轴转动的摩擦阻力，减少辊组卡滞、不转引发的输送带局部磨损问题。设计过程中重点考量了重载工况下的结构强度，装置的主体承载板采用折弯加强结构，在辊组承载的受力集中位置设置了加强筋，避免长期受物料重力、输送带张紧力作用出现结构变形，导致辊组轴线偏移引发输送带跑偏。安装边界方面，装置的整体外轮廓尺寸适配常用的槽型托辊组、平行托辊组的安装间距，安装时的垂直方向高度与原有标准辊组安装座保持一致，替换原有部件时不需要调整输送带的初始高度，

　　也不会改变输送带的成槽角度，能保证物料输送过程中的承载截面符合设计要求，不会出现物料撒漏的问题。针对不同的输送场景，这套装置的调节结构可以适配不同张紧行程的需求，当输送带运行一段时间出现塑性伸长、张紧度不足时，不需要拆解辊组连接结构，只需要调整装置两侧的调节螺栓，就能同步带动辊组平移，完成输送带张紧度的调整，调整过程中能保证辊组两端的平移量保持一致，避免单侧调整量过大导致辊组轴线与输送带运行方向不垂直，引发输送带持续跑偏的问题。装置的防偏结构采用了无动力侧挡设计，当输送带出现小幅跑偏时，侧边的限位结构会接触输送带边缘，引导输送带回到居中位置，不需要额外配置电动纠偏装置，就能解决大部分工况下的轻度跑偏问题，降低输送线的配套成本。

　　在日常维护层面，这套装置的辊组拆卸不需要完全拆解整个安装座，只需要打开卡槽外侧的限位压盖，就能直接将辊组整体抽出更换，相比传统的螺栓贯穿固定结构，更换单根辊组的作业时间能缩短六成以上，尤其适合矿山、港口、建材厂这类连续作业、维护时间窗口有限的输送场景，能大幅减少设备停机维护带来的产能损失。结构设计时还充分考虑了粉尘、潮湿等恶劣工况的防护需求，装置的所有转动配合位置都设置了防尘密封结构，能避免输送过程中的散料粉尘、水汽进入配合间隙，导致调节螺栓锈蚀、转轴卡滞的问题，延长装置的整体使用寿命，减少日常维护的备件消耗。
