快消品产线90度弹出式分拣输送装置

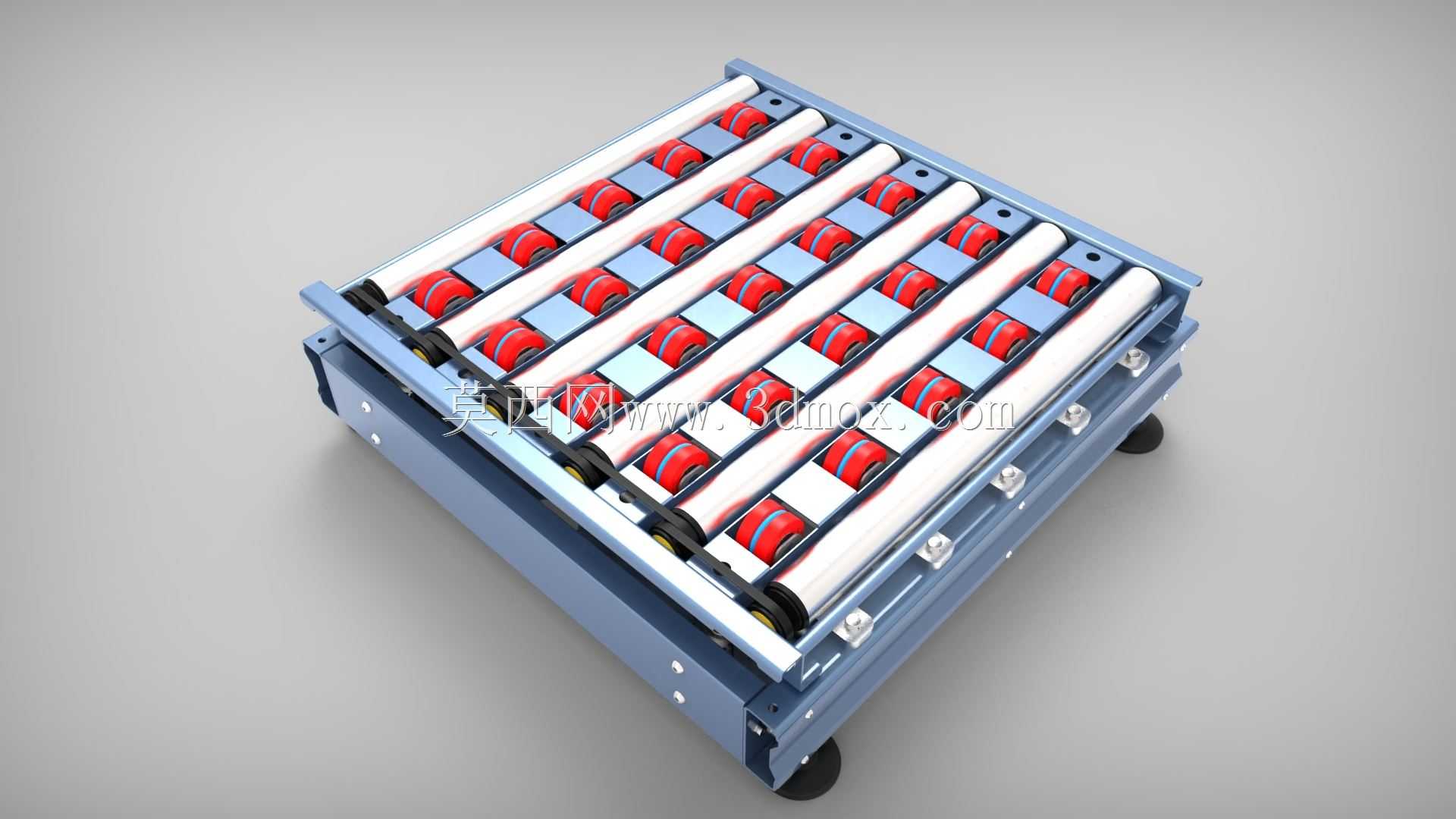

　　在快消品包装生产的后段输送环节，多线汇流、不同SKU箱体分流的需求一直是产线布局的核心痛点，这类弹出式90度分拣装置，就是为了解决主输送线与支线输送线垂直衔接时的箱体转向输送问题，不需要额外布置弯道输送段，就能在直线主线上完成箱体的90度侧向分流，能大幅压缩产线的占地空间，尤其适合车间面积紧张、布局紧凑的日化、食品类快消品生产车间。从实际运行逻辑来看，这套装置的核心是内置的顶升摆轮模组，平时摆轮顶面低于主线滚筒的输送面，箱体沿主线滚筒方向正常通行，当需要分拣的箱体到达指定工位时，底部的凸轮顶升机构动作，将整组摆轮模组抬升，摆轮顶面高出主线滚筒面，将箱体托离主线滚筒，同时摆轮按照预设的90度方向转动，带动箱体向侧边支线输送，

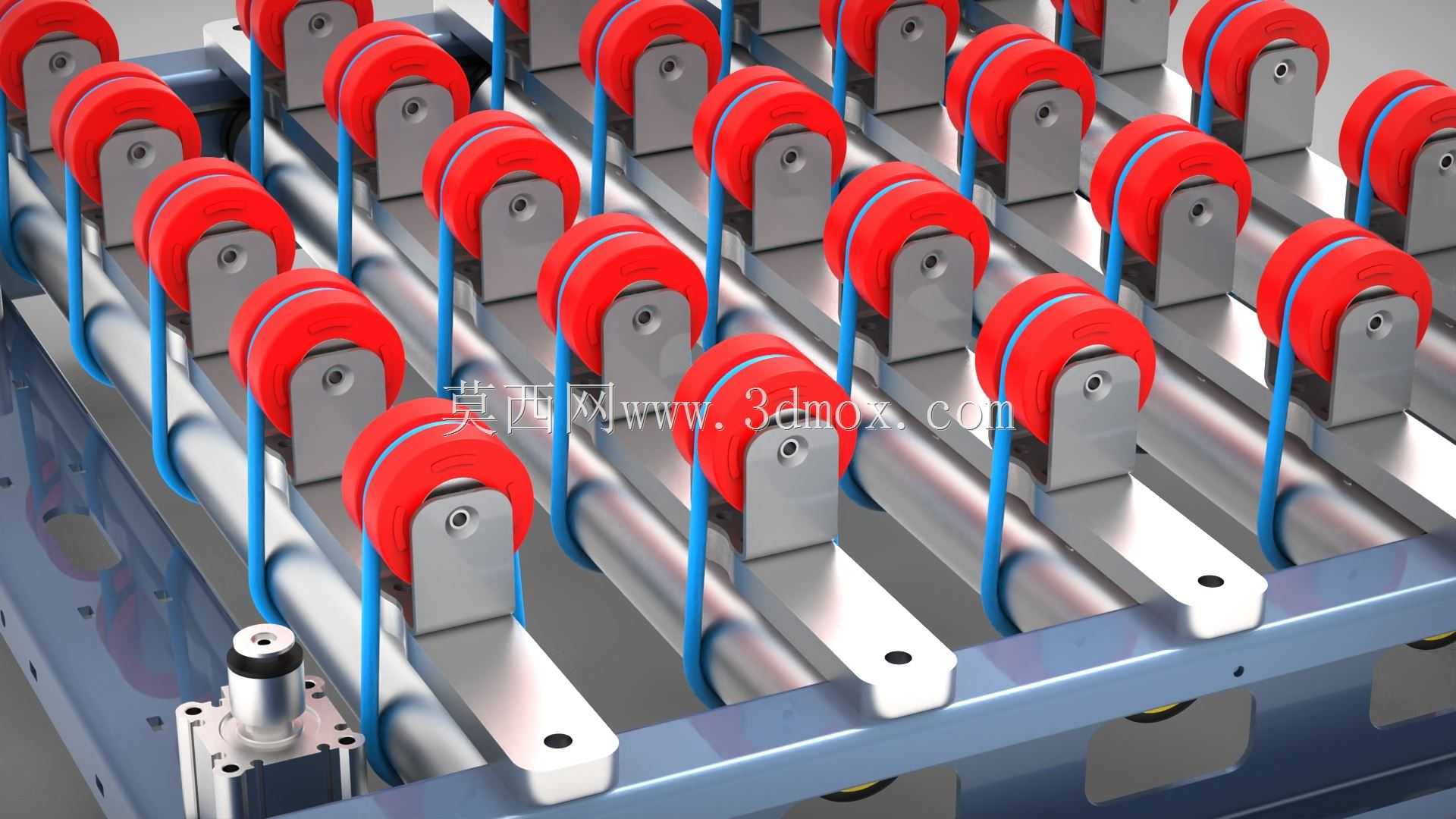

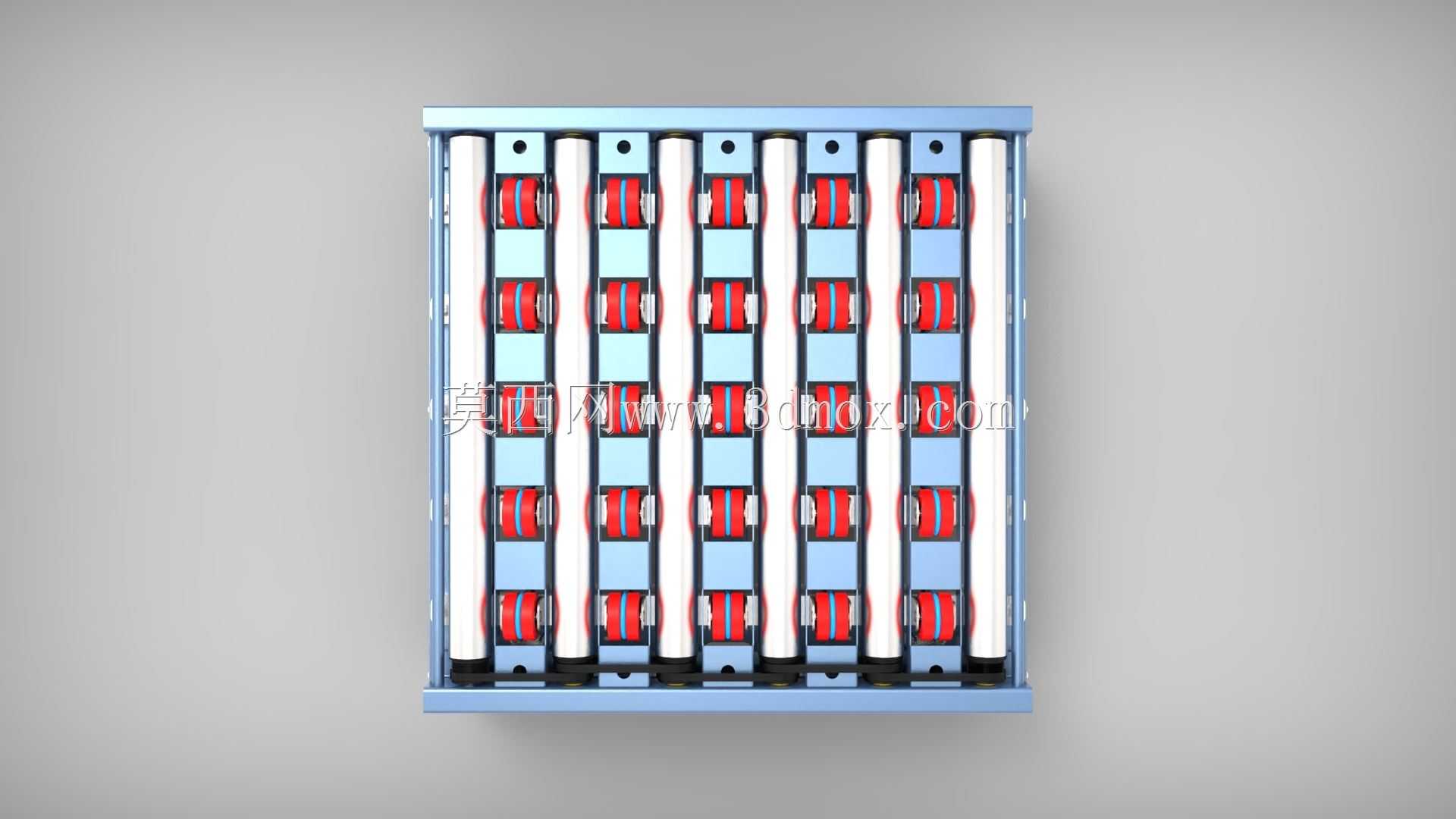

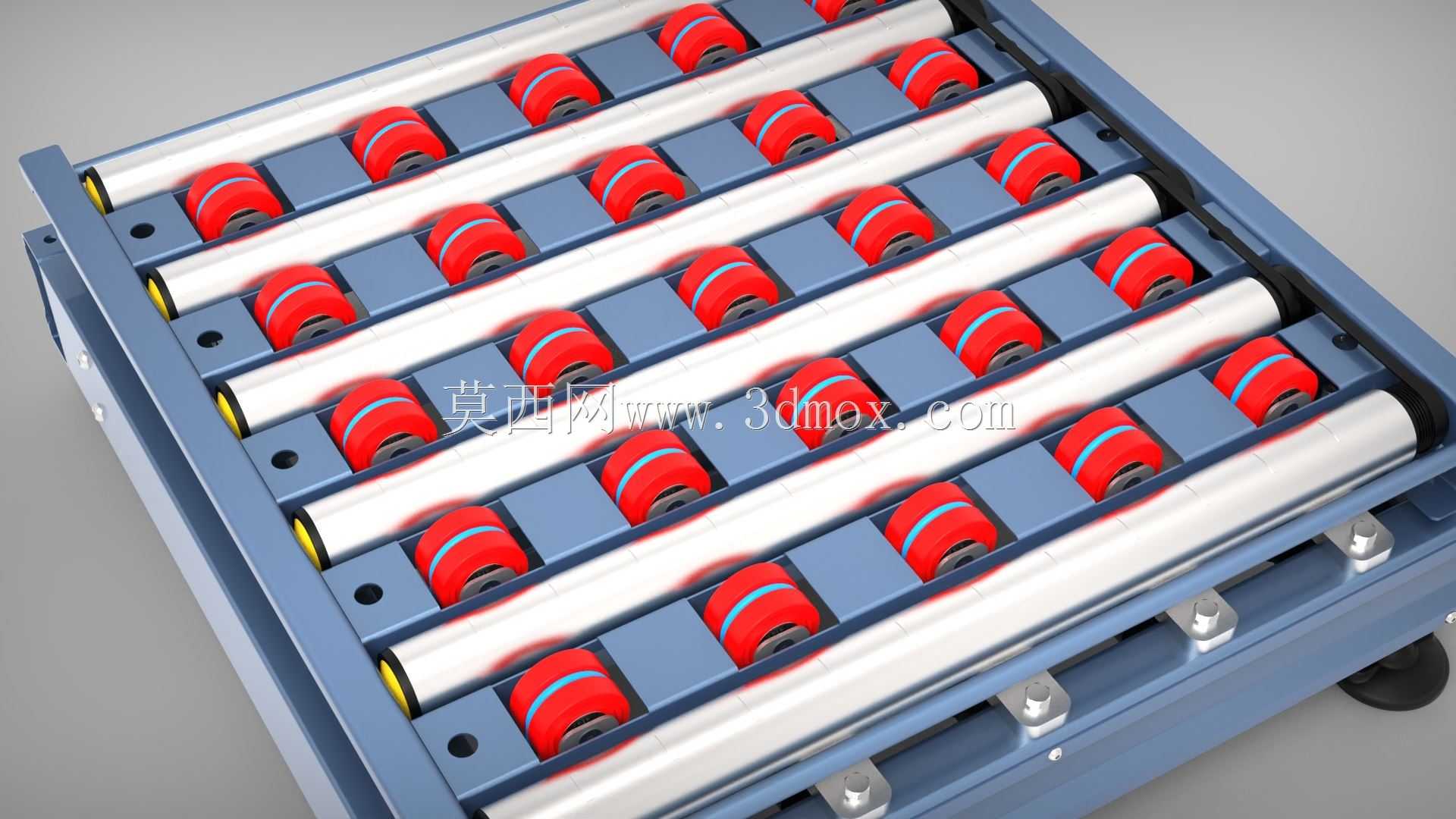

　　完成分拣动作后摆轮模组回落，主线恢复正常输送状态，整套动作的节拍可以匹配主线每分钟40件的输送效率，不会出现卡箱、堵料的问题。设计这套装置的时候，首先要考虑的是和现有主线滚筒输送机的安装兼容性，框架采用标准铝型材拼接结构，整体宽度和常规的500mm、600mm幅宽滚筒线完全匹配，安装时不需要对原有主线做大规模改造，只需要在主线预留的工位段替换对应长度的滚筒段，将装置的支脚调平后固定在地面，对接好主线的输送信号就能投入使用，支脚带有可调脚杯，可以适应车间地面±15mm的高度差，保证装置顶面和主线滚筒面的水平度误差控制在1mm以内，避免箱体经过时出现颠簸、卡滞。摆轮的排布采用交错阵列布局，每个摆轮都采用包胶结构，

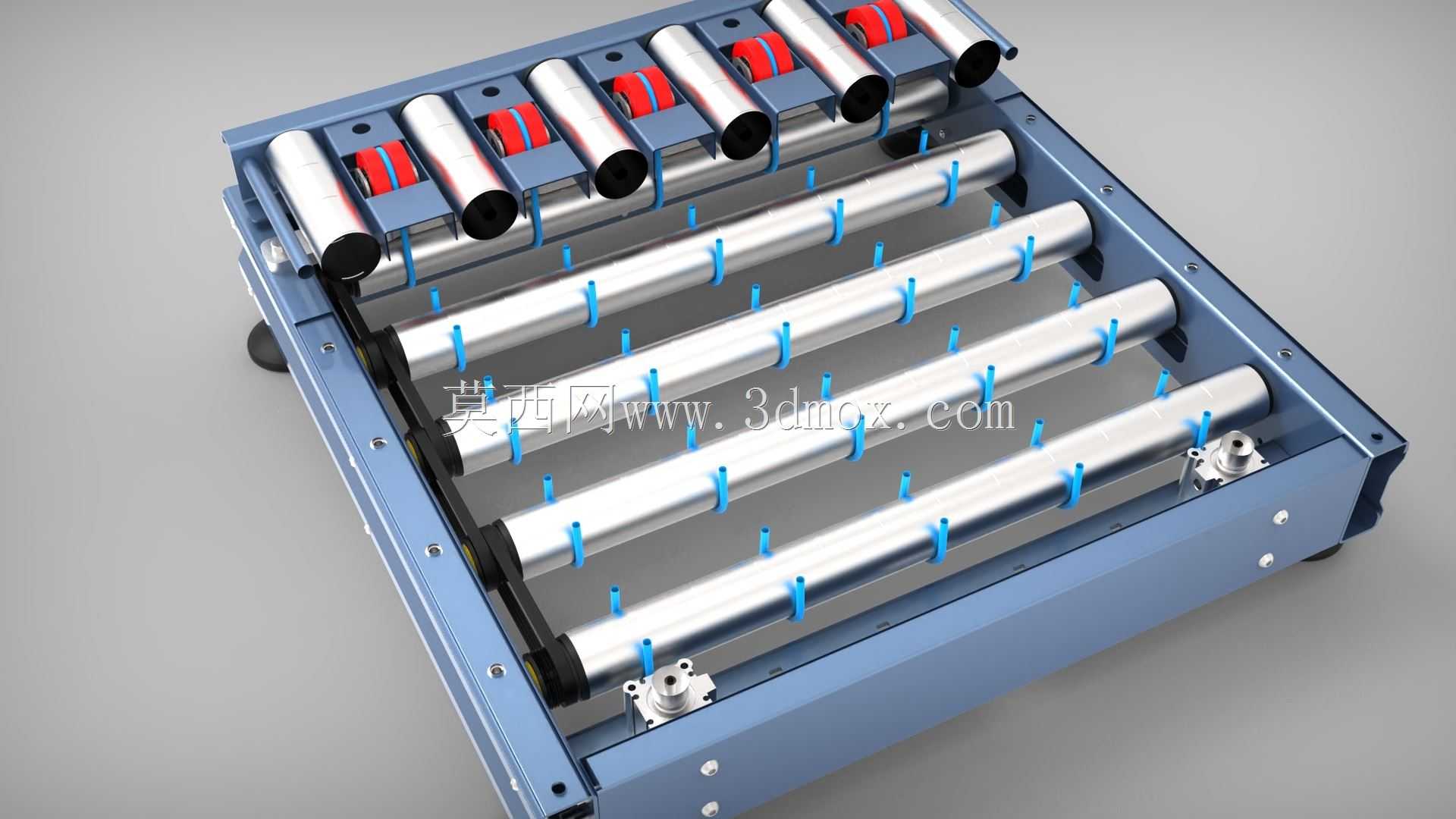

　　和纸箱接触面的摩擦系数经过测算，既能保证足够的摩擦力带动箱体转向，又不会因为摩擦力过大刮花纸箱表面的印刷层，摆轮的转动动力采用集中传动结构，不需要每个摆轮单独配置驱动电机，通过底部的同步带联动所有摆轮，既降低了设备的制造成本，也减少了后期的维护点，只需要定期检查同步带的张紧度就能保证运行稳定。顶升机构采用共轭凸轮结构，相比气缸顶升的方案，凸轮顶升的动作行程更精准，升降过程的速度曲线平滑，不会出现气缸顶升的冲击问题，避免箱体因为顶升冲击出现移位、倾倒，尤其是对于装载瓶装奶油、瓶装日化用品的纸箱，平稳的顶升动作能避免箱内产品因为冲击出现破损、漏液。装置的侧边预留了和支线滚筒线或者皮带线的对接接口，

　　安装时只需要将支线的输送面和摆轮顶升后的顶面调整到同一高度，就能保证箱体从主线平稳转移到支线，不需要额外的过渡板。在电气控制的适配性上，这套装置的信号接口和常规的产线PLC系统完全兼容，可以直接接入产线的扫码分拣系统，当扫码器识别到对应SKU的箱体到达分拣工位时，直接触发装置的顶升分拣动作，不需要额外配置独立的控制系统，降低了整线的电控改造成本。从日常维护的角度来看，装置的所有易损件都采用快拆结构，摆轮的包胶层如果出现磨损，不需要拆解整个模组，只需要单独更换对应的摆轮就能完成维护，凸轮顶升部位的润滑点都预留了外置注油嘴，日常保养时不需要拆开设备护板，直接在外部就能完成注油润滑，大幅减少了设备停机维护的时间。考虑到快消品车间可能存在的潮湿、清洁需求，装置的框架表面都做了阳极氧化处理，紧固件全部采用不锈钢材质，日常生产中可以直接用低压水枪冲洗设备表面，不会出现锈蚀问题，完全符合食品、日化类生产车间的卫生要求。在实际选型适配的时候，需要根据主线的输送速度、箱体的单重来调整凸轮的驱动电机转速，保证顶升动作的节拍和主线速度匹配，对于单重超过20kg的重箱，可以适当增加摆轮的排布密度，提升摆轮和箱体的接触面积，保证转向输送的稳定性，避免出现打滑、转向不到位的问题。
