320规格托盘输送横向移载装置

　　在自动化生产线的物料流转环节，托盘作为工件承载的通用载体，其输送路径往往需要在多段平行输送线之间完成横向切换，这类横向移载装置正是为解决直角路径转运需求设计的核心执行单元，适配320mm×320mm规格的标准工业托盘，广泛应用于机床上下料工位、精密装配线、电子元件制程输送、小型零部件缓存分拣等场景，能够在不打断主线输送节奏的前提下，完成单托盘的横向分流、合流、工位切换动作，避免传统顶升移栽带来的主线停顿问题，提升整线输送效率。

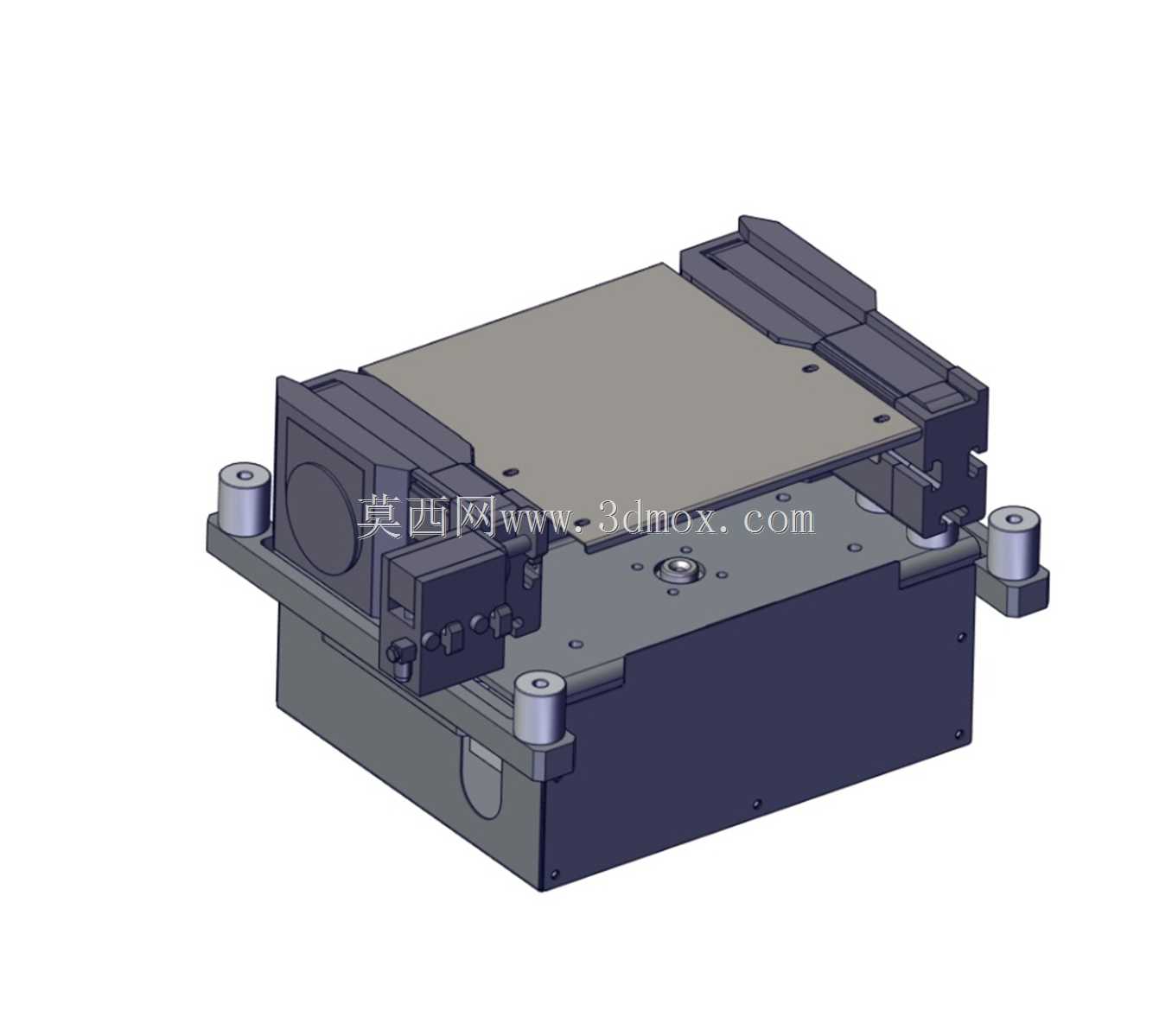

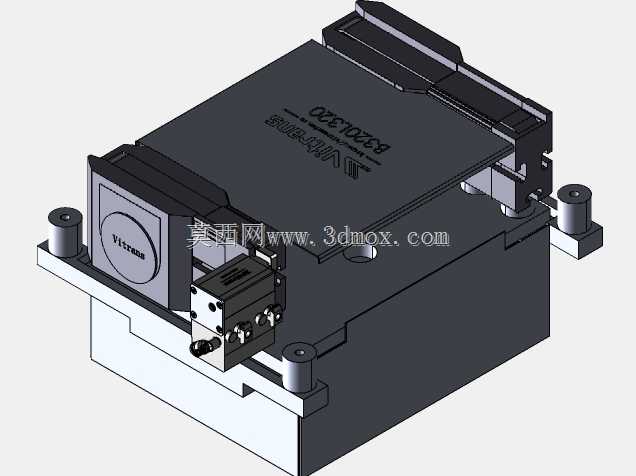

　　从实际功能逻辑来看，该装置集成了托盘定位、横向驱动、承载支撑三大核心模块，装置底部为一体式安装基座，基座四角设置有带定位销孔的安装凸台，可直接通过螺栓固定在输送线机架的预留安装位上，安装时需保证基座上平面与两侧主线输送辊道/皮带的承载面高度差控制在±0.2mm范围内，避免托盘移载过程中出现卡滞、颠簸问题。基座上方的承载平台为平整硬质面板，表面做耐磨防锈处理，托盘移载到位后可直接停靠在该平台上，平台周边设置的四个圆柱定位挡块，能够在托盘移载终点完成机械限位，保证托盘停靠位置重复精度控制在±0.1mm以内，满足后续机械手取料、工位加工的定位要求。

　　驱动部分采用侧装式集成驱动结构，将动力组件与传动组件整合在装置两侧的护罩内部，既避免车间粉尘、切削液落入传动部件造成磨损，也能缩减装置整体横向占用空间，适配主线输送线之间间距较小的安装场景。横向移载的传动路径做了低阻尼设计，移载过程运行平稳，不会对托盘上承载的精密工件造成冲击，移载速度可根据整线节拍做适配调整，常规工况下单次移载动作周期可控制在2s以内，匹配多数中高速自动化生产线的节拍要求。

　　设计过程中优先考虑了设备的兼容性与维护便捷性，整体结构采用模块化拆分设计，基座、驱动组件、承载平台、定位挡块均可单独拆卸更换，日常维护时无需拆解整段输送线即可完成易损件更换；装置的进出料端做了导向倒角处理，即使托盘在主线输送过程中存在±1mm以内的位置偏差，也能顺利导入横向移载平台，不会出现撞边卡料问题。针对机床加工场景的特殊使用需求，装置外露部件均做了防切削液、防切屑防护设计，护罩接缝处设置有密封胶条，基座底部预留有排液孔，避免切削液积存在装置内部造成部件锈蚀，可直接适配CA6140等普通机床的自动上下料输送改造场景，也可集成到全新设计的自动化加工单元中作为横向转运单元使用。

　　从安装边界尺寸来看，该装置适配的托盘宽度与长度均为320mm，装置自身的横向安装尺寸、纵向安装尺寸均围绕该托盘规格做紧凑化设计，不会占用过多线体下方的安装空间，可兼容皮带输送线、辊筒输送线、倍速链输送线等多种主流托盘输送线体的安装接口，无需对原有线体做大规模结构改动即可完成加装。装置的承载能力经过结构校核，可满足单托盘加工件总重30kg以内的输送需求，覆盖多数小型机加工零件、电子组件、装配部件的承载要求，定位结构的设计同时兼顾了硬限位的可靠性与接触缓冲，避免长期撞击造成挡块变形、定位精度下降的问题。
