流线型概念乘用车外观结构三维数模

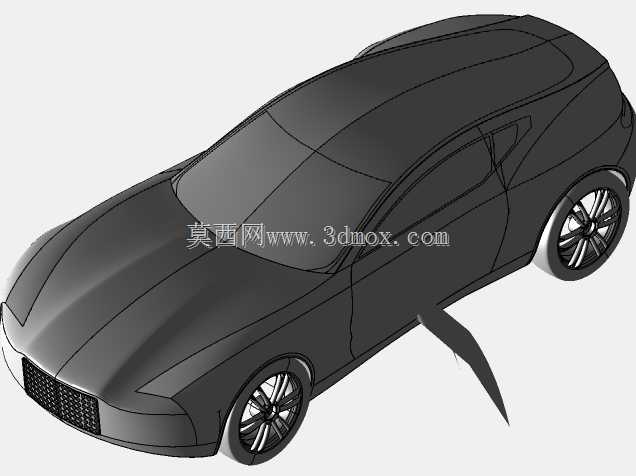

　　该模型还原的是一款偏向未来感的民用乘用车外观方案，整体采用低风阻溜背式造型设计，核心应用场景面向城市通勤、城际短途出行的民用代步领域，可作为乘用车造型迭代阶段的外观验证载体，也能为高校交通工具设计课程提供造型参考样件，还可用于车展概念展示阶段的等比例模型制作母模。从实际用途来看，该数模完整还原了车身外覆盖件的曲面连续性，覆盖了前保险杠、引擎舱盖、前挡风玻璃、车顶溜背曲面、侧围外板、后尾箱盖、后保险杠、轮拱包覆件等所有外饰可见结构，没有做内饰与底盘动力部分的细化，适合外饰设计团队做A面曲率校核、风阻仿真前期的几何导入参考，也能为改装爱好者提供外观改装的基础曲面参照。设计思路上，整体遵循空气动力学减阻逻辑，车头部分采用大倾角下压式曲面，

　　取消了传统燃油车的大面积进气格栅结构，前唇位置做了内收的导流斜面，能够引导车头气流快速向车侧与车底分流，减少车头正压区的紊流产生；侧围部分采用隐藏式门把手的曲面融合设计，侧窗边框与侧围曲面做了齐平处理，轮拱边缘做了小幅外凸的导流唇边，能够梳理轮边乱流，降低高速行驶时的胎噪与风阻系数；车顶线条从A柱顶端开始以连续曲率向车尾下滑，在车尾末端形成小幅上翘的鸭尾结构，能够在不增加额外尾翼的前提下提供适度的下压力，平衡高速行驶时的车尾升力。从外形尺寸与安装边界来看，该模型按照常规B级乘用车的比例搭建，整车长度控制在4.8米级，宽度在1.9米左右，高度控制在1.35米上下，轴距设定为2.9米，轮距前后均保持在1.65米左右，

　　轮拱内部预留了20寸轮毂的安装空间，轮胎与轮拱之间的间隙控制在3指左右，符合常规乘用车的轮边跳动边界要求；车底部分做了整体平整化的曲面处理，没有预留传统燃油车的排气、传动轴凸起结构，适配纯电车型的平板电池包布置方案，电池包安装区域的Z向高度预留了120mm的空间，能够容纳主流的磷酸铁锂或者三元锂电池包结构，前后悬长度分别控制在900mm与1000mm，预留了前后防撞梁、悬架塔顶、转向机构的安装空间，不会出现外曲面与内部硬点干涉的问题。细节结构上，前大灯采用狭长的贯穿式设计槽位，能够适配LED矩阵式大灯的安装，尾灯同样采用贯穿式布局，与车尾鸭尾结构融合为一体，车门采用无框式车窗的结构设计，侧后视镜位置预留了摄像头安装基座，

　　适配电子外后视镜的配置方案，前后风挡的倾斜角度分别控制在25度与15度，兼顾风阻表现与车内头部空间。建模过程中所有外曲面均达到G2连续标准，曲面之间的曲率过渡均匀，没有出现突兀的折角或者曲率突变，能够直接导入CAE软件做外流场仿真分析，也可以直接用于3D打印制作1:10或者1:5的缩比模型，用于风洞试验的前期验证。需要注意的是，该数模未包含车门铰链、玻璃升降器、密封胶条等细部结构，也没有搭建底盘悬架、动力系统、内饰件的相关结构，使用时需要根据实际的硬点参数补充对应的内部结构，外曲面的厚度预留了0.8mm的钣金件厚度偏移空间，能够直接用于外覆盖件的冲压工艺拆解参考，轮拱位置的曲面预留了轮眉装饰件的安装台阶，可根据配置需求加装塑料或者碳纤维材质的轮眉包覆件。
