国际象棋车棋子回转体结构建模练习

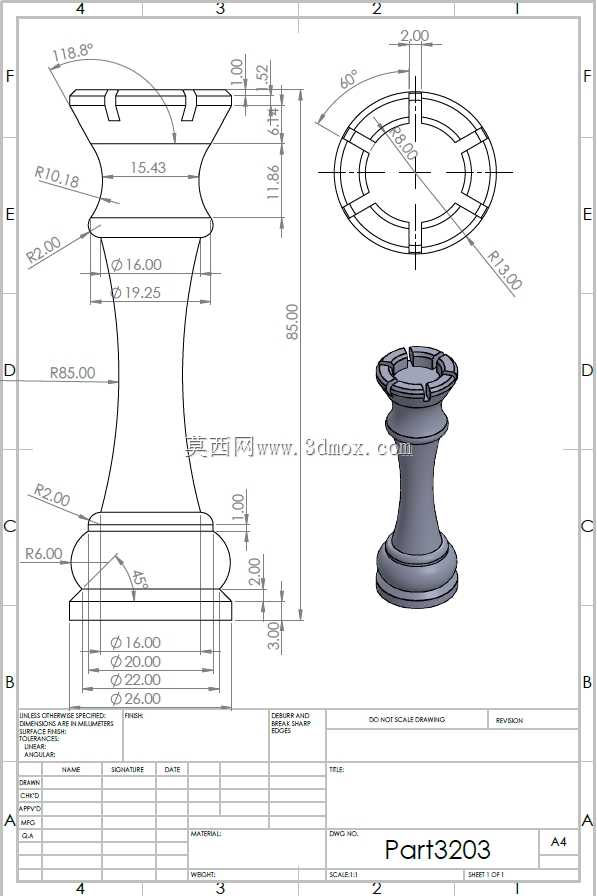

　　这套国际象棋车棋子的建模练习，核心是帮助初学者掌握回转类零件的建模逻辑，这类建模思路在实际生产中覆盖了大量轴类、套类、盘类零件的设计场景，小到五金连接件的柱体结构，大到机床主轴、液压油缸的外轮廓设计，底层的草图绘制、回转特征生成逻辑完全相通。从结构设计来看，棋子整体采用全回转对称构型，没有非对称的凸台或侧孔结构，所有轮廓都可以通过单一轴向截面草图绕中心轴回转生成，这种设计一方面符合国际象棋车棋子的传统造型认知，另一方面也能让初学者快速掌握回转特征的操作要点，理解草图封闭轮廓、回转轴线选择对最终实体生成的影响。从尺寸标注的工程逻辑来看，整个棋子的轴向总高控制在65mm，底座部分最大直径26mm，这个尺寸边界既保证了棋子放置时的稳定性，

　　底座直径与总高的比例约为1:2.5，放置在棋盘格上不会因为重心过高出现倾倒，同时也适配标准国际象棋棋盘的格子尺寸，常规棋盘单格边长在50-55mm区间，26mm的底座直径不会超出格子边界，也不会因为尺寸过小导致拿取不便。底座部分做了三层阶梯过渡，最底部3mm高度的直段直径26mm，向上过渡到直径22mm的圆弧收腰段，再通过R6的圆弧过渡到直径16mm的柱身段，每一段的尺寸标注都明确了直径与轴向位置，避免建模时出现轮廓错位。柱身部分采用双圆弧收腰设计，上下两段R85的大圆弧形成流畅的内凹曲线，既还原了传统棋子的优雅造型，也能让初学者练习草图中圆弧约束、相切关系的添加方法，很多初学者在绘制这类曲线轮廓时，容易出现圆弧与相邻线段不相切、

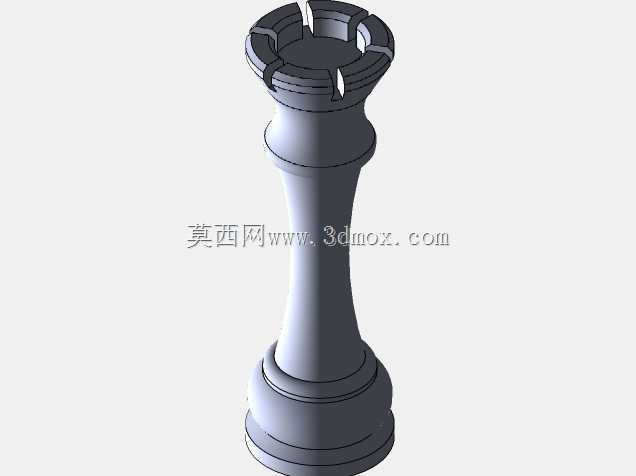

　　尺寸过定义的问题，这个练习刚好可以针对性强化草图约束的逻辑。顶部的冠部结构是整个建模的难点部分，冠部总高11.86mm，最顶端直径15.43mm，顶部边缘做了R10.18的圆弧倒角，同时在冠部圆周均匀分布四个缺口，这部分需要在回转生成主体之后，通过拉伸切除或者圆周阵列的方式完成，能让初学者掌握回转特征与附加特征的组合使用方法，理解圆周阵列的参数设置逻辑，包括阵列数量、阵列轴线、阵列角度范围的选择，这类阵列操作在实际的法兰盘、端盖、轮毂类零件设计中使用频率极高。从实际应用场景来看，这类棋子模型除了作为建模练习素材，也可以直接用于3D打印制作实体棋子，或者作为数控车削加工的编程练习素材，因为整体以回转结构为主，

　　非常适合数控车床的加工训练，顶部的缺口结构可以通过四轴加工中心或者分度头加持的铣床完成，刚好覆盖了回转类零件加工的典型工序。建模过程中需要注意几个工程细节：一是草图绘制时所有轮廓必须封闭，不能出现开口或者重叠线段，否则回转特征会生成失败；二是回转轴线必须与零件中心重合，否则会出现偏心问题，导致后续的圆周阵列特征无法对称分布；三是冠部的缺口深度控制在2mm，不能过深破坏冠部的整体结构强度，也不能过浅导致造型辨识度不足；四是所有过渡圆弧的相切关系必须完全约束，避免生成实体后出现棱边或者曲面不光顺的问题。很多初学者在做这类练习时，容易忽略尺寸链的合理性，比如底座到柱身的过渡段尺寸如果设置不当，会导致整个棋子的重心上移，放置稳定性下降，这个练习里的尺寸设置刚好把重心控制在总高1/3以下的位置，符合静力学稳定的基本要求，也能让初学者在建模过程中理解尺寸设计不仅要满足造型需求，还要兼顾实际使用的物理特性。另外，顶部的环形凸台宽度2mm，深度1.3mm，这个结构既还原了车棋子顶部的城垛造型特征，也不会因为结构过于细小导致3D打印或者加工时出现断屑、结构断裂的问题，所有的壁厚都控制在2mm以上，满足常规FDM3D打印的最小壁厚要求，也适合用木质、金属材料通过车削加工制作。
