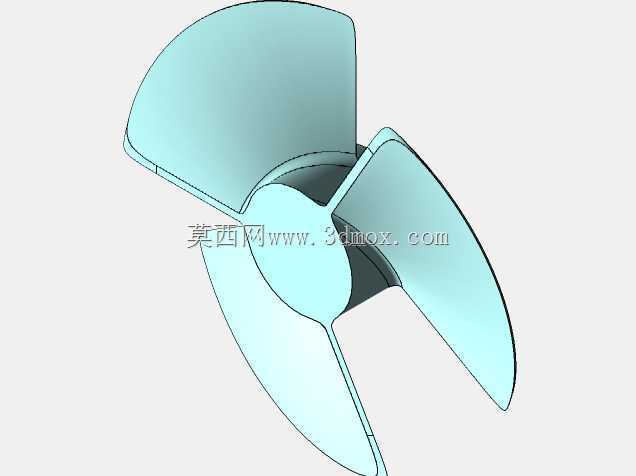

三叶片轴流散热风扇结构设计

　　在中小功率电源变压器的风冷散热场景中，这类三叶片轴流扇叶是直接决定换热效率的核心部件，不同于民用家电的扇叶设计，工业配套的扇叶不需要过度追求低噪表现，反而要在有限的安装空间内，兼顾静压值与风量输出的平衡，匹配变压器持续运行时的温升控制需求。从实际安装边界来看，这类扇叶通常适配直径80-120mm规格的轴流风机安装位，中心轮毂的内孔尺寸匹配常规4mm、5mm的电机输出轴，轮毂与叶片的过渡区域做了加厚处理，避免长期高速旋转时出现应力集中导致的叶片断裂，整体轴向厚度控制在30mm以内，不会额外占用变压器柜体的内部纵深空间，适配紧凑式柜体的安装要求。

　　设计这类扇叶时，首先要明确应用场景的风阻特性，电源变压器的散热鳍片排布密度较高，风路存在一定的沿程阻力，因此叶片的翼型不能采用大弦长的低阻设计，而是要选择中等安装角的翼型，从叶根到叶梢的安装角做连续渐变，叶根区域安装角偏大，保证靠近轮毂位置的气流不会出现紊流反流，叶梢区域安装角适当收小，降低叶尖涡流带来的能量损耗，三个叶片沿周向120度均匀分布，相比多叶片设计，三叶片的动平衡调校难度更低，单叶片的结构强度更容易做足，在2500-3000rpm的常规转速下，不会出现叶片共振的问题。

　　叶片的曲面造型全程遵循等环量设计原则，保证不同半径位置的气流出口速度均匀，不会出现局部风速过高或者过低的区域，让气流能够均匀吹过变压器的整个散热鳍片表面，避免出现局部热点导致绝缘层加速老化。叶片的前缘做了小圆角过渡，后缘做了减薄处理，减少气流在叶片表面的分离现象，提升气动效率。从实际使用的角度出发，这类扇叶的材质通常选用ABS或者PP注塑成型，建模时需要预留0.2-0.3mm的拔模斜度，轮毂位置的轴孔要设计对应的D型切面或者顶丝孔位，保证和电机轴的连接不会出现打滑空转的情况，叶片和轮毂的连接位置做R3-R5的圆角过渡，避免注塑时出现缩痕，同时提升结构的抗疲劳强度。

　　在实际选型匹配时，需要结合变压器的损耗功率计算所需的风量，再根据风阻曲线选择对应转速的电机搭配这类扇叶，建模过程中需要反复调整叶片的扭转角和弦长参数，通过曲面曲率检查保证叶片表面光滑无突变，避免后续开模时出现曲面加工困难的问题，同时要做动平衡仿真校验，保证三个叶片的质心偏差控制在0.1g以内，减少高速旋转时的振动和噪音，延长配套电机的轴承使用寿命。这类扇叶除了用在电源变压器的散热场景，也可以适配小型工控机柜、电子设备机箱的风冷散热，只要安装尺寸匹配，就可以直接替换同规格的现有扇叶，建模时的参数化设计逻辑也方便后续根据不同的风量需求，快速调整叶片直径、安装角等参数，衍生出不同规格的系列化产品。
