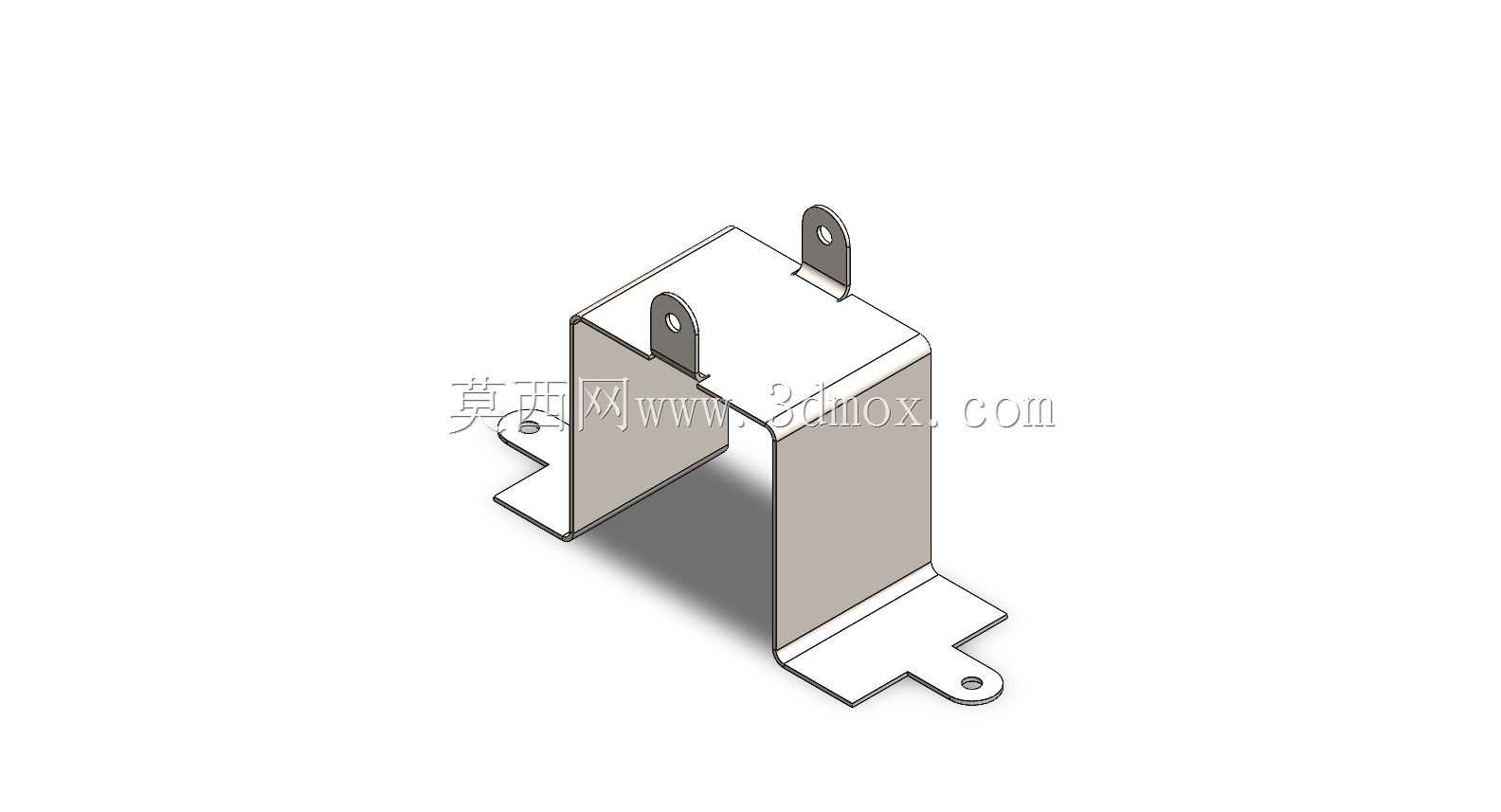

电源变压器用双侧折边钣金法兰安装件

在中小功率电源变压器的整机装配环节，这类双侧带立边的钣金法兰件是核心安装承载构件，直接决定变压器本体与设备壳体的连接可靠性，同时兼顾内部走线的防护与限位作用。日常接触的工业控制电源、通讯基站供电模块、中小型工控设备内置变压器，大多采用这类结构的安装法兰完成固定，相比传统的平板安装片，双侧折边的结构能在不增加板材厚度的前提下，大幅提升构件的抗扭、抗弯折性能，避免设备运输、运行过程中受振动影响出现连接松动、构件变形的问题。

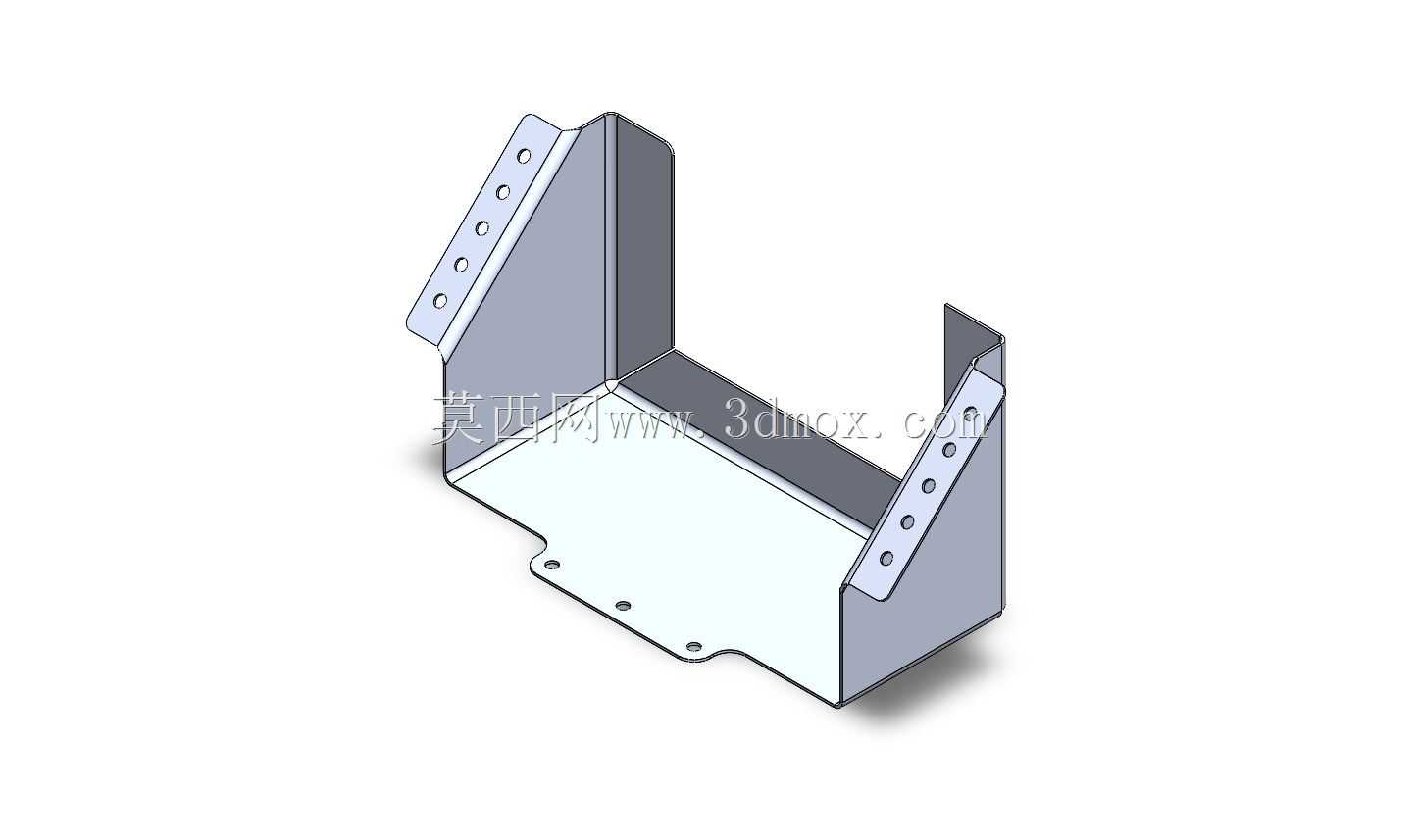

从实际使用场景来看，这类法兰件的底板直接贴合变压器的底部安装面，通过底板上预留的三个沉头安装孔完成与变压器本体的锁附，沉孔设计可以让螺丝头部完全埋入板材表面，不会出现凸起干涉变压器与设备壳体的装配间隙，避免装配后出现局部应力集中。两侧向上弯折的立边并非垂直于底板的简单折边，而是带有一定的向外倾斜角度，立边上均匀排布的五个通孔，一方面可以用于变压器侧边的辅助固定，适配不同宽度规格的变压器本体安装位，另一方面可以作为内部线束的固定点位，通过扎带穿过孔位将变压器的输入输出线束规整固定，避免线束靠近变压器发热部位出现绝缘层老化，也能防止设备晃动时线束拉扯接线端子造成接触不良。

设计这类构件时，首先要明确安装边界：底板的轮廓尺寸需要完全覆盖变压器底部的安装基准面，边缘做的圆弧过渡处理，是为了避免钣金锐边在装配时划伤操作人员、划破线束绝缘层，同时减少应力集中点，提升板材的抗疲劳性能。折边的高度需要匹配变压器侧边的接线端子高度，既不能过高遮挡接线操作空间，也不能过低失去侧边防护与线束固定的作用，立边的倾斜角度经过反复校核，既能保证折边后整体的结构强度，也能让立边上的安装孔位与变压器侧边的固定点位精准对齐，不会出现装配错位。板材选用常规的冷轧镀锌钢板，表面不需要额外做喷涂处理，镀锌层本身就能满足常规工业环境下的防锈需求，同时导电性能均匀，不会影响变压器的接地连续性。

从安装适配性来看，这类法兰件的整体外形尺寸控制在常规小型电源变压器的安装包容范围内，不需要额外改动设备内部的安装腔体尺寸，就能直接替换原有老旧的平板安装片，升级后的结构抗振动性能可以满足车载设备、工业现场工控设备的使用要求，在持续振动的工况下，法兰件的形变量比平板结构降低60%以上，连接螺丝的松动概率大幅下降。立边上的孔位采用等间距排布，除了固定线束和辅助锁附变压器，还可以根据实际安装需求，加装绝缘挡片，隔离变压器与周边其他电子元器件，满足安规认证中的电气间隙要求。底板上的安装孔位做了小范围的余量设计，可以适配同功率段不同厂家变压器的安装孔距差异，减少结构件的开模种类，降低批量生产的成本。

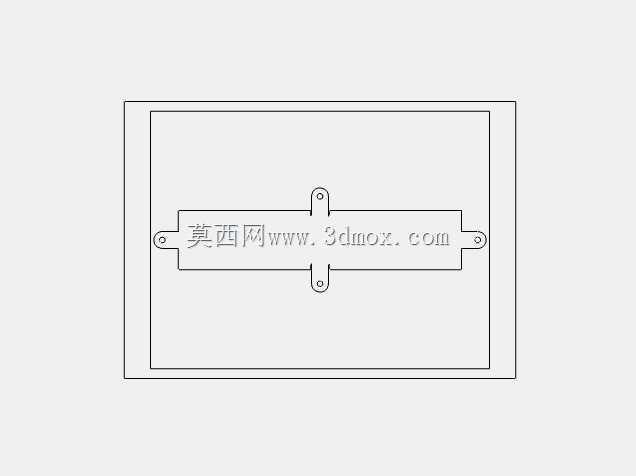

在实际建模过程中，这类钣金件需要重点关注折边的折弯系数设置，不同厚度的冷轧钢板对应的折弯内R、折弯扣除值需要匹配实际加工厂的工艺参数，避免加工后出现孔位偏移、立边角度偏差的问题。所有的孔位都需要做去毛刺处理，尤其是立边上的线束固定孔，孔边缘的毛刺会在长期振动摩擦中割破线束绝缘层，造成短路隐患，因此设计时需要在工艺要求中明确孔位的去毛刺工序。底板边缘的折边过渡处做了缺口处理，避免折弯时出现材料挤压起鼓，保证折边后的平面度，让法兰与变压器安装面、设备壳体面都能完全贴合，不会出现装配间隙导致的固定不稳。
