电源变压器用U型钣金安装固定支架

项目分类:变压器 发布时间:2024-12-23 ID:865928
  • 电源变压器用U型钣金安装固定支架
  • 电源变压器用U型钣金安装固定支架

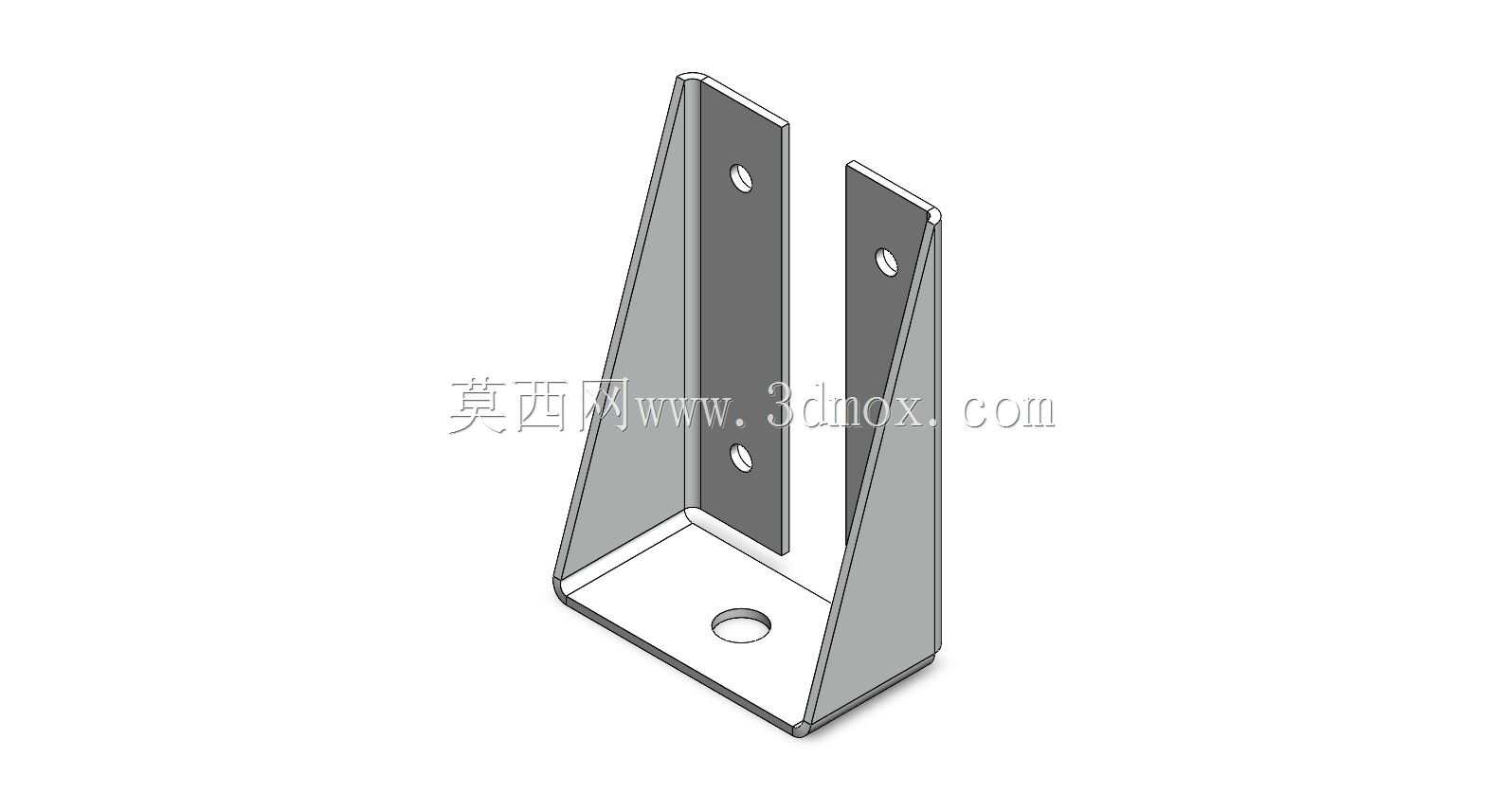

  在中小功率电源变压器的整机装配环节,这类U型钣金支架是承担核心承载与定位功能的结构件,多数应用在工业控制电源、通讯基站供电模块、小型配电单元的内部安装场景中,用来将变压器本体与设备机箱、安装底板做刚性连接,抵消变压器运行时产生的微幅振动,避免绕组引线受拉扯出现松脱,同时也能为变压器与周边元器件留出足够的安全绝缘间隙。从结构形态来看,该支架采用双侧立板加底部承托板的一体化折弯成型结构,两侧立板呈对称分布,每块立板上预留两个圆形安装孔,用来穿设螺丝与变压器本体的侧部安装位锁紧固定,立板与底板之间设置三角形加强筋结构,直接和两侧立板、底部承托板折弯连为一体,不需要额外焊接加强件,既减少了加工工序,也能避免焊接带来的变形问题,大幅提升支架整体的抗扭、抗弯折能力,即使变压器重量达到数公斤,长期承重也不会出现立板外张变形的问题。

  底部承托板中心位置预留一个贯穿的安装孔,用来将整个支架连同固定好的变压器锁紧在设备的安装基准面上,孔位的位置度公差控制在±0.1mm范围内,能保证变压器安装后与周边接线端子、散热风道的位置匹配度,不会出现装配干涉。设计这类支架的时候,首先要匹配对应型号变压器的安装孔距,两侧立板的内间距要比变压器本体的安装侧宽度大0.2-0.3mm,预留出装配公差余量,避免尺寸过紧导致装配时卡滞,也不会因为间隙过大造成变压器固定后出现晃动。立板的高度需要匹配变压器的重心位置,让固定孔的位置处于变压器重心偏上的区域,这样设备在运输或者受外力冲击的时候,变压器不会出现大幅摆动,降低固定螺丝受剪切力断裂的风险。

  加强筋的折弯角度设置为45度,筋板的宽度不超过立板宽度的三分之二,既保证足够的支撑强度,也不会过多占用变压器周边的布线空间,方便工人在装配时操作接线端子。板材选型上一般采用1.5-2mm厚度的冷轧钢板,表面做镀锌或者喷塑处理,兼顾结构强度与防锈能力,折弯的内R角控制在0.5倍板材厚度,避免折弯处出现应力集中导致开裂,所有孔位都采用冲压一次成型,孔边无毛刺,不会在装配时划伤操作人员或者损坏变压器的绝缘外层。从安装边界来看,该支架固定后,两侧立板外侧与周边元器件的最小安全距离需要保持在3mm以上,底部承托板与安装面完全贴合,不需要额外加装调整垫片,底部安装孔的周边预留出直径15mm的操作空间,方便用电动螺丝刀锁紧固定螺丝。

  在实际应用中,这类支架还能适配多种同安装尺寸的小型电气元件,只要安装孔距、承重要求匹配,也可以用来固定小型电抗器、电源滤波模块等器件,结构通用性较强。不同于焊接式的支架,一体化折弯的结构在批量生产时一致性更好,加工效率更高,成本也更低,适合电源类产品的批量装配需求。设计过程中还需要考虑支架的接地连续性,板材表面处理时安装孔位周边不做绝缘涂层,保证固定后支架与设备机箱、变压器外壳之间形成可靠的电气连接,满足电气安全的接地要求。立板上的安装孔采用通孔设计,适配M3或者M4的十字槽螺丝,螺丝锁紧后螺纹露出长度控制在2-3牙,既保证锁紧强度,也不会因为螺纹过长触碰变压器内部绕组造成绝缘损坏。在振动工况较多的应用场景下,还可以在支架与变压器的接触面之间加装橡胶减震垫,进一步抵消振动传递,这时候只需要适当调整固定螺丝的长度即可,不需要改动支架本身的结构,适配性较强。
