卧式工业储液罐体结构设计方案

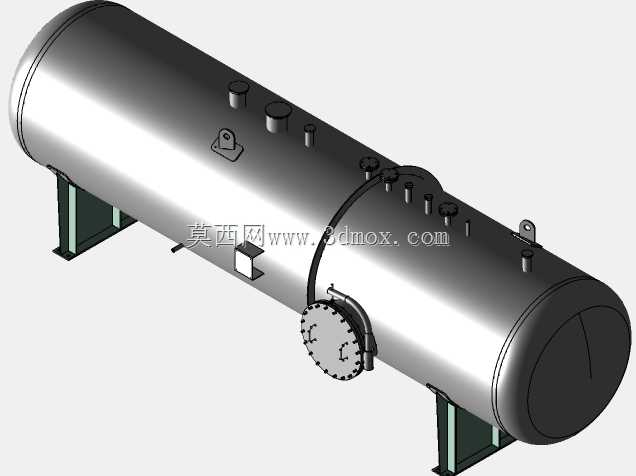

　　在化工、能源、食品加工及水处理等工业场景中，卧式储液容器是承担介质存储、缓冲、工艺暂存功能的核心静设备，其结构合理性直接决定整套工艺系统的运行稳定性与安全冗余。本次呈现的罐体结构，完全围绕工业现场实际安装与运维需求展开设计，整体采用卧式鞍座支撑布局，相较于立式储罐，该结构重心更低，对安装场地的地面承载要求更小，尤其适合大容积、大自重的储液工况，在厂区平面布局中可灵活嵌入管线排布，无需额外搭建高层支撑框架。

　　从功能特性来看，该罐体主体采用等径圆筒加两端标准椭圆形封头的焊接结构，椭圆形封头的曲率设计充分考虑内压作用下的应力分布，可有效降低封头与筒体连接环缝处的边缘应力集中，无需额外增设过多补强结构即可满足常规中低压储液工况的强度要求。筒体侧面沿轴向排布多组不同通径的接管接口，分别对应介质进料、出料、排气、排污、液位检测、温度压力监测等不同工艺需求，所有接管的伸出长度均预留了现场法兰连接、阀门安装及保温层敷设的操作空间，避免后期配管时出现干涉问题。筒体一侧设置了大直径法兰连接人孔，人孔采用带颈对焊法兰结构，配套快开式压紧件，可满足运维人员进入罐体内部检修、清理的通行需求，人孔旁设置的小直径接管可作为内部冲洗、置换介质的接口，适配定期清罐的作业流程。

　　设计过程中，首先根据目标存储介质的密度、设计压力、设计温度计算筒体壁厚，结合焊接工艺要求确定焊缝坡口形式，所有纵缝、环缝的位置均避开了接管开孔区域，减少开孔对焊缝强度的削弱。鞍式支座的位置设置严格按照外压容器与卧式容器的设计规范确定，两个支座分别设置在靠近筒体两端封头切线的位置，其中一个支座设计为固定端，另一个为滑动端，可适配罐体在温度变化时产生的轴向热胀冷缩位移，避免热应力作用下支座或筒体焊缝出现拉裂问题。支座与筒体接触的位置增设了弧形垫板，垫板弧度与筒体外径完全贴合，可将支座的支撑反力均匀分散到筒体壁面，避免局部应力过大导致筒体变形。筒体顶部设置的多组吊耳结构，其焊接位置经过重心核算，可满足罐体整体吊装、转运时的受力平衡，吊耳的孔径与厚度适配常规工业吊装卸扣的规格，无需额外制作吊具即可完成现场吊装作业。

　　从安装边界来看，该罐体的整体轴向长度、筒体直径、支座间距及支座底部安装孔的定位尺寸，均匹配常规工业厂房的设备安装通道与预留基础尺寸，罐体顶部最高接管的高度、侧面最外侧人孔的突出尺寸，均预留了足够的操作与检修空间，安装时只需将滑动支座的地脚螺栓预留足够的轴向窜动间隙，即可完成设备固定。所有外部附件的布局均考虑了日常巡检的操作便利性，液位计接口、压力表接口的设置高度适配操作人员站立观察的视线范围，排污口设置在筒体底部最低位置，可保证停机时罐内介质完全排空，无残液滞留。筒体表面的附件排布经过干涉校验，所有阀门、仪表安装后不会出现操作空间重叠的问题，后期保温施工时可直接沿筒体外壁敷设保温层，无需对附件进行额外拆改。

　　在结构细节处理上，所有接管与筒体的连接位置均采用全焊透结构，开孔处根据开孔直径与筒体壁厚的比值设置了相应的补强圈，补强圈的材质与筒体一致，焊接后预留信号孔可用于检测焊缝的致密性。人孔法兰的密封面采用突面结构，适配常用的非金属垫片密封，可满足多数无强腐蚀介质的密封要求。支座的底板设置了长条形安装孔，可抵消现场基础施工时的尺寸误差，降低安装对位的难度。整体结构没有冗余的设计部件，所有结构件均承担明确的功能作用，在满足强度、刚度与稳定性要求的前提下，尽可能控制整体自重，减少材料成本与安装吊装成本。
