带外螺纹M22x1连接器1型盖第3版结构

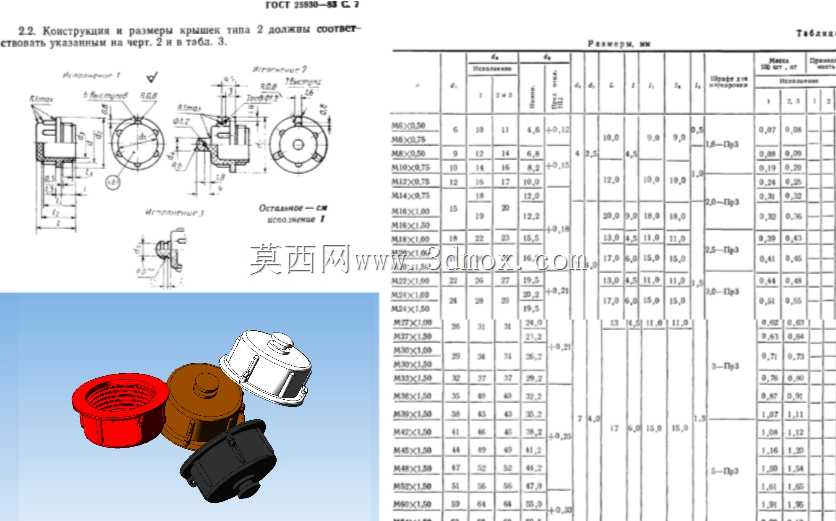

　　在工业流体管路、气动控制回路以及低压电气接线系统的现场布设中，带外螺纹的连接器端盖是极易被忽略但直接影响整套系统运行可靠性的基础零件，本次涉及的M22x1规格1型盖，主要适配对应GOST标准体系下的同规格连接器接口，多用于设备出厂转运、管路分段检修、闲置接口长期封堵的场景，避免外界粉尘、水汽、切削液等杂质进入连接器内部，造成密封面损伤、接触件锈蚀或者介质泄漏的问题。从实际使用场景来看，这类端盖常出现在机床液压站外接油口、车间压缩空气管路预留接口、俄系进口设备的接线端口防护位置，很多现场运维人员在临时拆除外接管路或者线缆接头后，如果没有匹配的端盖封堵，往往会用塑料布缠裹或者普通螺塞替代，要么密封效果差，要么螺塞牙型不匹配造成接口螺纹滑牙，后续重新接装元件时不得不重新攻丝甚至更换整个连接器基座，反而增加了维护成本。

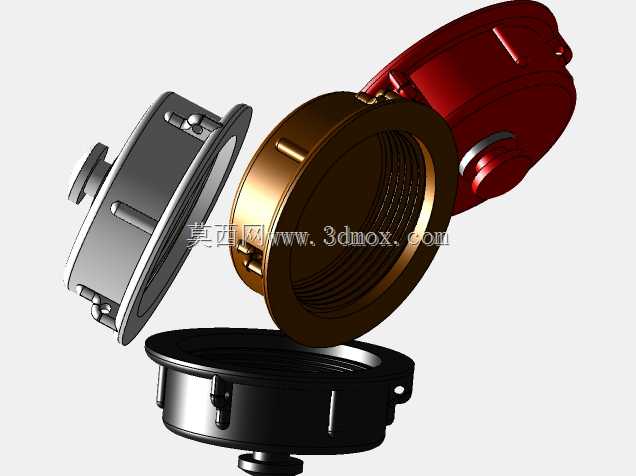

　　从结构设计逻辑来看，这款端盖采用外螺纹旋合的连接方式，M22x1的细牙螺纹本身具备更好的密封性能与同轴度，相比粗牙螺纹，细牙的螺距更小，螺纹旋合后的贴合间隙更小，配合端面的密封结构可以在0.6-1.6MPa的常规管路压力下实现无渗漏封堵。端盖的主体外形采用阶梯式结构，靠近螺纹根部的位置设计有六角拧动面，方便现场用标准开口扳手或者活动扳手施加拧紧力矩，避免纯圆柱外形无法施加可靠力矩导致的旋合不到位问题；外露的盖体部分做了圆弧过渡，没有尖锐的棱角，避免在设备密集布设的车间内剐蹭线缆或者操作人员的工作服。端盖内部设计有与连接器端面匹配的定位止口，旋合到位后止口会完全贴合连接器的基准端面，既可以保证螺纹旋合深度一致，也能为端面密封圈提供均匀的压缩量，避免密封圈偏磨造成的密封失效。

　　从安装边界与尺寸配合来看，这款端盖的螺纹有效旋合长度严格匹配对应标准连接器的内螺纹深度，不会出现旋入过深顶坏连接器内部的密封件或者接触件，也不会因为旋合长度不足导致连接强度不够，在设备转运过程中受振动脱落。端盖的最大外圆尺寸控制在合理范围内，不会超出连接器本体的安装轮廓，在多个连接器密集并排安装的场景下，相邻端盖之间不会出现干涉，不需要额外调整连接器的安装间距就能正常装拆。盖体顶部的平面可以预留标识打印位置，方便现场运维人员标注封堵接口的编号、对应介质类型，避免后期检修时错拆封堵件。针对不同的使用场景，端盖可以选用不同的材质制作，常规工况下采用增强尼龙材质即可满足防尘防溅的需求，成本低且重量轻；如果是用于液压油、切削液长期接触的场景，可以选用碳钢镀锌或者不锈钢材质，配合丁腈橡胶密封圈实现耐油耐腐蚀的防护效果；如果是用于有防爆要求的场景，还可以在盖体表面做防静电处理，避免旋合过程中产生静电火花。

　　在三维建模过程中，这类零件的建模重点在于螺纹牙型的准确还原、止口尺寸的公差配合以及拧动面的位置精度，很多初学者在做这类端盖模型时，往往只做装饰性螺纹而忽略了螺纹收尾的退刀槽结构，实际加工时没有退刀槽的螺纹无法加工到有效深度，装配时就会出现旋合不到位的问题。另外端盖内部的密封槽尺寸需要严格匹配对应线径的密封圈，槽宽过大会导致密封圈在槽内窜动，槽深过大会导致密封圈压缩量不足，都会直接影响最终的密封效果。从实际选型的角度来说，选用这类端盖时首先要确认对接连接器的螺纹标准与牙型，同样是M22规格的螺纹，公制细牙、英制管螺纹的牙型角和螺距都有差异，强行旋合会直接损坏螺纹；其次要确认封堵场景的压力等级与介质类型，选择匹配的材质与密封件，不能用普通塑料端盖封堵高压液压接口，也不能用丁腈橡胶密封的端盖长期接触磷酸酯抗燃油，否则会出现密封圈溶胀失效的问题。在日常设备维护中，这类端盖属于常备损耗件，每次拆除后需要检查螺纹是否有损伤、密封圈是否有老化变形，出现问题及时更换，不要勉强重复使用，避免因为一个小端盖的失效造成整个管路系统的介质泄漏或者设备故障。
