200升钢制工业储运油桶结构设计

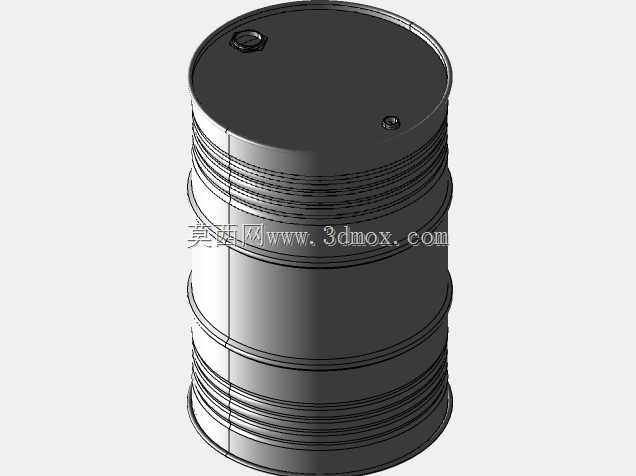

　　在工业流体物料的仓储、转运环节，200升容量的钢制包装桶是应用覆盖范围极广的通用储运载体，从石化行业的润滑油、成品油中转，到化工领域的非强腐蚀性溶剂、助剂存储，再到机械加工车间的切削液、废油回收归集，这类容器的结构合理性直接关系到物料存储安全性、转运作业效率以及堆码存储的空间利用率。本次完成的钢制油桶三维结构，完全围绕工业现场实际使用需求搭建，没有冗余的装饰性结构，所有曲面、凸起、卷边结构都对应实际生产与使用中的功能要求。

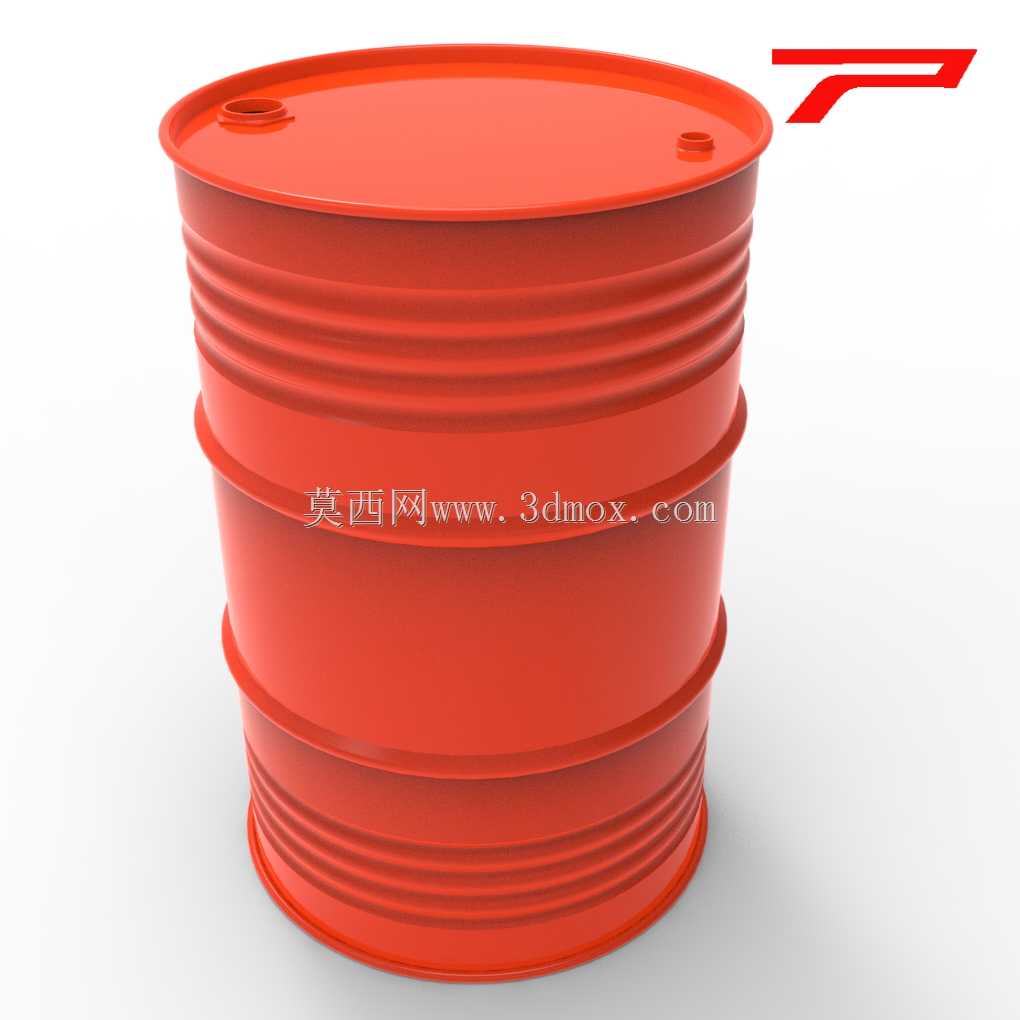

　　从结构设计逻辑来看，桶身采用多段环形滚压加强筋布局，并非随意设置的凹凸纹理：靠近桶顶与桶底的两组密排加强筋，主要作用是提升桶身端部的抗形变能力，在桶盖压装、封口卷边工序中，能避免桶壁受挤压出现失稳褶皱，同时在堆码作业时，上下桶的接触位置刚好落在加强筋区域，可将上部载荷均匀分散到桶壁周向，避免局部应力集中造成桶身凹陷；桶身中部的两道宽幅环形凸筋，一方面作为转运抱夹的定位基准，叉车属具、手动抱桶器夹持时，凸筋可起到轴向限位作用，防止搬运过程中桶身滑脱，另一方面也能提升桶身中段的抗侧压能力，当运输过程中出现侧向挤压、堆码偏移时，凸筋结构可先吸收部分形变能量，降低桶身破裂漏液的风险。

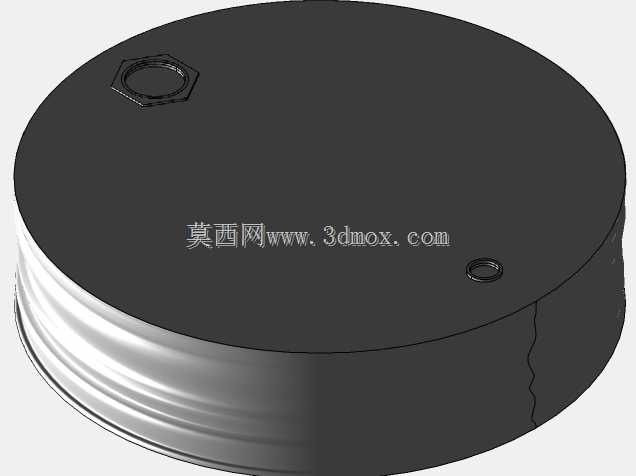

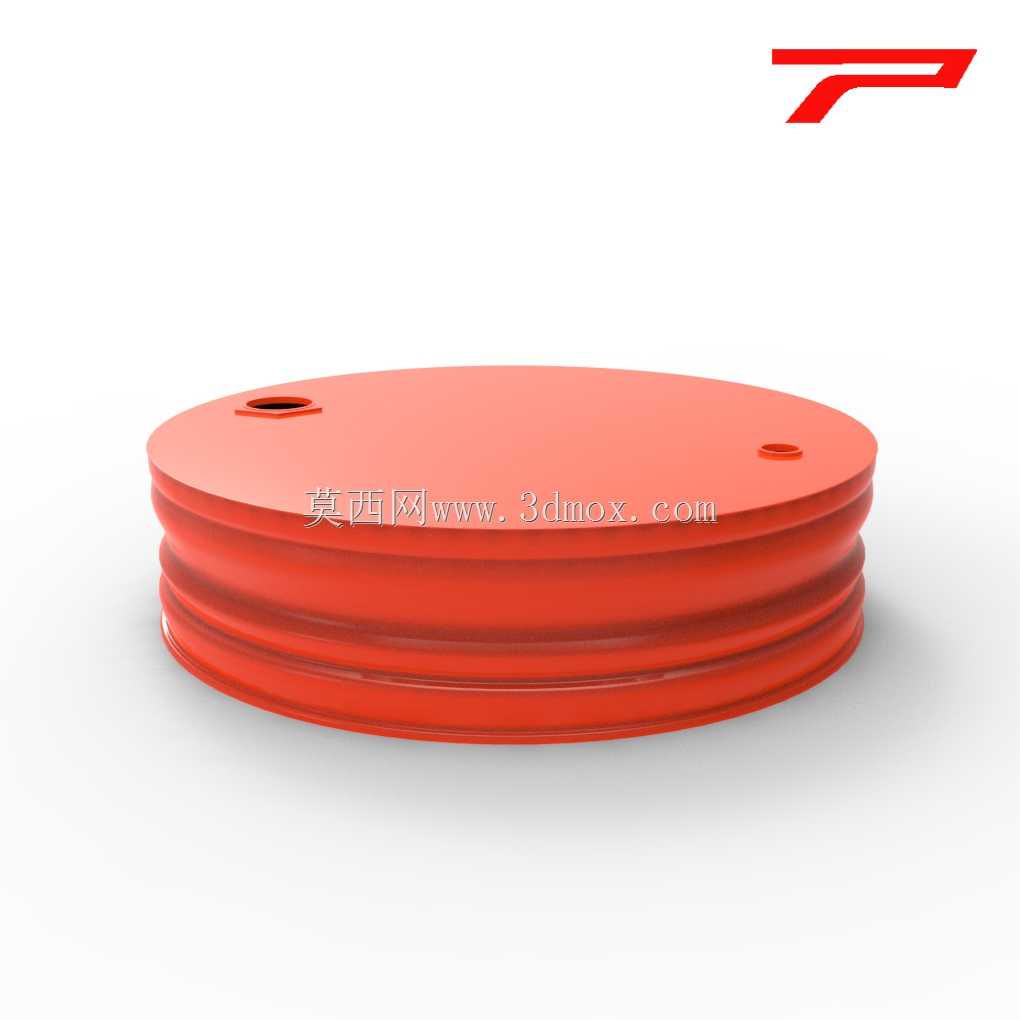

　　桶顶结构的设计充分考虑了实际灌装、取用的操作需求：设置两个不同规格的螺纹口，大口径口用于快速灌装大流量流体，也可适配插入式抽液泵进行整桶物料抽取，小口径口作为排气与小流量取料口，在倾倒物料时打开小口径盖可平衡桶内外气压，避免流体断流喷溅；两个注料口周边做了下沉式凹陷处理，当桶盖拧紧后，盖体顶面不会高出桶顶平面，保证多层堆码时上层桶的底面可完全贴合下层桶顶，不会出现压坏注料口、堆码滑移的问题。桶顶边缘与桶身采用双重卷边封合结构，建模时完整还原了卷边内部的层叠咬合形态，该结构是钢桶密封性能的核心保障，卷边内部填充密封胶后可实现长期无渗漏，同时卷边形成的环形凸缘也是手动油桶钳、吊装吊具的受力位置，结构强度可满足满桶状态下的垂直吊装、横向滚动移位的受力要求。

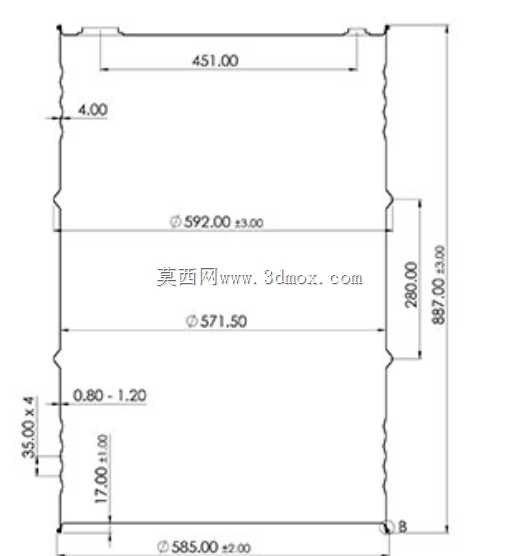

　　外形尺寸方面，严格遵循工业通用200升钢桶的尺寸边界，桶身外径控制在590mm左右，总高度控制在880mm区间，这个尺寸规格可完美适配标准工业托盘的摆放要求，1200*1000mm的标准托盘上可单层整齐摆放4个油桶，无多余空间浪费，也不会出现桶身超出托盘边缘的情况；桶身的滚压筋凸起高度控制在8mm以内，不会因为加强筋凸起过大造成同规格桶之间无法紧密贴合摆放，也不会占用过多的存储与运输空间。桶底结构与桶顶卷边结构对称设置，底部的内凹设计可让桶身放置在地面时，仅靠外圈卷边接触支撑面，避免桶底平面直接接触地面造成磨损，同时在地面存在少量积水、杂物时，桶底主体不会被浸泡，降低桶底锈蚀的概率。

　　建模过程中对各部位的壁厚做了符合实际生产的参数设置，桶身采用薄钢板卷焊成型，桶顶、桶底采用冲压成型后与桶身卷边连接，所有转角位置都做了适配冲压工艺的圆角处理，没有出现直角、锐角等无法通过冲压、滚压工艺实现的结构，焊接位置仅保留桶身纵缝一条焊接路径，尽可能减少焊接变形与渗漏点。针对使用过程中常见的滚动移位需求，桶身的环形加强筋也可作为滚动时的导向结构，在平整地面横向滚动油桶时，加强筋的凸起可减少桶身与地面的接触面积，降低滚动阻力，同时避免桶身主体被地面杂物划伤，破坏表面防护涂层。

　　考虑到不同行业的使用需求，该结构预留了足够的表面处理适配空间，桶身外壁可根据存储物料的特性做喷漆、镀锌、内涂防腐层等处理，结构本身不会因为表面处理工艺的要求出现积液、无法喷涂的死角，所有曲面过渡平缓，喷涂、镀锌过程中多余的涂料、锌液可自然流淌，不会在凹陷位置堆积造成涂层厚度不均。在倾倒物料的场景下，桶顶靠近边缘的弧度设计可让流体顺着桶口边缘流出时形成稳定的液流，不会出现沿桶壁流淌的挂壁现象，减少物料取用过程中的浪费与污染。
