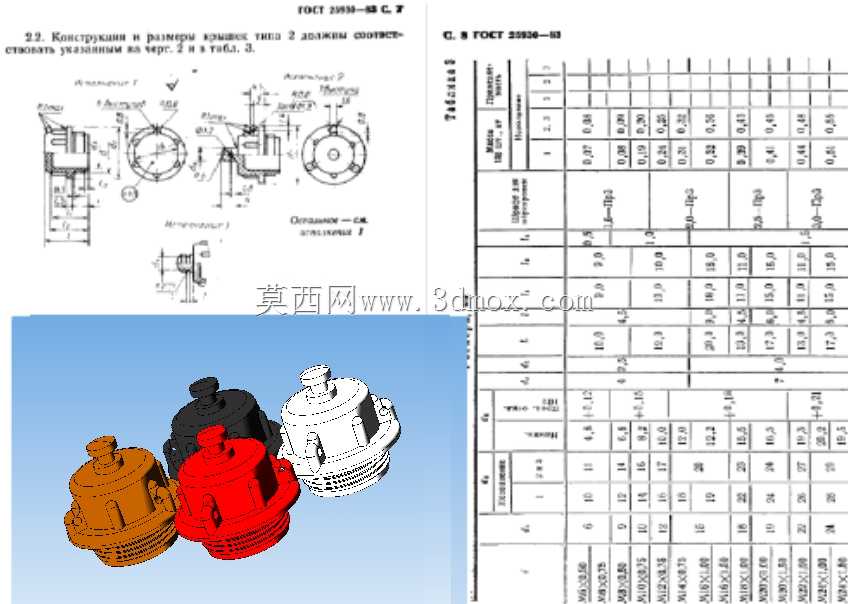

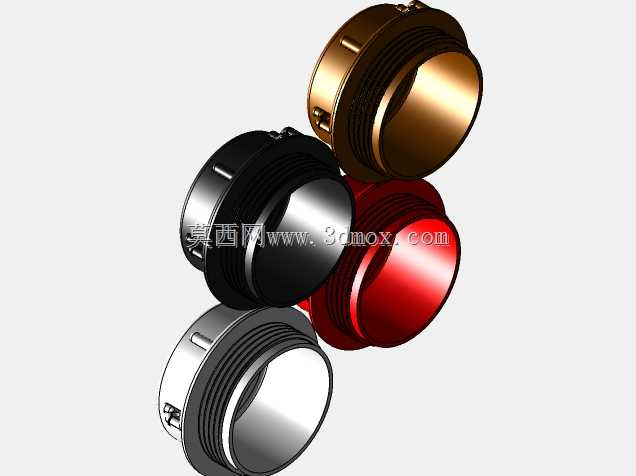

带外螺纹M22x1连接器2型盖第3版结构

　　这款带外螺纹M22x1的连接器端盖，主要适配符合GOST 25930-83标准的2型连接器接口，在工业流体管路、气动控制回路、低压液压传输系统中应用十分广泛，日常工况里多用来封堵闲置的连接器端口，避免管路内部进入粉尘、水汽或者加工碎屑，同时能维持管路系统的内部压力稳定，防止介质泄漏造成的工况异常。从实际使用场景来看，这类端盖常出现在机床润滑管路、车间压缩空气分站接口、小型液压动力单元的预留接头上，部分户外布设的工业气路终端，也会用这类端盖做临时封堵，应对临时改线、设备检修阶段的端口防护需求。

　　设计层面上，这款端盖采用外螺纹旋合的连接方式，M22x1的细牙螺纹本身具备较好的密封性能，细牙螺纹的螺距更小，螺纹配合的导程更短，旋合后接触面的贴合紧密程度优于粗牙螺纹，不需要额外加装过多密封件就能实现基础的静密封效果，针对压力不超过1.6MPa的常规气动、低压润滑工况，配合常规的聚四氟乙烯密封带或者O型密封圈，就能满足无泄漏的使用要求。端盖的主体外形采用阶梯式圆柱结构，靠近螺纹根部的位置设计有六角拧动台，方便现场安装维护时使用普通开口扳手或者活动扳手施加拧紧力矩，不需要定制专用工装，适配车间日常的通用拆装工具，能大幅降低现场维护的操作门槛。端盖的外露端面做了圆弧过渡处理，没有尖锐的棱角，一方面能避免安装使用过程中剐蹭操作人员的防护手套或者皮肤，另一方面也能减少管路布设时和相邻管线、设备外壳的磕碰磨损，延长端盖自身的使用寿命。

　　从安装边界尺寸来看，这款端盖的螺纹规格为标准M22x1，螺纹有效旋合长度设计为8mm，能够完全覆盖对应连接器接口的内螺纹长度，避免螺纹配合不到位造成的密封失效；六角拧动台的对边尺寸为27mm，和常规M22外六角紧固件的扳手尺寸通用，不需要额外准备特殊规格的扳手；端盖整体的轴向总长度为18mm，安装完成后突出连接器安装面的高度仅为10mm，在空间紧凑的阀岛、管路密集的动力柜内部安装时，不会和相邻的管路接头、电气元件产生空间干涉，适合在布局紧凑的工业设备内部使用。端盖的外表面没有设计额外的凸起结构，整体轮廓光滑，在有粉尘、切削液飞溅的加工车间工况下，不容易积存污物，日常清洁维护时只需要简单擦拭就能去除表面附着的切削液、粉尘残留，不会因为污物积存造成螺纹锈蚀、后续拆卸困难的问题。

　　针对不同的使用工况需求，这款端盖可以适配多种加工材质，常规气动回路使用时可以采用增强尼龙材质注塑成型，具备重量轻、成本低、绝缘性能好的优势，不会和金属管路产生电化学腐蚀；在液压润滑管路场景下使用时，可以采用45号钢镀锌处理或者304不锈钢材质加工，能够耐受矿物润滑油、乳化液的腐蚀，具备足够的结构强度，承受管路内的压力冲击不会出现开裂、滑牙的问题。端盖的螺纹加工精度按照6g级公差控制，和标准6H级内螺纹的连接器配合时，旋合过程顺畅无卡滞，不会出现过紧或者过松的情况，拧紧后螺纹配合面的接触应力均匀，长期在振动工况下使用也不容易出现松脱。在实际选型替换时，只需要确认待封堵的连接器接口符合GOST 25930-83标准的2型规格、内螺纹为M22x1，就可以直接选用这款端盖，不需要额外修改接口尺寸，替换维护的适配性很强。
