带外螺纹M22x1连接器配套密封端盖

　　这类带外螺纹的连接器端盖，主要应用在工业电气布线、液压气动管路接驳、户外设备接线端口的防护场景中，日常在机床控制柜的外接线缆端口、野外通讯设备的接线端、车间气动回路的快插接口闲置位都能见到这类零件的身影。它的核心作用是在连接器未插合接驳的时候，封堵住带内螺纹的连接器端口，避免车间内的切削液、金属碎屑、空气中的浮尘进入连接器内部，破坏插针的接触镀层，或是造成管路内部的介质泄漏、污染。

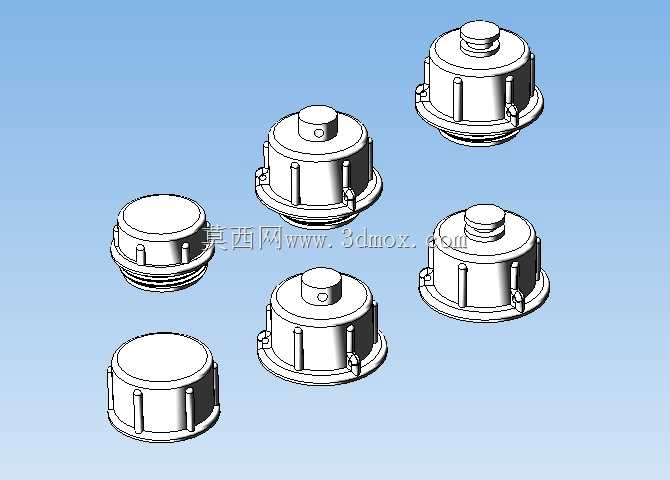

　　从结构设计来看，端盖的螺纹段严格遵循GOST 25930-83标准的M22x1螺纹规格，牙型角60度，螺距1mm，螺纹加工的公差带选6g级，和对应规格的连接器内螺纹旋合时，能保证足够的啮合长度，不会因为设备运行的振动出现松脱。端盖的主体部分做了加厚的侧壁设计，侧壁上均匀分布的竖向加强筋，一方面是增加端盖整体的结构强度，在受到意外磕碰的时候不会出现开裂变形，另一方面也能给操作人员提供足够的握持摩擦力，徒手就能完成旋紧和拆卸，不需要额外借助扳手类工具，日常运维的时候效率更高。不同版本的端盖顶部结构做了差异化设计，有的是平顶光面结构，适合安装在空间局促、周边有其他布线的位置，不会和相邻的线缆、零件产生干涉；有的顶部带凸起的定位柱或者标识凸台，方便运维人员快速区分不同回路的封堵端口，避免检修的时候拆错端盖。

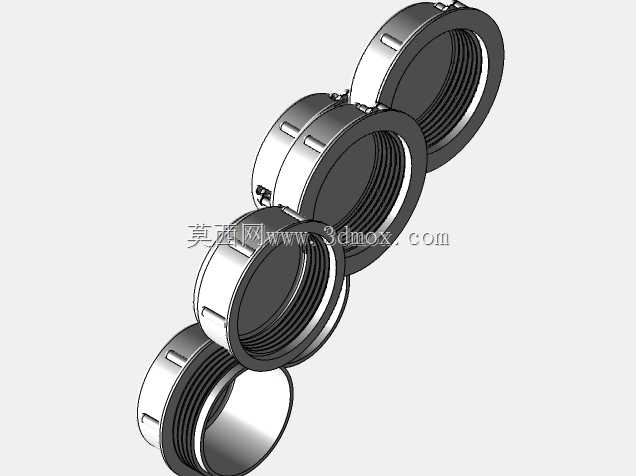

　　设计这类端盖的时候，首先要确认的就是安装边界尺寸，螺纹大径控制在21.962-21.974mm之间，螺纹段的长度要保证旋合后能完全覆盖连接器的密封端面，端盖主体的外径比螺纹大径大4-6mm，给侧壁加强筋留出足够的布置空间，同时不会因为外径过大导致相邻两个连接器端盖出现安装干涉。端盖内部预留了密封垫圈的安装槽，槽的深度和宽度适配标准的丁腈橡胶平垫圈，旋紧后端面的压缩量控制在20%-30%，既能保证IP65级别的防护效果，又不会因为压缩量过大导致垫圈永久变形失效。端盖的边缘都做了R1.5的圆角过渡，没有尖锐的毛刺棱角，安装的时候不会划伤操作人员的手部，也不会刮蹭到周边的线缆绝缘层。

　　在实际选型应用的时候，要根据连接器的使用场景匹配端盖的材质，普通车间室内环境用普通工程聚丙烯材质就能满足使用需求，成本低且有足够的抗冲击性能；如果是户外或者有腐蚀性介质的环境，就要选用加了抗UV剂的ABS或者尼龙材质，耐老化、抗腐蚀的性能更好，长期暴露在户外也不会出现脆化开裂。这类端盖的建模过程中，要重点保证螺纹特征的参数准确性，不能出现螺距错误、牙型偏差的问题，否则生产出来的零件无法和标准连接器正常旋合；加强筋的布置要均匀对称，避免注塑生产的时候出现缩水、翘曲的变形问题，顶部的标识凸台高度控制在1mm以内，既方便识别又不会额外占用安装空间。
