便携自锁式钢卷尺内部结构三维设计

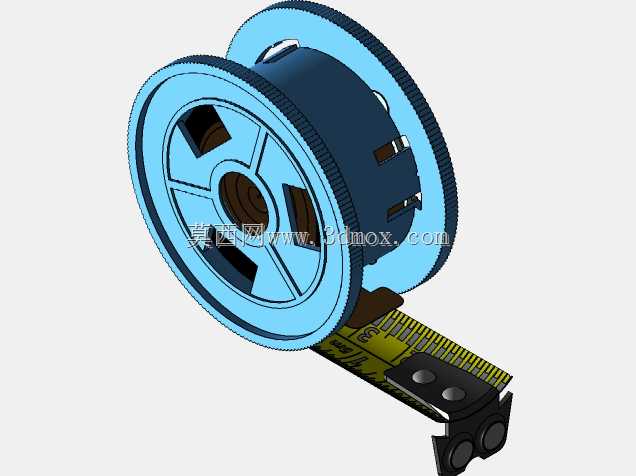

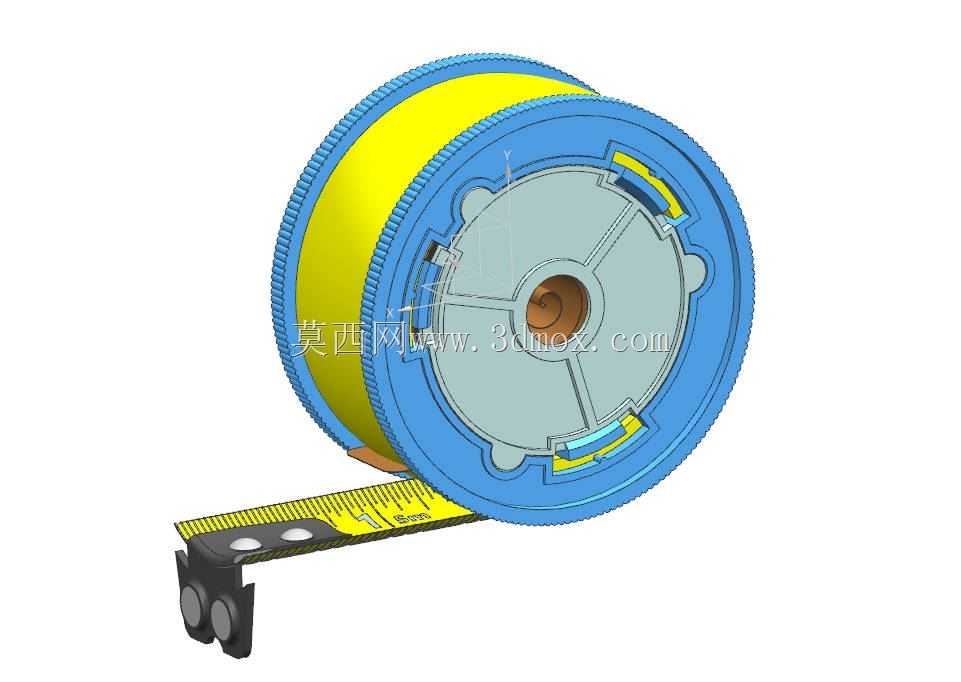

　　日常机械加工、设备安装、家装施工场景中，钢卷尺是一线作业人员随身携带的基础测量工具，这款三维结构完整还原了常规5米款自锁钢卷尺的全部内部组件，可直接用于量具结构教学、五金产品改型设计的参考依据。从实际使用场景出发，钢卷尺需要满足单手操作、尺带收放顺畅、拉出后可自动锁止、收回时尺带不卡滞的核心需求，建模过程中优先对内部卷簧仓的结构做了公差适配，卷簧采用等螺距涡卷弹簧结构，安装位置位于尺轮中心的固定轴上，弹簧外端与尺轮内侧的卡槽过盈配合，内端卡接在中心固定轴的缺口处，当尺带被向外拉出时，尺轮同步旋转带动涡卷弹簧收紧储存弹性势能，松开尺带时弹簧释放势能带动尺轮回转，实现尺带的自动收回。尺带锁止机构设置在壳体靠近尺带出口的位置，

　　采用杠杆式按压锁止结构，常态下锁止块在弹簧推力下抵住尺带表面，依靠摩擦力阻止尺带回缩，按下解锁按键时锁止块抬起，尺带可在卷簧带动下自动收回，建模时特意预留了锁止块与尺带之间0.2mm的活动间隙，避免长期使用后尺带表面涂层磨损导致刻度模糊。壳体采用上下对合的分体式结构，结合面设置有定位止口与卡扣位，无需额外螺丝即可实现壳体的扣合固定，壳体边缘做了R3的圆角过渡，避免手持时硌手，尺带出口位置设置有不锈钢材质的耐磨导向片，导向片与尺带接触面做了抛光处理，减少尺带收放时的摩擦阻力，同时避免尺带边缘割伤操作人员。尺带采用厚度0.12mm的弹簧钢基材，表面做了哑光涂层处理，刻度采用凹印填漆工艺，避免长期摩擦后刻度脱落，

　　尺带前端的L型挂钩采用铆钉与尺带活动连接，挂钩预留了1mm的活动间隙，可分别满足内尺寸、外尺寸测量时的尺寸补偿，保证测量精度在±1mm以内。尺轮采用ABS工程塑料材质，轮体表面设置有均匀分布的减重孔，同时轮体边缘做了加厚处理，避免尺带反复收放过程中轮体开裂，尺轮与中心轴之间设置有光滑的轴套，减少回转时的摩擦阻力，保证尺带回收时顺畅无卡顿。从安装边界来看，这款钢卷尺整体外径为70mm，壳体厚度为35mm，尺带宽度为19mm，收回状态下整体长度为75mm，可轻松放入工作服口袋或工具包中，尺带最大拉出长度为5m，完全覆盖日常作业中绝大多数短距离测量需求。建模过程中对所有运动部件都做了干涉检查，锁止机构按压行程为3mm，

　　按下后锁止块与尺带的压紧力为15N，可保证尺带在拉出任意长度时都能稳定锁止，不会出现尺带自动回缩的情况，收回时尺带的回收速度控制在0.8m/s以内，避免尺带回弹速度过快打伤操作人员。尺带出口位置的导向片角度设置为15度，可保证尺带拉出时保持平直状态，拉出2米长度时尺带的下垂量不超过100mm，满足单人独立测量的使用需求。内部卷簧的预紧力经过反复调整，既可以保证尺带回收到最后一段时不会因为弹力过大导致挂钩撞击壳体产生异响，也不会因为弹力过小导致尺带回收到位后仍有部分尺带残留在壳体外部。
