双40英尺双层户外食堂集装箱结构设计

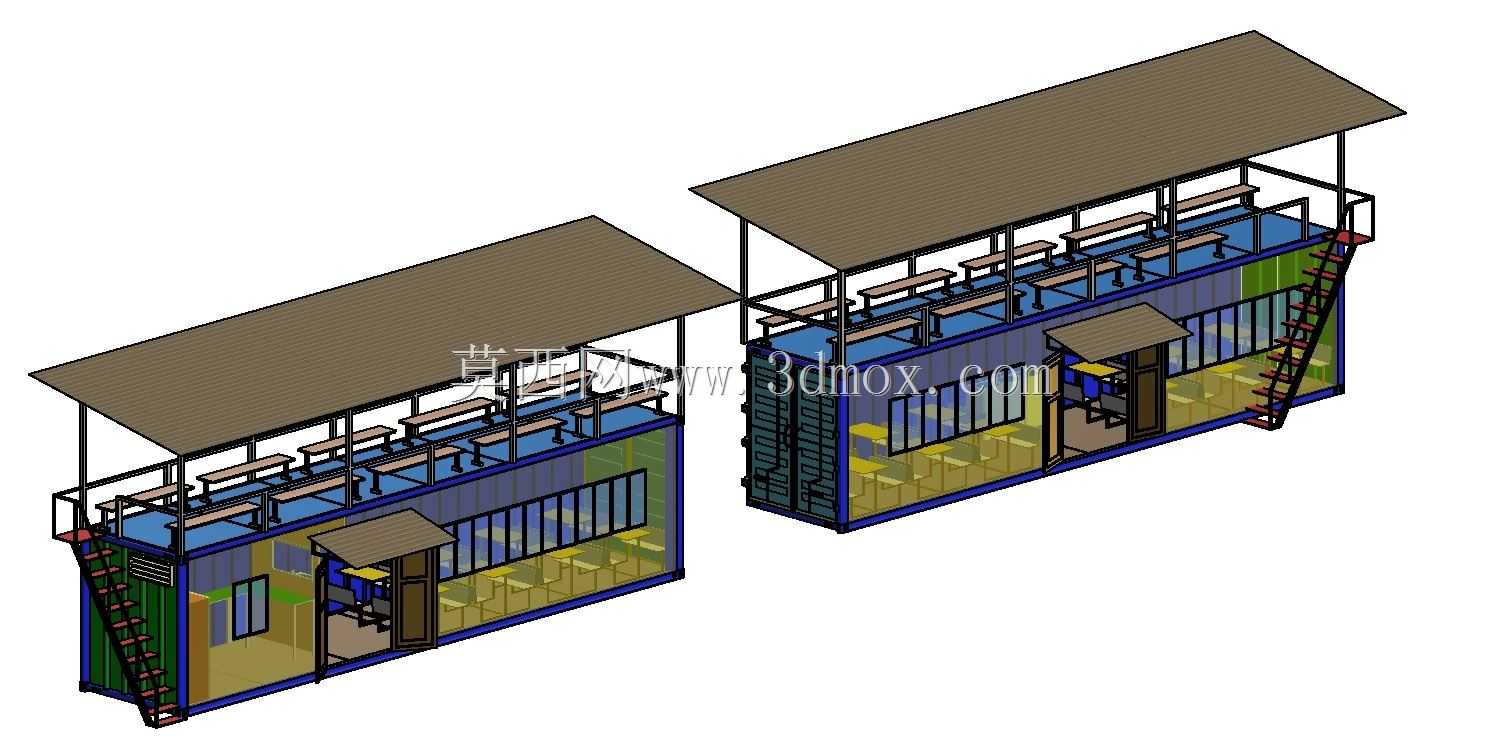

　　这套双单元拼接的集装箱食堂，核心面向工地临建、野外作业营地、大型赛事临时配套、应急安置点这类需要快速搭建餐饮配套的场景，解决传统临建食堂搭建周期长、周转复用率低、场地适配性差的痛点。两个独立40英尺标准集装箱单元沿长边平行排布，单单元严格遵循标准海运集装箱的外部边界尺寸，拼接后整体横向占用宽度控制在两个集装箱宽度加预留检修间隙的范围内，纵向保持40英尺标准长度，二层露台向外挑出的防护栏杆边界不超出集装箱外部轮廓投影1.2米，整体安装无需额外做大型混凝土基础，仅需对场地做简单硬化找平，通过底部标准角件配合可调支脚就能完成调平固定，适配沙地、硬化地坪、临时铺装场地等多种复杂地面条件。

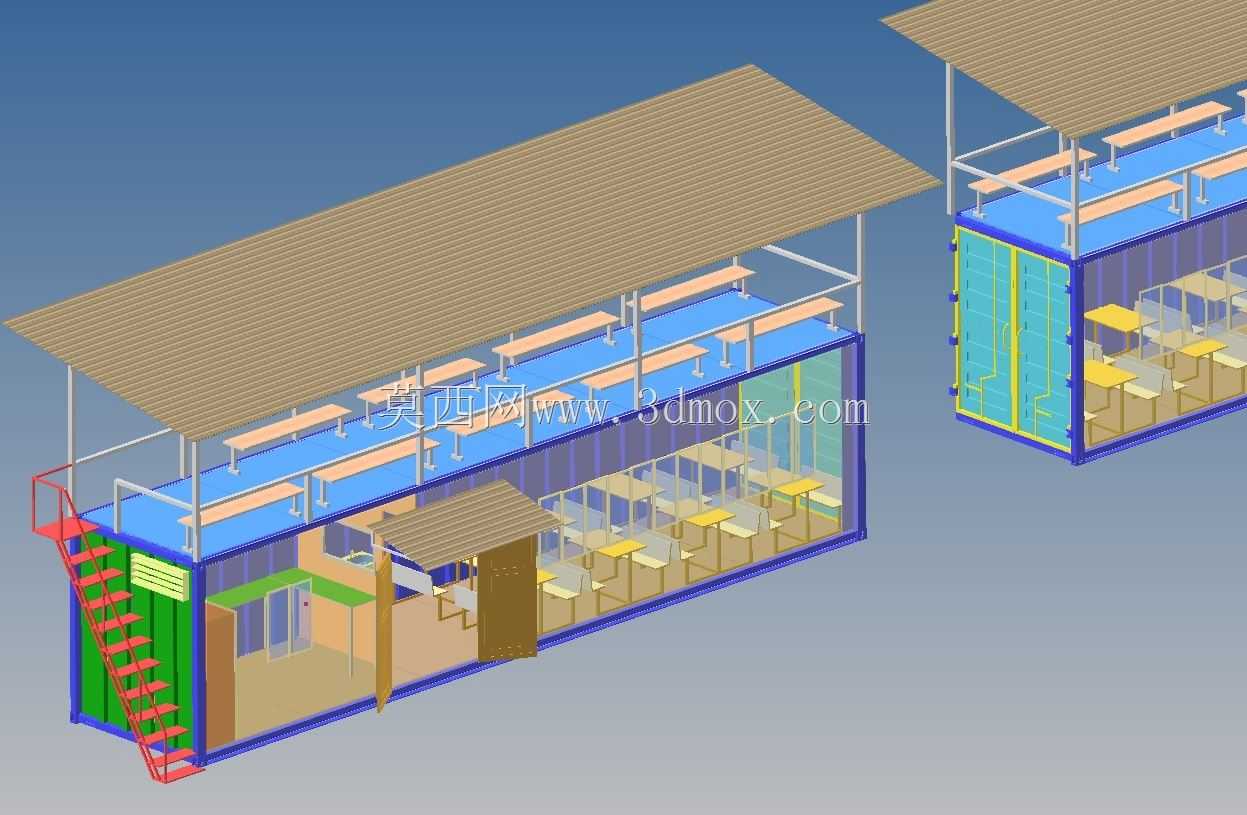

　　设计阶段优先考虑模块化快装的核心需求，所有结构构件均依托标准集装箱的原有受力框架做改造，没有破坏集装箱主体的承重梁、角柱结构，保证整体结构强度满足户外抗风、二层人员荷载的要求。单箱内部沿长边一侧布置就餐桌椅，靠窗位置预留连续采光带，采用固定在箱体框架上的长条桌椅布局，最大化利用箱内狭长空间，单箱可同时容纳30人左右就餐；箱体端部设置独立出入口，加装小型雨棚做防雨遮挡，入口旁预留传菜窗口与后厨衔接的接口，可根据使用需求搭配独立的后厨集装箱单元完成功能拼接。

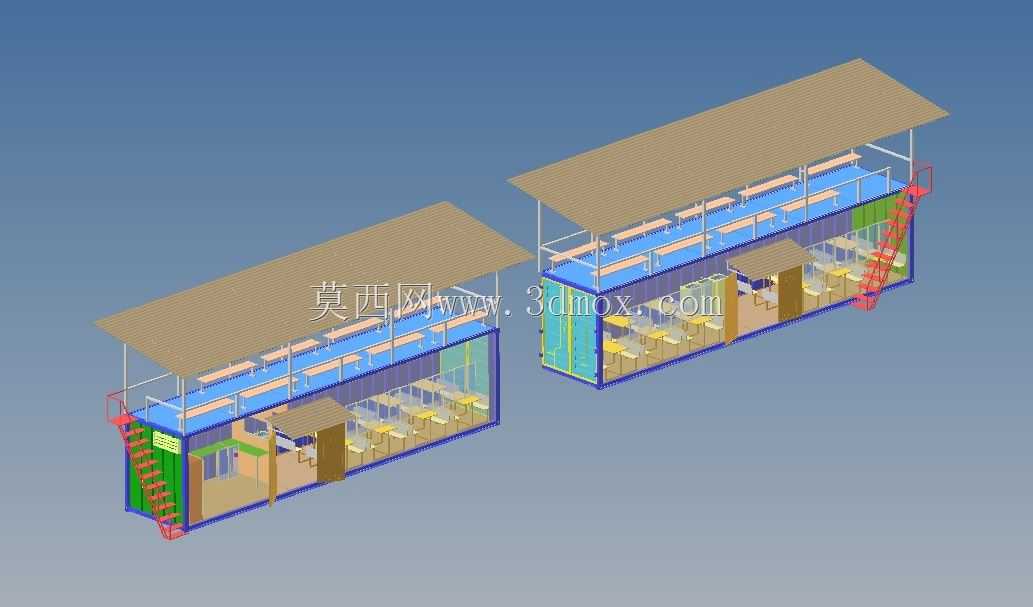

　　二层区域依托集装箱顶部结构做加固处理，铺设防滑步行板，周边设置1.2米高的防护栏杆满足临边防护安全要求，同样布置长条就餐桌椅，相当于在不额外占用地面场地的前提下拓展了近一倍的就餐面积，外侧加装直爬梯连通地面与二层，爬梯踏步做防滑处理，侧边设置防护扶手，上下通行的安全冗余满足人员密集使用的要求。两个集装箱单元的二层顶部统一加装坡型遮阳雨棚，雨棚支架固定在集装箱顶部的原有吊装点位置，无需额外在箱体上开孔焊接，避免破坏集装箱原有防腐涂层，雨棚挑出长度覆盖二层全部就餐区域，可遮挡直射阳光与小雨，提升户外就餐的舒适度。

　　箱体侧面的采光窗采用上下分段设计，下半部分为固定透明围挡，上半部分可向外开启通风，保证箱内空气流通，减少闷热感；所有门窗构件均采用与集装箱门框匹配的标准化尺寸，更换维护时可直接采购通用配件，无需定制加工。箱体外部保留标准集装箱的角件结构，整体可直接通过吊装设备整体转运，拆卸时仅需断开单元之间的连接螺栓、拆除爬梯与雨棚的固定销，就能快速拆分转场，所有构件均可重复周转使用，相比传统彩钢临建食堂，材料损耗率降低七成以上，转场搭建时间可压缩至1天以内。

　　从结构受力角度看，二层的人员荷载通过加装的顶部加固梁传递到集装箱四角的承重角柱，再通过底部角件传递到地面，没有在集装箱侧板上额外增加承重荷载，避免长期使用出现侧板变形的问题；桌椅均采用与箱体框架螺栓连接的固定方式，转运时无需拆除，减少现场安装的工作量，同时避免运输过程中构件移位磕碰。管线布置全部依托集装箱原有底部横梁的预留空隙走线，水电接口统一设置在箱体端部的标准接口位置，现场仅需对接外部水电管线即可投入使用，无需在箱内重新开槽布线。

　　这种设计也兼顾了不同场景的灵活适配性，若作为小型营地使用，可单独启用一个集装箱单元满足小体量就餐需求，若人员规模扩大，可直接拼接同规格单元拓展容量，无需重新做整体设计；非就餐时段，二层区域也可作为临时休息、会议的露天场地使用，提升空间的利用率。箱体外部的涂装可根据使用场景做调整，整体结构的防腐等级满足户外3年以上使用要求，无需频繁做防腐维护，适配长期户外放置的使用需求。
