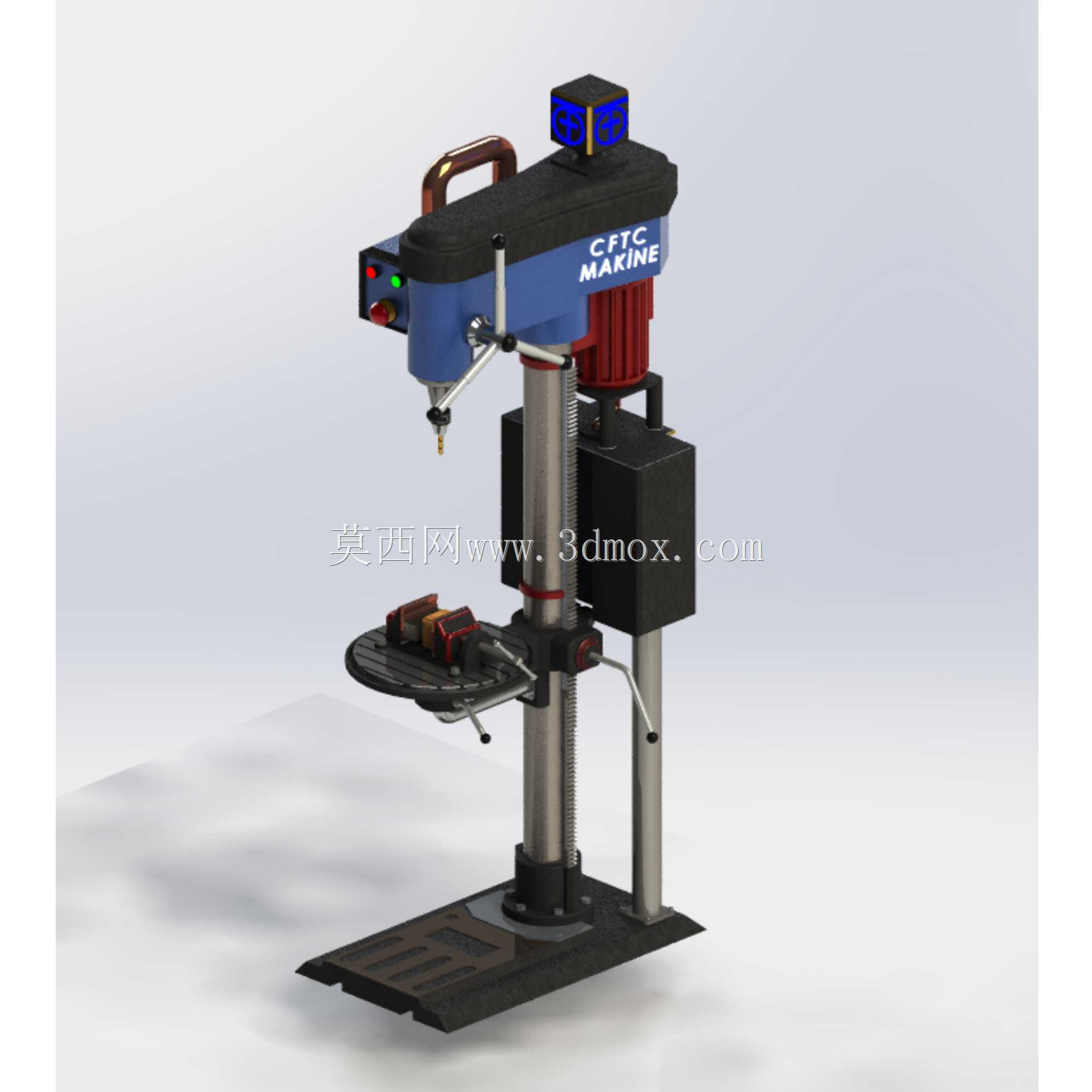

立式台钻工业设备三维结构设计

　　在中小批量五金加工、机修车间、模具修配工位上，这类立式台钻是出镜率极高的通用加工设备，不同于大型摇臂钻的占地规模，它的安装边界控制得十分紧凑，底座采用加厚铸铁结构设计，落地安装时仅需预留800mm见方的操作空间，整机高度控制在1.6米区间，不需要额外做地基预埋，普通水泥地面通过膨胀螺栓固定即可满足刚性要求，完全适配小型加工车间、职业院校实训工位、设备维保班组的现场布局需求。从实际加工用途来看，这款设备主要承担金属件的钻孔、扩孔、铰孔、攻丝等常规钻削工序，加工覆盖范围从1mm的小孔径到16mm的常规钢件钻孔都能胜任，针对铝件、塑料件等软质材料加工时，可通过皮带轮档位切换调整主轴转速，避免软材料加工时出现粘刀、孔口毛刺过大的问题。

　　设备的功能结构设计完全围绕现场操作的实用性展开，主轴进给采用手动手轮控制，操作时操作人员可根据钻头的切削反馈实时调整进给量，相比自动进给结构，手动控制在加工盲孔、薄件时更易把控深度，减少钻穿工件、钻头崩损的概率；工作台采用可升降旋转的托架结构，通过立柱上的齿条锁紧机构调整高度，可适配不同高度的工件装夹，工作台面上预留的T型槽可直接搭配平口钳、简易钻模使用，不需要额外加装转接板，装夹效率能满足小批量多品种的加工节奏。机头部分的设计兼顾了操作安全与维护便利性，电机布置在机头后侧，通过皮带传动将动力传递至主轴，传动结构外露部分加装了防护壳，避免加工时切屑卷入传动带，同时皮带张紧度调整不需要完全拆解机头外壳，

　　松开后侧的锁紧手柄即可扳动电机位置调整皮带松紧，日常维护的操作门槛极低；操作按钮集中布置在机头正面左侧，急停按钮采用凸起式设计，出现加工异常时操作人员可快速触达停机，主轴旁的深度标尺可直接设定钻孔深度，加工盲孔时不需要反复测量深度，能有效控制孔深的尺寸公差。从三维建模的结构逻辑来看，这款设备的建模完全遵循实际装配关系拆分零部件，底座、立柱、工作台托架、机头箱体、主轴进给组件、电机组件、操作手柄、防护结构都做了独立的零件拆分，每个配合面的尺寸都按照实际装配公差预留了间隙，比如立柱与工作台托架的配合面、主轴与轴套的滑动配合面，都还原了实际设备的配合精度，建模时没有做过多的简化省略，连操作手柄的防滑纹理、电机散热筋、

　　底座的排屑斜面这些细节结构都做了还原，可直接用于设备结构教学、车间布局仿真、钻削工序的动画演示场景。设备的电气走线全部做了内置处理，从电机到操作按钮的线缆沿立柱内侧的走线槽布置，外部没有明露的线缆，既避免加工时切屑刮破线缆，也让设备整体外观更整洁；机头顶部的吊装结构设计也考虑了设备转场的需求，整机重量控制在合理区间，小型手动液压叉车即可完成转场搬运，不需要动用大型吊装设备，对于经常需要调整工位布局的小型车间来说十分友好。在实际使用场景中，这类台钻往往搭配钻模使用完成批量零件的孔位加工，模型中工作台的装夹接口尺寸完全匹配通用标准钻模的安装尺寸，做工序仿真时可直接导入对应钻模模型完成装配，不需要额外调整接口尺寸；主轴的锥孔尺寸采用通用台钻的标准锥度，可适配标准的钻夹头、丝锥夹头，还原真实设备的刀具装夹逻辑，做加工模拟时可真实呈现刀具装夹后的伸出长度、加工行程范围，避免仿真时出现行程干涉的误判。
