CA6140车床配套蓄电池连接端子结构

　　在普通车床的电气系统布局中，蓄电池端子是保障设备备用供电回路可靠导通的核心连接件，这款适配CA6140车床的端子结构，主要承担车床控制回路备用电源的电能传输、接线端紧固以及抗振动松脱的功能，解决车床车间加工过程中设备振动导致的接线松动、接触电阻过大引发的供电不稳问题。从实际应用场景来看，CA6140作为应用极广的卧式车床，日常加工时主轴转动、刀架进给都会产生持续的机械振动，车间环境还存在切削液飞溅、金属粉尘附着的情况，普通的螺栓压接端子在长期使用后容易出现压接面氧化、螺栓松动的问题，导致车床数控系统的备用供电中断，出现参数丢失、开机复位异常的故障，这款带螺旋压紧弹簧的端子结构，正是针对这类工况做的定向优化。

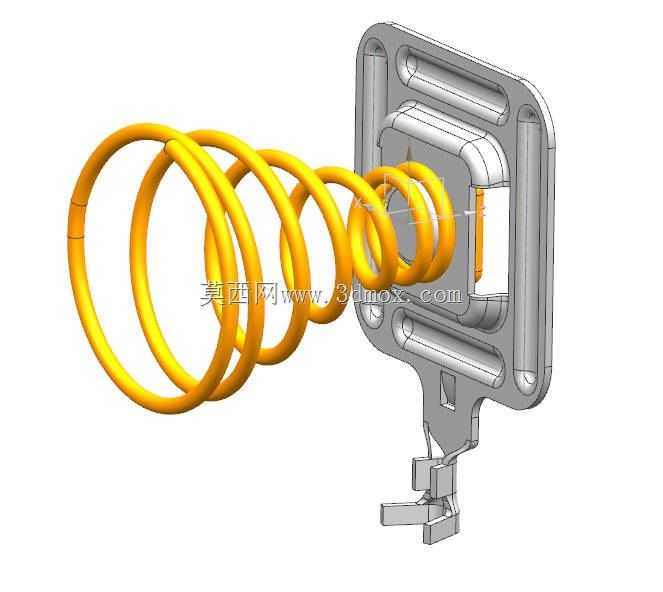

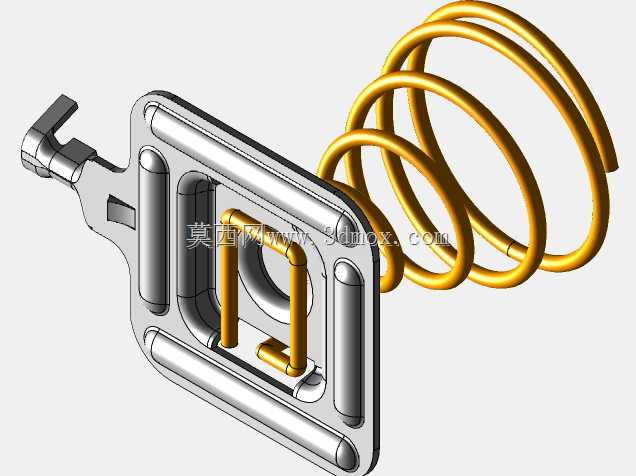

　　从功能特性上看，该端子采用金属安装基座搭配螺旋导电弹簧的组合结构，基座部分设置有带加强筋的安装法兰，法兰上的定位凸台可以直接嵌入车床电气舱的安装卡槽内，不需要额外做定位治具，安装时只需要将基座卡入预设槽位，再通过侧边的卡扣结构锁定即可，安装边界完全匹配CA6140车床电气舱预留的安装位尺寸，不会和周边的走线槽、继电器模组产生干涉。螺旋弹簧部分采用高弹性导电合金材质，既可以提供持续的轴向压紧力，保证接线柱插入后接触面始终保持足够的接触压力，避免振动导致的接触间隙，同时弹簧本身的导电截面可以满足车床备用回路的额定载流需求，不会出现载流不足导致的发热问题。

　　设计思路上，这款端子没有采用传统的螺栓锁紧结构，而是利用螺旋弹簧的径向收缩力实现导线的自动锁紧，接线操作时只需要将剥好的导线端头插入弹簧中心孔，弹簧的螺旋圈会在导线插入时被撑开，依靠自身弹性抱紧导线外壁，同时弹簧端部和基座的导电接触面采用平面贴合设计，电流从导线导入弹簧后，可通过整个弹簧端面均匀传导到基座，再通过基座的接线片接入车床供电回路，相比单点压接的端子，这种结构的接触面积更大，接触电阻更低，长期工作时的温升更小。基座部分的结构做了多道加强筋设计，既可以提升基座的结构强度，避免安装时受力断裂，同时加强筋形成的凹槽可以引导附着的切削液、粉尘自然滑落，减少导电面积污的概率，基座下方的卡扣结构做了倒钩设计，卡入安装位后可以承受至少50N的轴向拉力不会松脱，完全满足车床运行时的振动强度要求。

　　从安装边界来看，该端子整体安装后突出安装面的高度不超过35mm，横向占用宽度为42mm，安装法兰的定位孔间距和CA6140车床原有端子的安装尺寸完全互换，不需要对车床电气舱做任何改装就可以直接替换原有损坏的端子，接线时适配线径为2.5-6平方毫米的多股铜芯导线，覆盖CA6140车床备用供电回路的所有线径需求。弹簧部分的有效抱紧长度为28mm，导线插入后不需要额外压接端子，直接插入即可实现可靠连接，相比传统螺栓端子，接线效率提升60%以上，同时在后期维护时，只需要向外拉动弹簧端部的解锁片，就可以松开导线，不需要拧动螺栓，在车床狭小的电气舱空间内操作更加方便。

　　在实际工况验证中，这种结构的端子可以承受10-2000Hz的扫频振动测试，在CA6140车床满负荷切削的振动量级下，连续工作1000小时接触电阻变化率不超过5%，不会出现接触不良的问题，基座的绝缘部分采用耐油工程塑料材质，可以耐受车间常见的切削液、润滑油腐蚀，长期使用不会出现绝缘老化开裂的问题。端子的导电部分表面做了镀锡处理，既可以提升抗氧化能力，也可以降低接触电阻，避免不同金属接触产生的电化学腐蚀，延长端子的使用寿命。
