960升双轴燃油箱拖挂运输装置

　　这款960升容量的燃油箱拖挂设备，主要面向野外作业场景的油料补给需求，常见于小型工程施工场地、农林作业区域、户外应急保障点位这类无固定加油设施的场景，可配合牵引车头完成零散点位的柴油、汽油等轻质燃油的短途转运与临时存储，解决小型作业设备跨区域移动时的油料续供问题，避免固定储油设施无法跟随作业面转移的痛点。

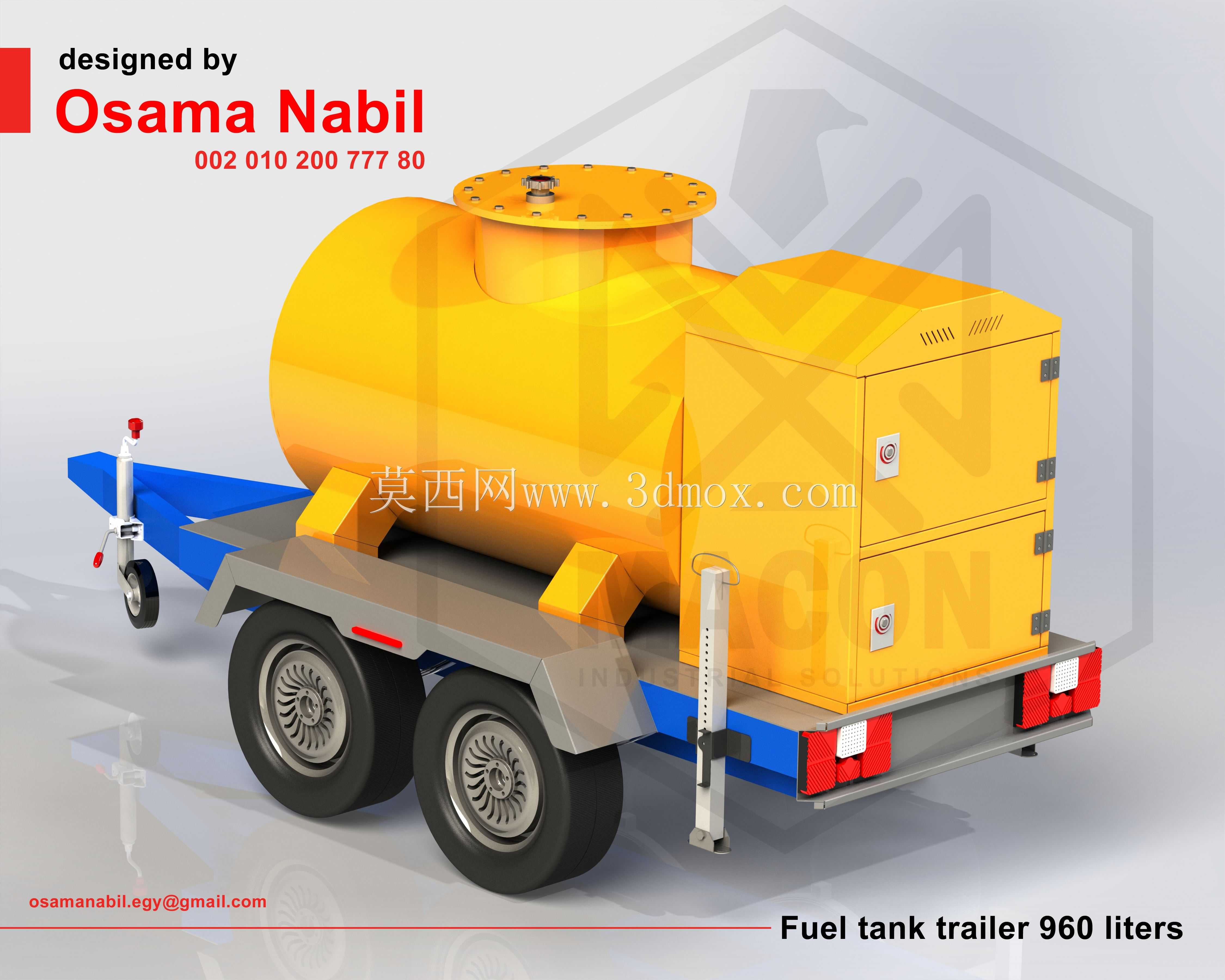

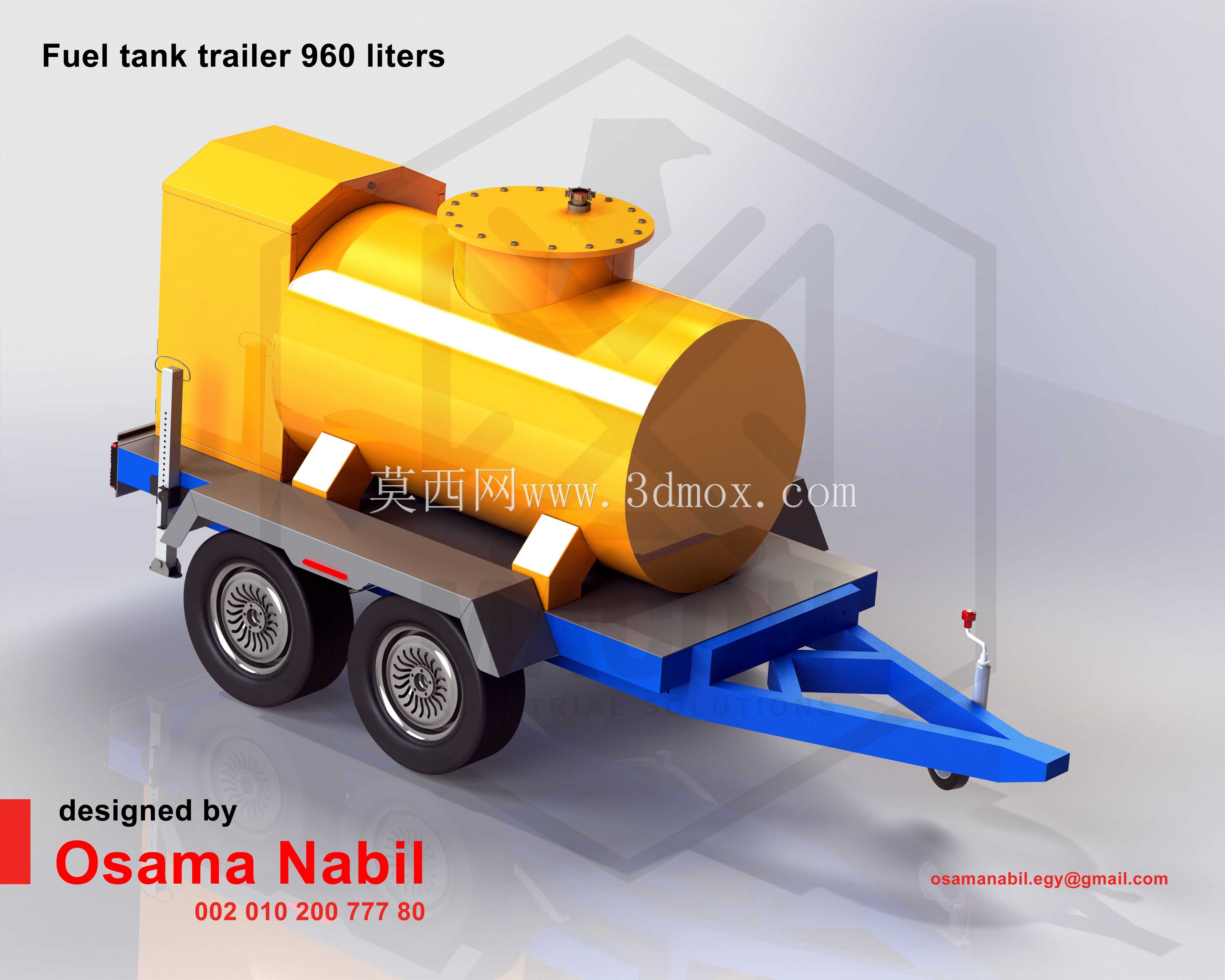

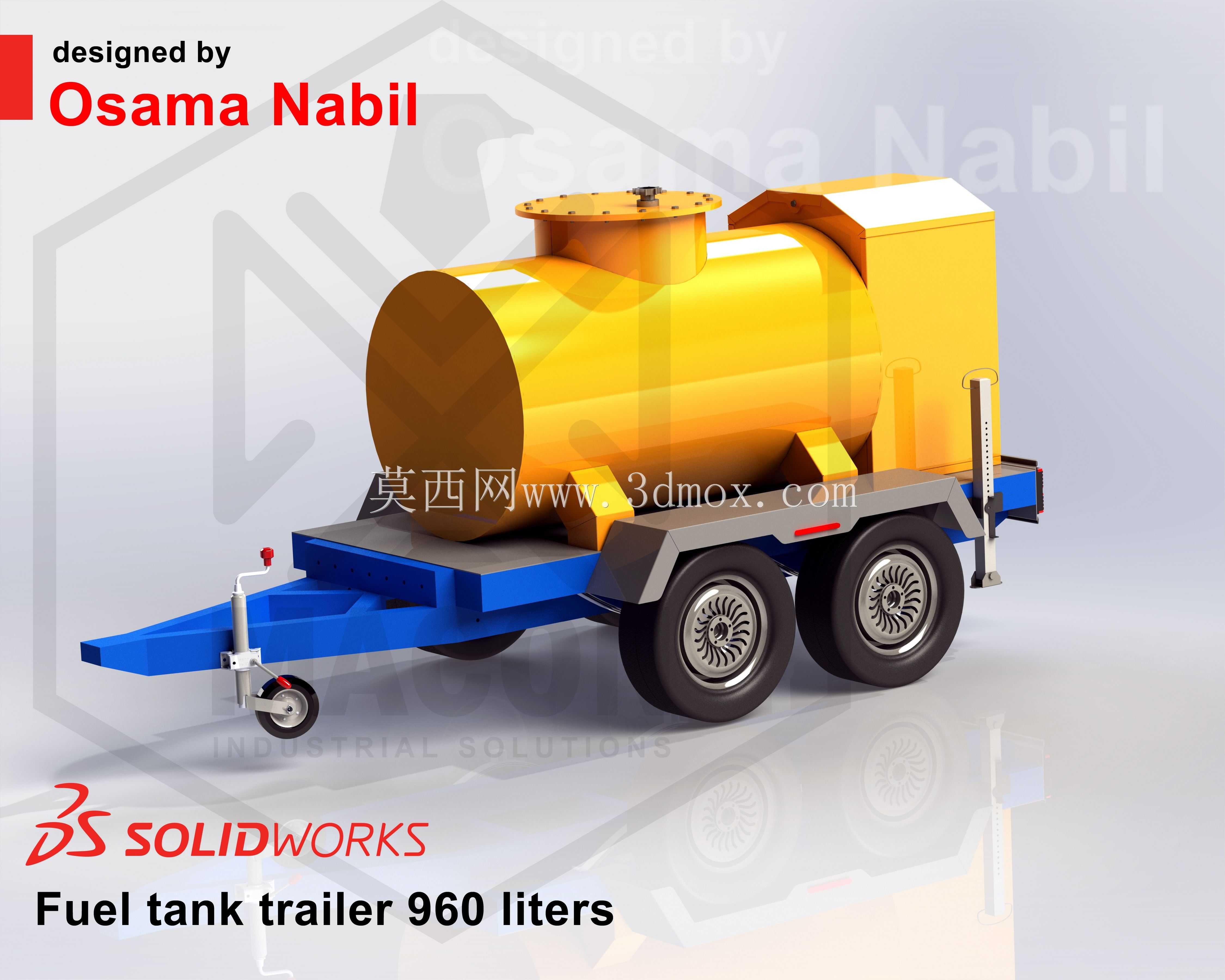

　　从结构设计逻辑来看，罐体采用卧式圆柱形布局，这类形态在移动储油设备中应用广泛，一方面圆柱壳体的环向受力均匀，在运输过程中承受液体晃动冲击与路面颠簸载荷时，应力分布更合理，不需要额外增加过多加强筋就能满足罐体强度要求，能有效控制整备重量；另一方面卧式布局的重心更低，拖挂行驶时的侧倾稳定性更好，适配非铺装路面的颠簸通行场景。罐体顶部设置带密封结构的人孔加注口，既满足日常加注油料的操作需求，也可作为后期检修罐体内部的通道，人孔周边预留的螺栓孔位可配套加装锁具，避免非授权人员开启带来的安全隐患。罐体侧面安装的透明液位计采用连通器原理，可在外部直接观测罐内燃油剩余量，不需要开盖检测，减少油料挥发与安全风险，液位计旁设置的刻度标识可快速估算存油量，方便作业人员提前规划补给周期。

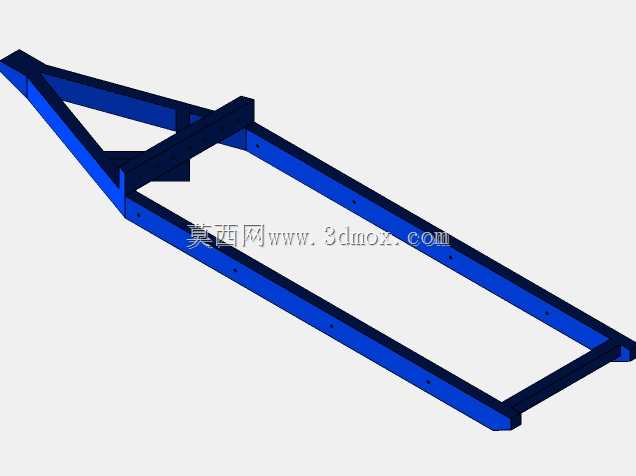

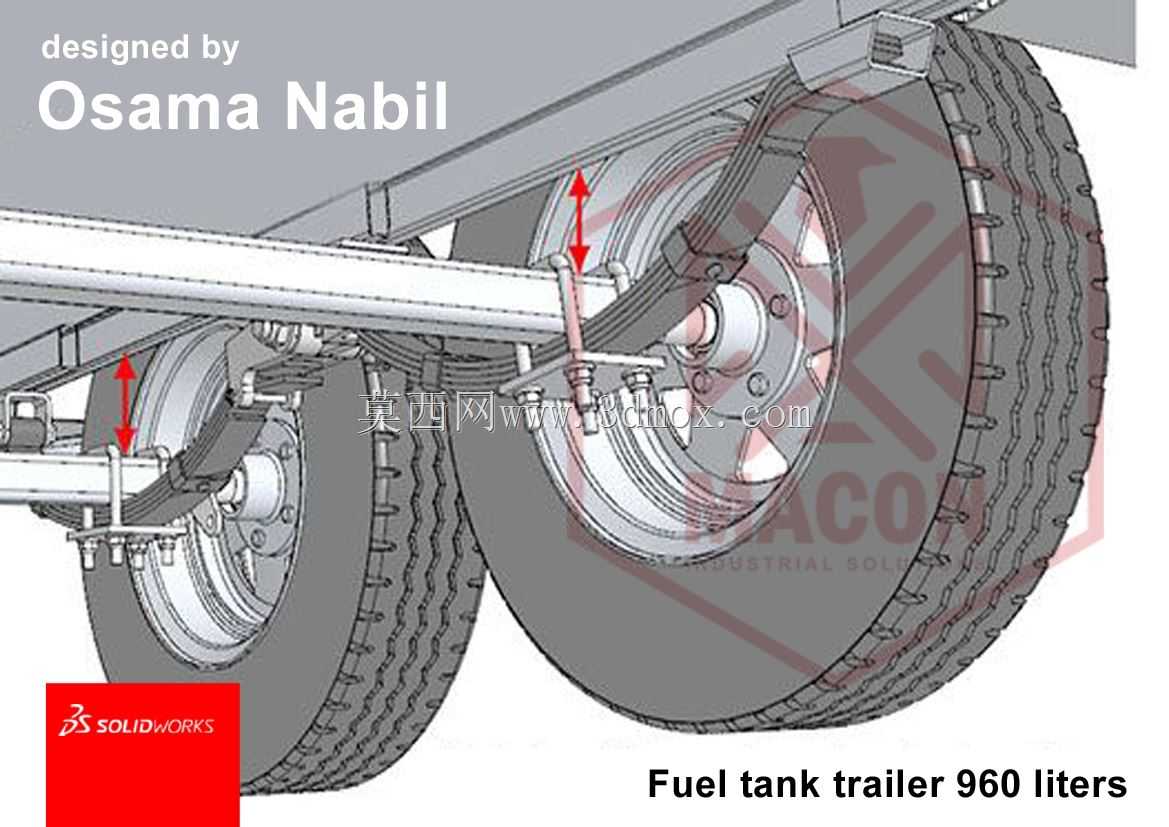

　　底盘部分采用双车轴布局，匹配带减震器的橡胶弹簧悬架，这类悬架结构兼顾了承载能力与减震性能，橡胶元件本身具备一定的阻尼特性，可过滤路面传递的细碎振动，减少颠簸载荷对罐体焊缝的疲劳损伤，双轴设计让单轮承载载荷降低，在松软非铺装路面行驶时可减少轮胎下陷概率，适配野外复杂路况。牵引架采用高强度型钢焊接结构，牵引端配套标准牵引销与支撑轮，停放时支撑轮可落地承担拖挂前端重量，不需要额外支撑物就能保持停放稳定，牵引连接部位设置的惯性制动系统，可在牵引车制动时通过牵引架的推力触发挂车制动，避免挂车推头、追尾的风险，制动系统的传动结构采用机械连杆设计，结构简单可靠，在野外多尘、潮湿环境下的故障率远低于复杂的液压或气动制动结构，维护难度更低。

　　车架与罐体之间采用鞍式支座连接，支座与罐体接触部位加装橡胶缓冲垫，既可以避免罐体与金属车架直接接触产生摩擦损伤罐体防腐层，也能在行驶过程中吸收部分振动载荷，减少应力集中。车架尾部设置可折叠的驻车支腿，停放作业时可将支腿放下锁定，避免人员上下操作加注设备时拖挂出现晃动，行驶时可将支腿向上翻折固定，不会影响通过性。车架两侧的轮拱采用一体式冲压成型结构，可阻挡行驶时轮胎带起的泥水、碎石飞溅到罐体表面，减少罐体外部的腐蚀与磕碰损伤。

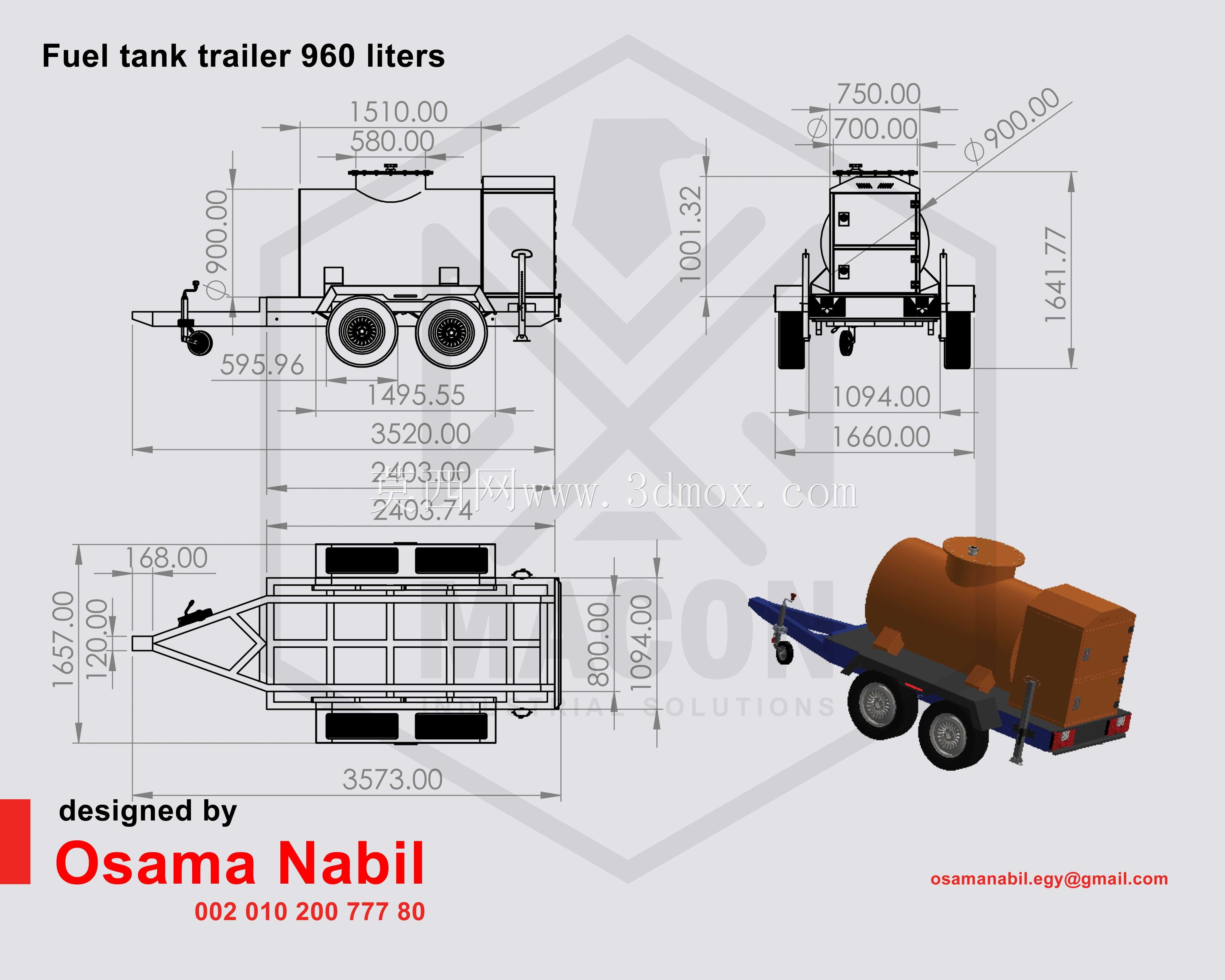

　　从安装边界与尺寸适配来看，整台拖挂的宽度控制在常规小型牵引车的牵引宽度范围内，行驶时不会超出牵引车的外廓边界，满足乡村道路、施工便道的通行宽度要求；罐体的安装高度经过匹配设计，满载状态下的整车重心高度控制在安全范围内，侧倾稳定角满足公路与非公路拖挂行驶的安全要求，牵引架的离地高度适配常见的小型皮卡、农用拖拉机、小型工程车辆的牵引接口高度，不需要额外改装牵引装置就能完成挂接。罐体尾部预留的放油接口位置距离地面高度合适，可直接对接加油枪或者自流加注管路，不需要额外抬高设备就能完成油料加注作业，接口采用标准法兰连接，可根据使用需求选配不同规格的阀门、流量计等附件，拓展不同的加注功能。

　　在细节设计上，罐体外部的黄色涂装符合油料储运设备的安全标识要求，可在野外作业环境中起到明显的警示作用，车架部分采用蓝色涂装，与罐体形成明显的色彩区分，方便日常检查时快速识别车架部位的裂纹、变形等损伤。底盘的轮端采用标准轮毂轴承结构，配件通用性强，野外作业出现故障时可快速替换配件，不需要定制专用零件，降低运维成本。整个设备的结构没有复杂的电控、液压元件，所有功能都通过机械结构实现，对使用人员的操作技能要求低，在无专业维修保障的野外场景下，作业人员经过简单培训就能完成日常操作与基础维护，适配野外作业的粗放使用环境。
