履带式人员输送载具舱体结构设计

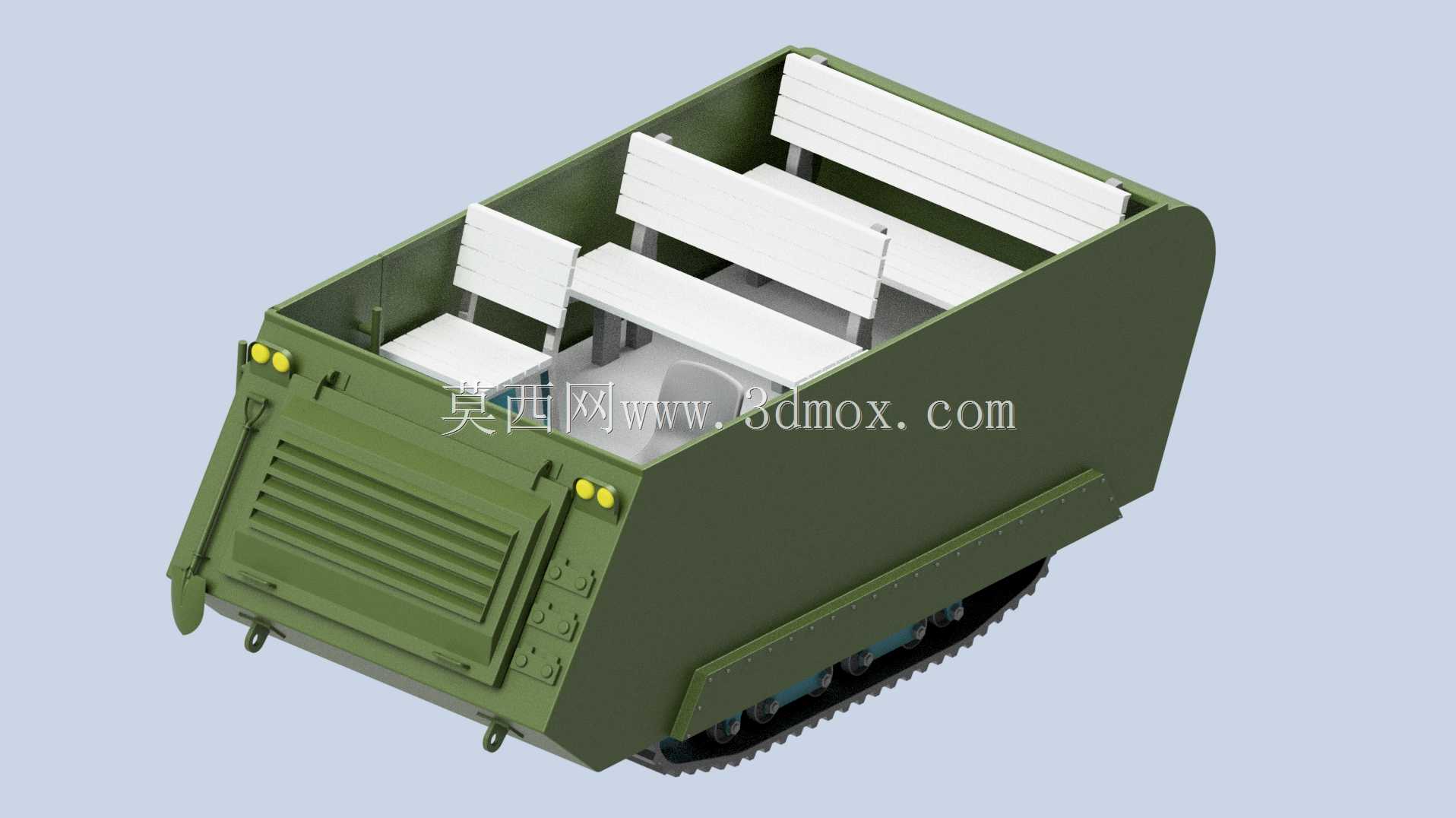

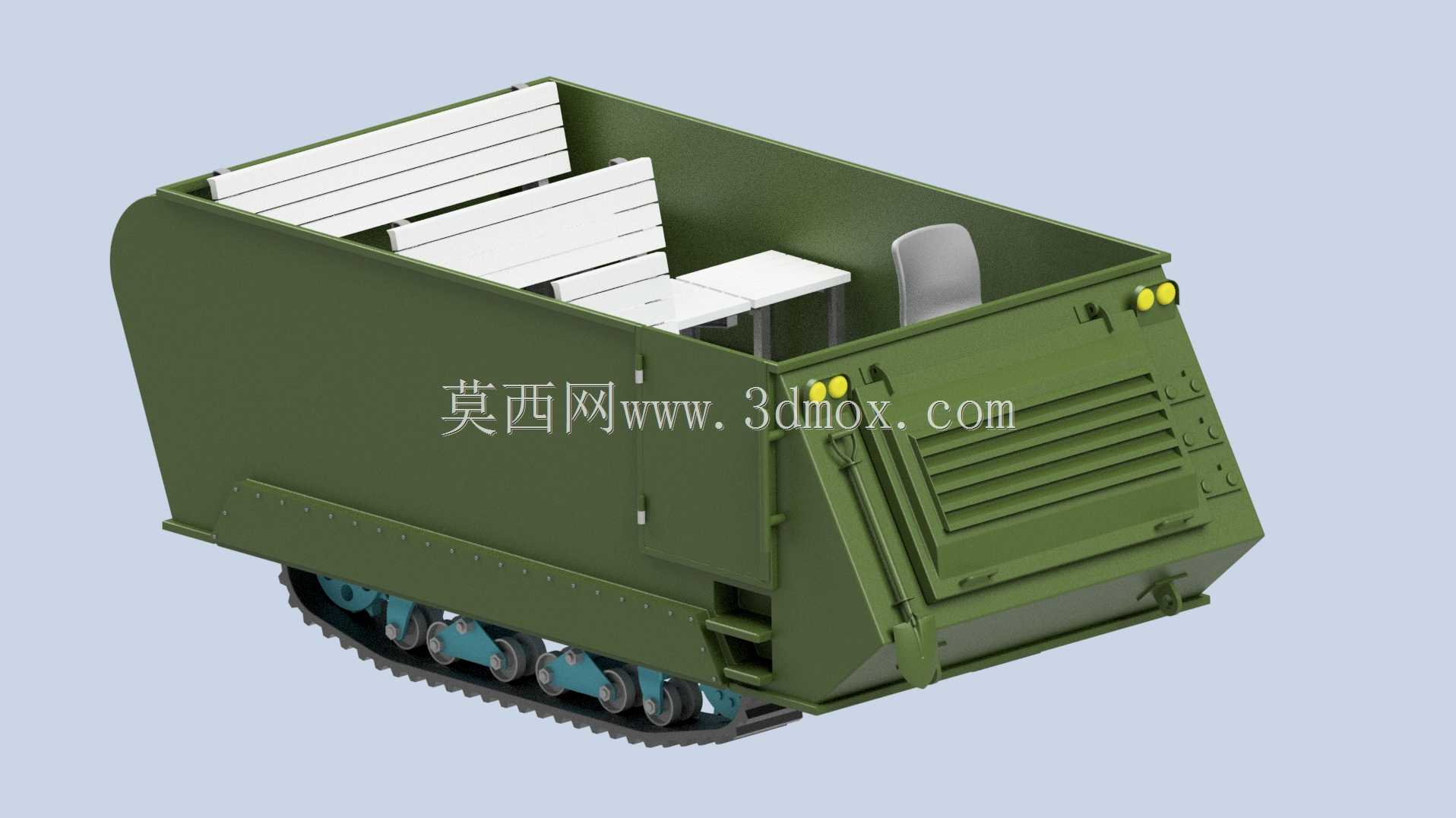

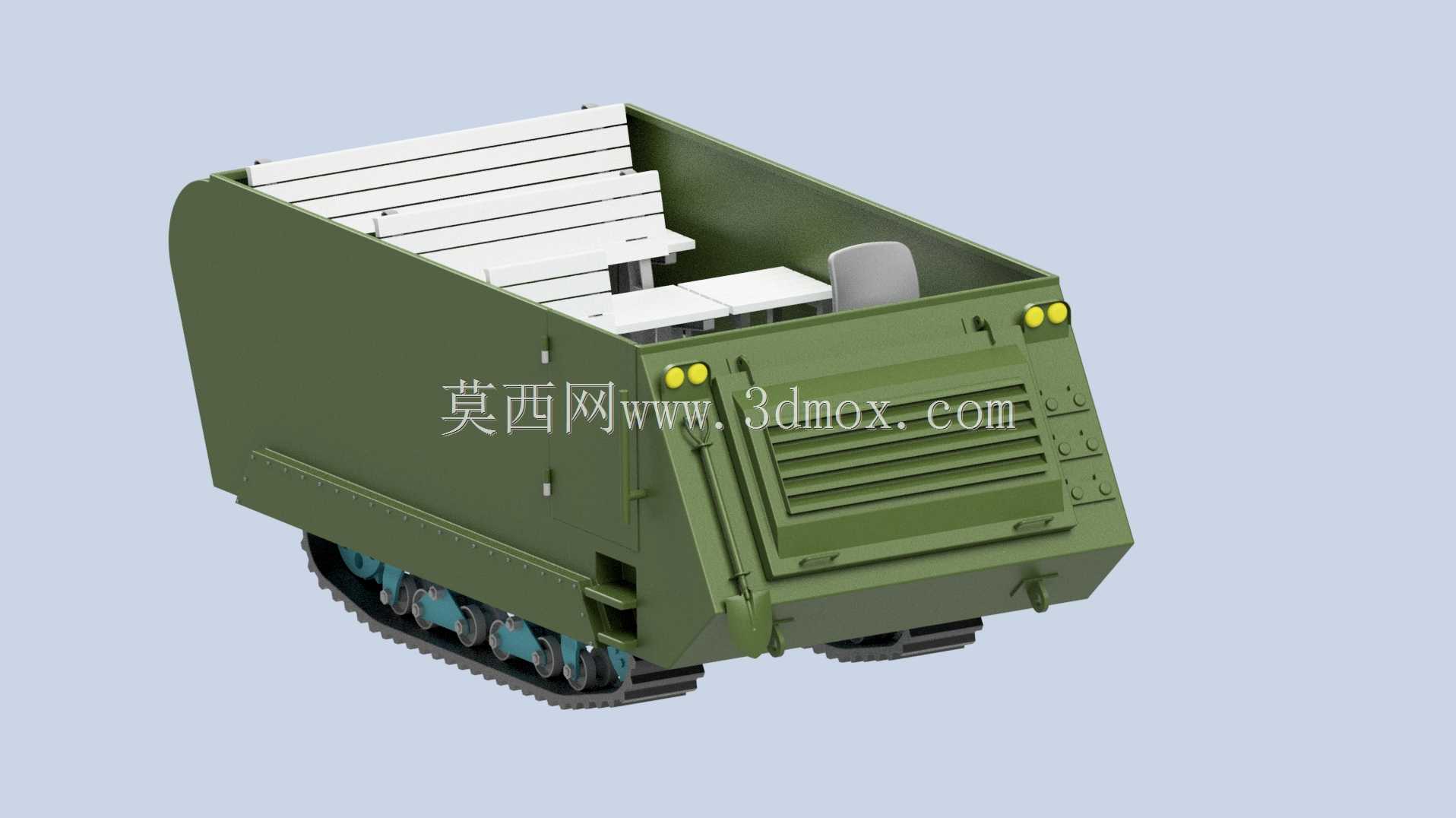

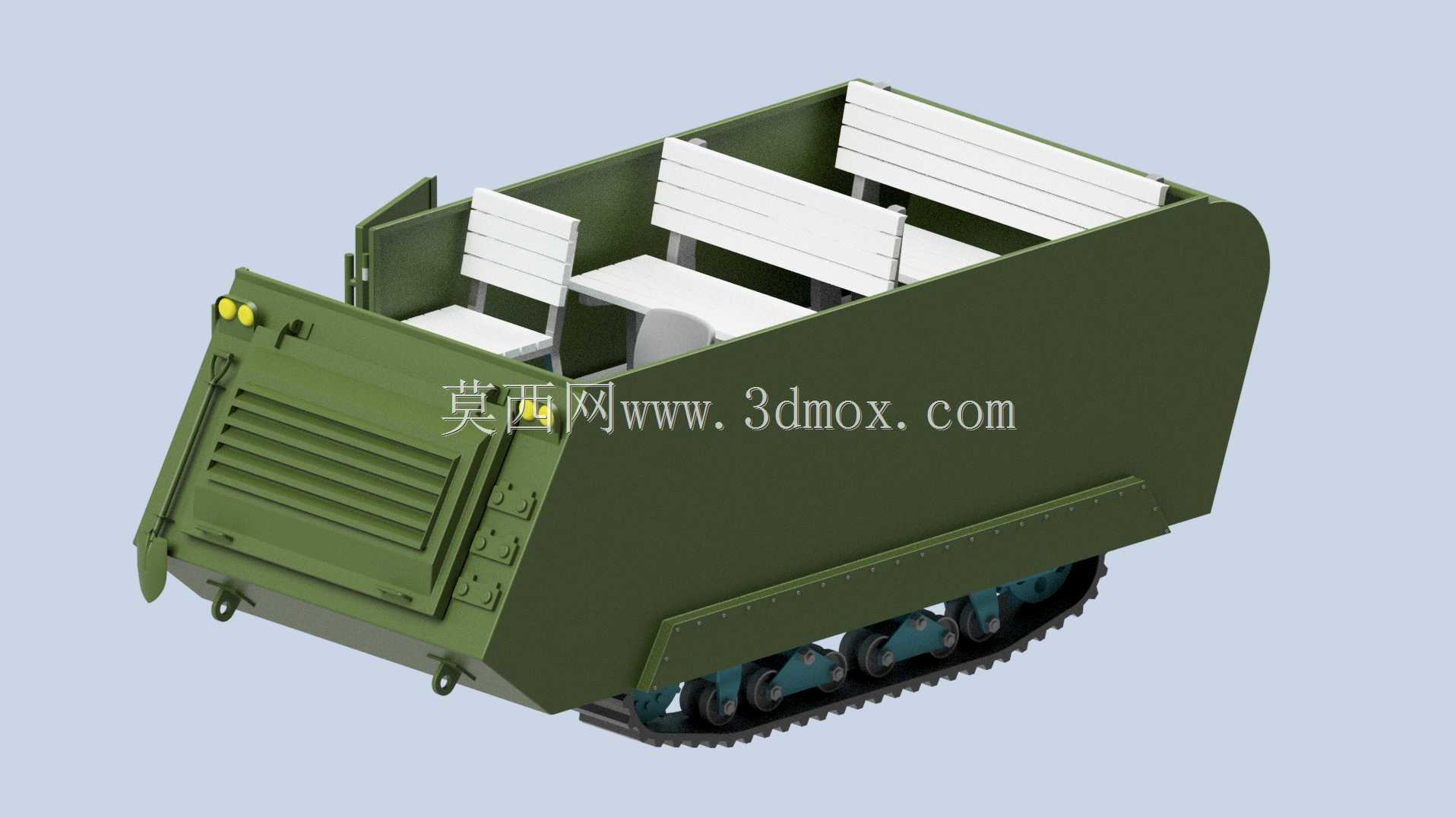

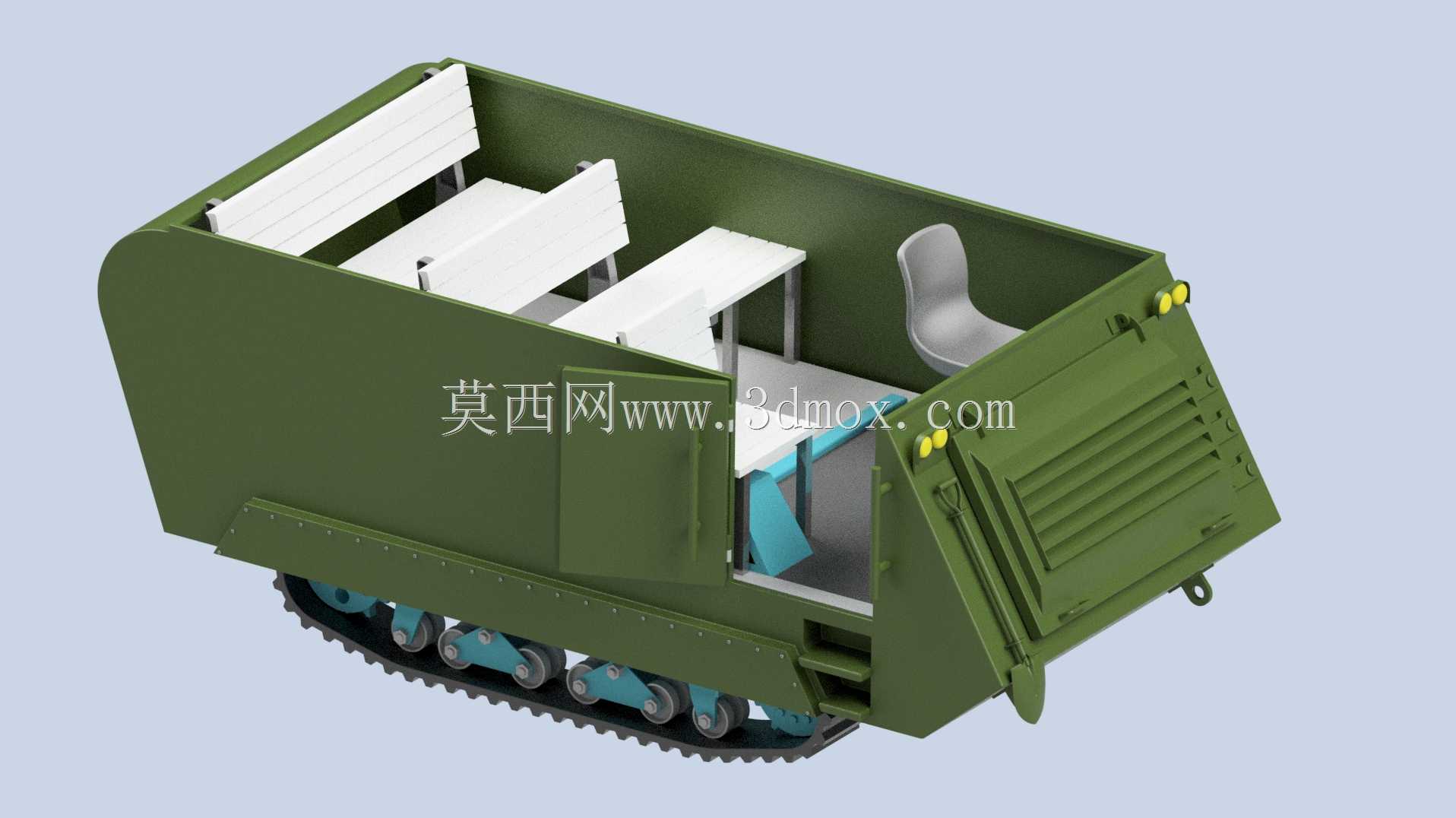

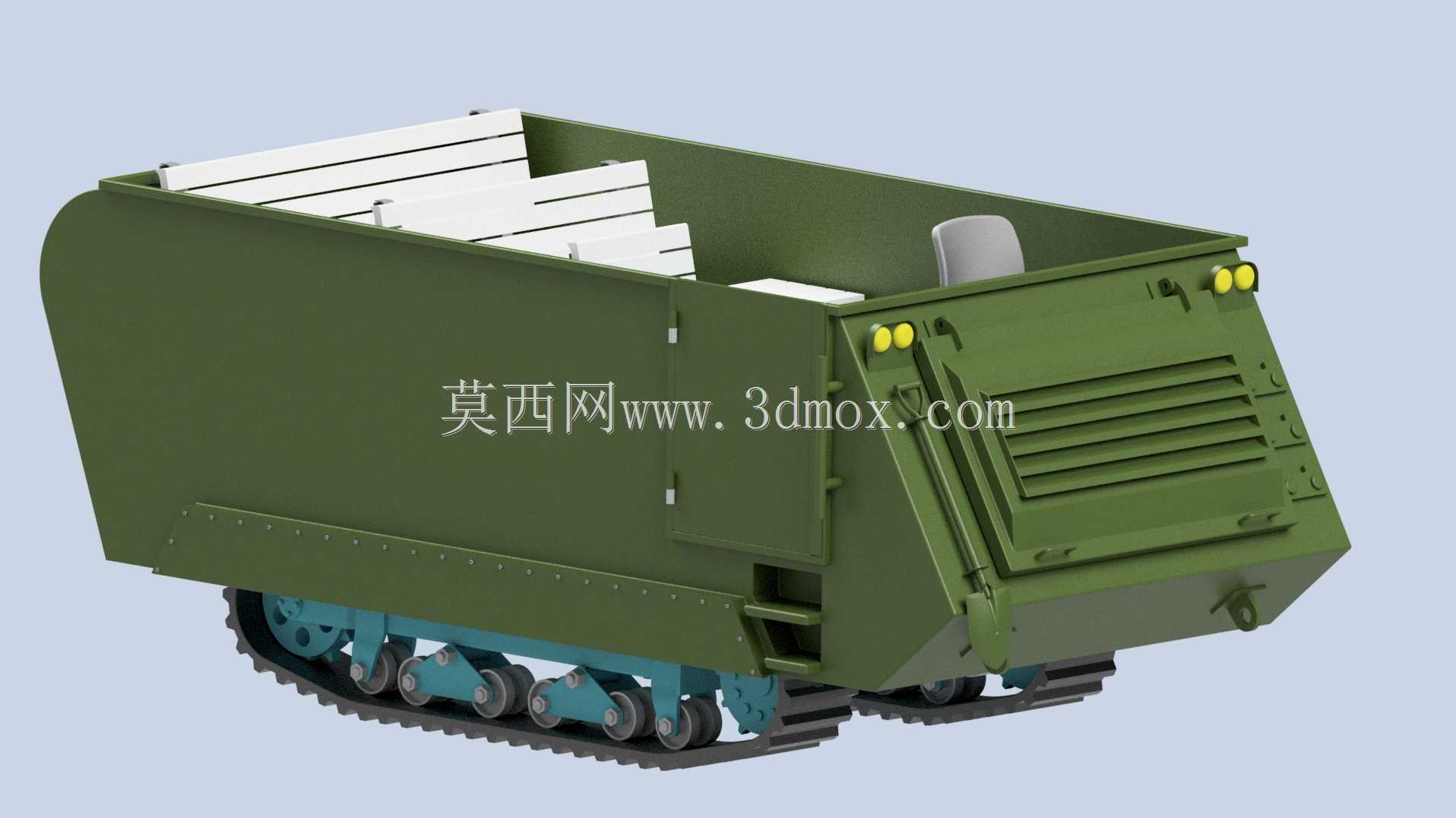

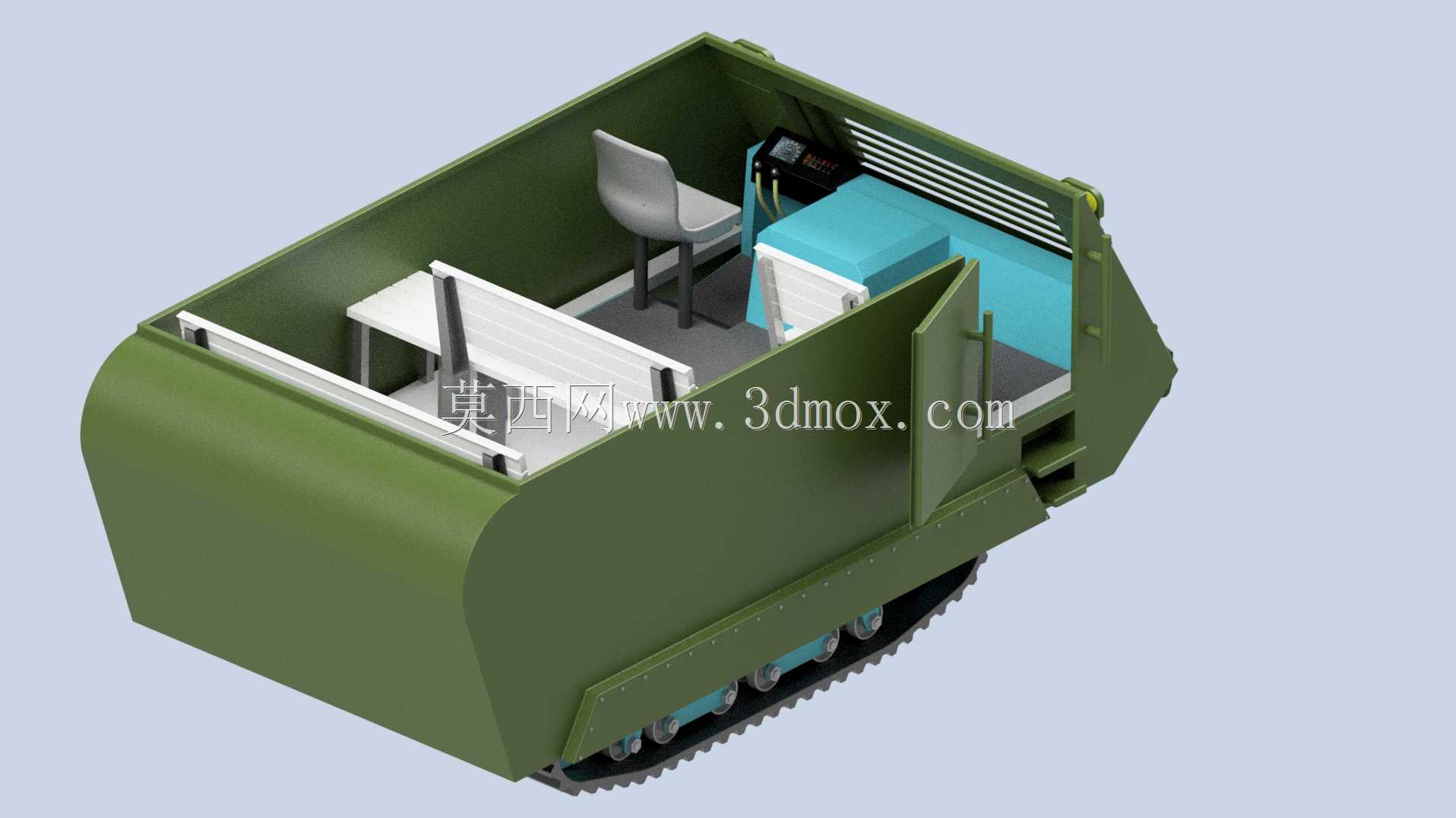

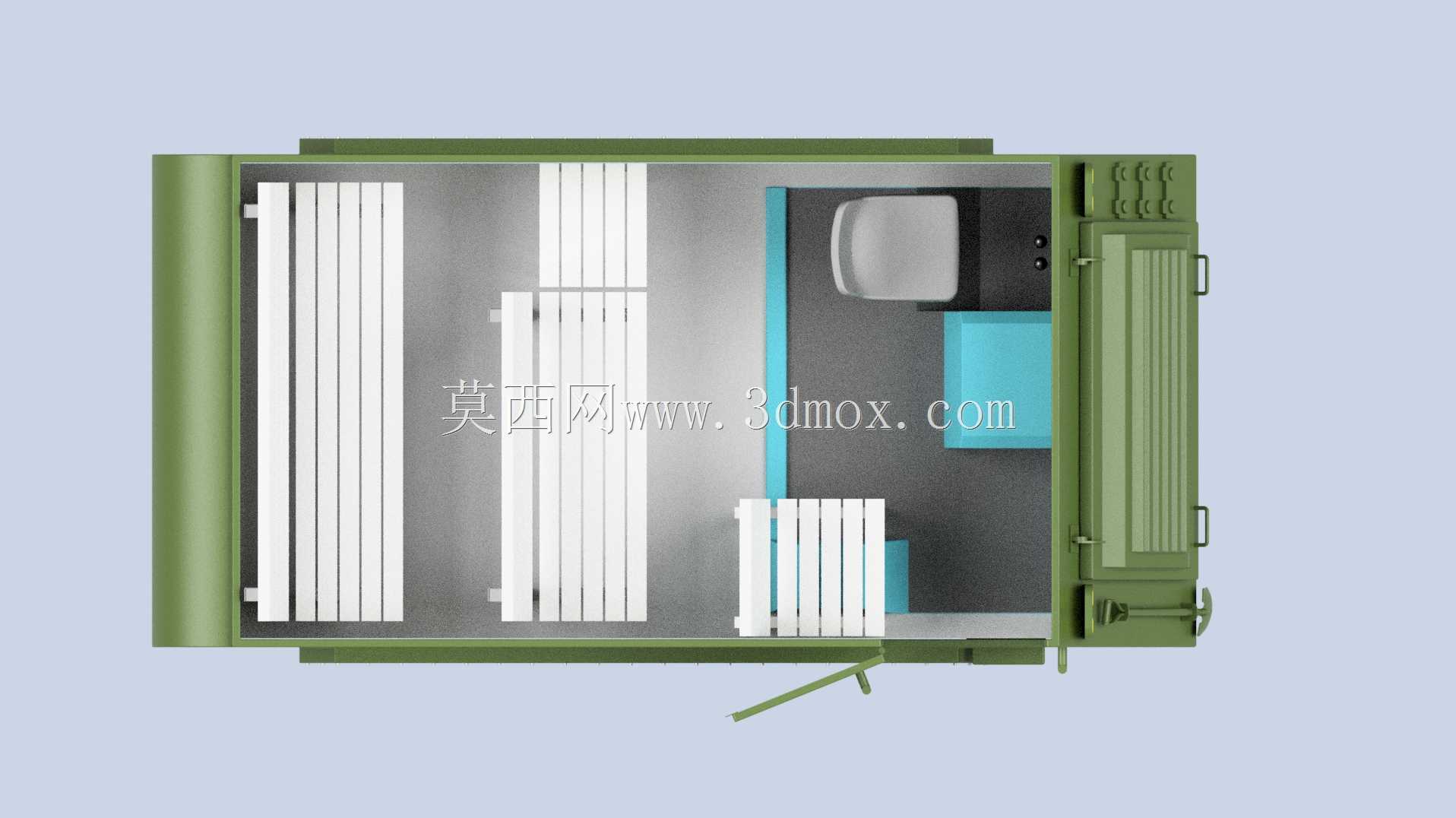

　　这款履带式人员输送载具的舱体结构，核心适配非铺装路面的短途人员转运场景，在林区巡检、滩涂作业、野外勤务等轮式车辆难以通行的区域，可承担6-8名作业人员的通勤运输任务，同时预留小型工具、随身作业装备的存放空间，舱体内部的长条座椅采用模块化排布，沿舱壁两侧对称布置，中间预留通行与临时置物区域，靠近舱首位置设置单独的操作员座椅，兼顾行驶操控与舱内人员观察需求。从结构设计逻辑来看，整个舱体采用承载式焊接结构，外侧壁板使用2.5mm厚度的冷轧钢板压型成型，侧壁预留多道横向加强筋，既可以降低行驶过程中侧壁的共振形变，也能在发生侧面剐蹭时分散冲击力，避免舱体整体变形。舱首位置的动力舱与乘员舱采用防火隔板完全分隔，隔板表面铺设隔热阻尼层，

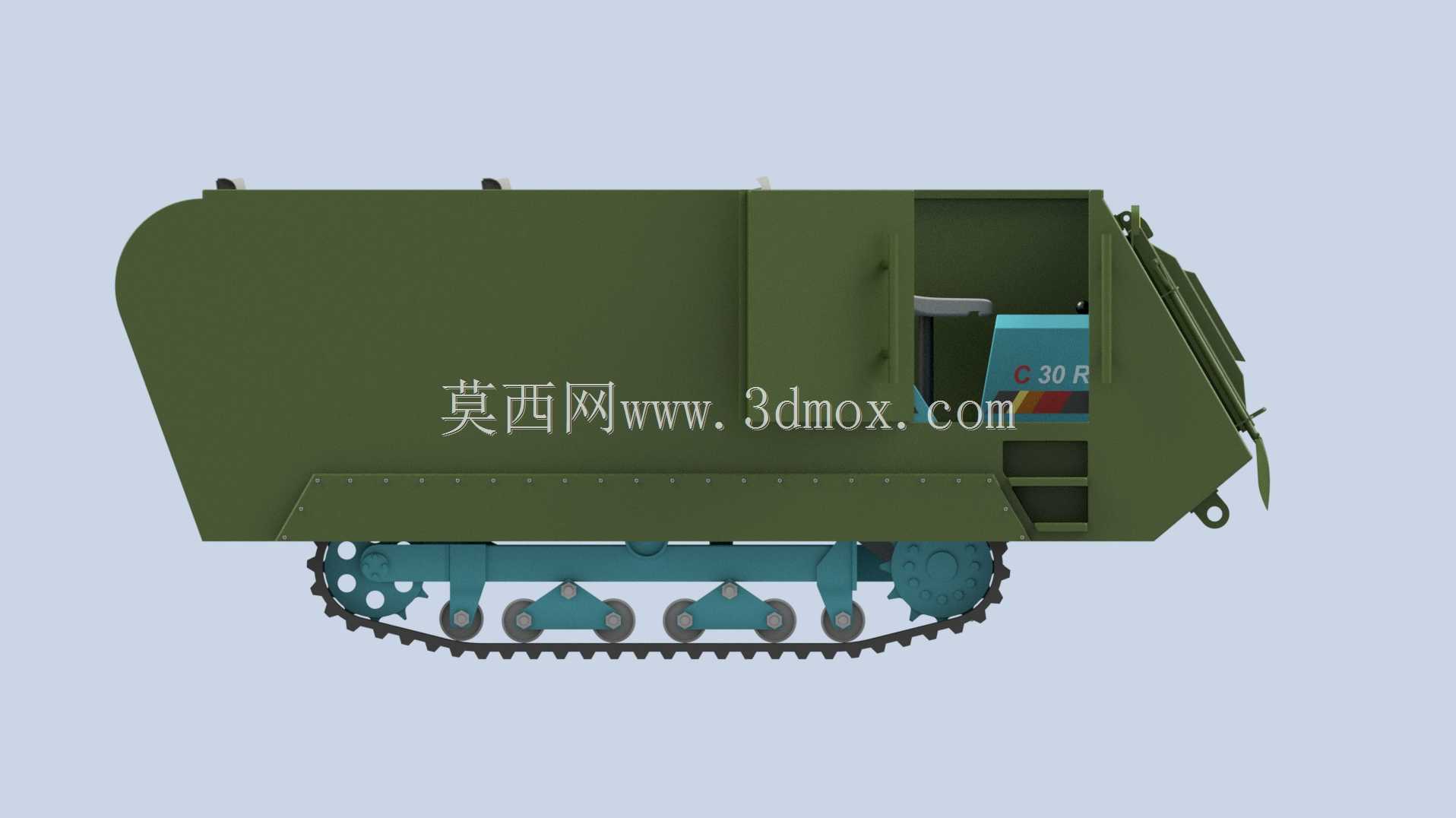

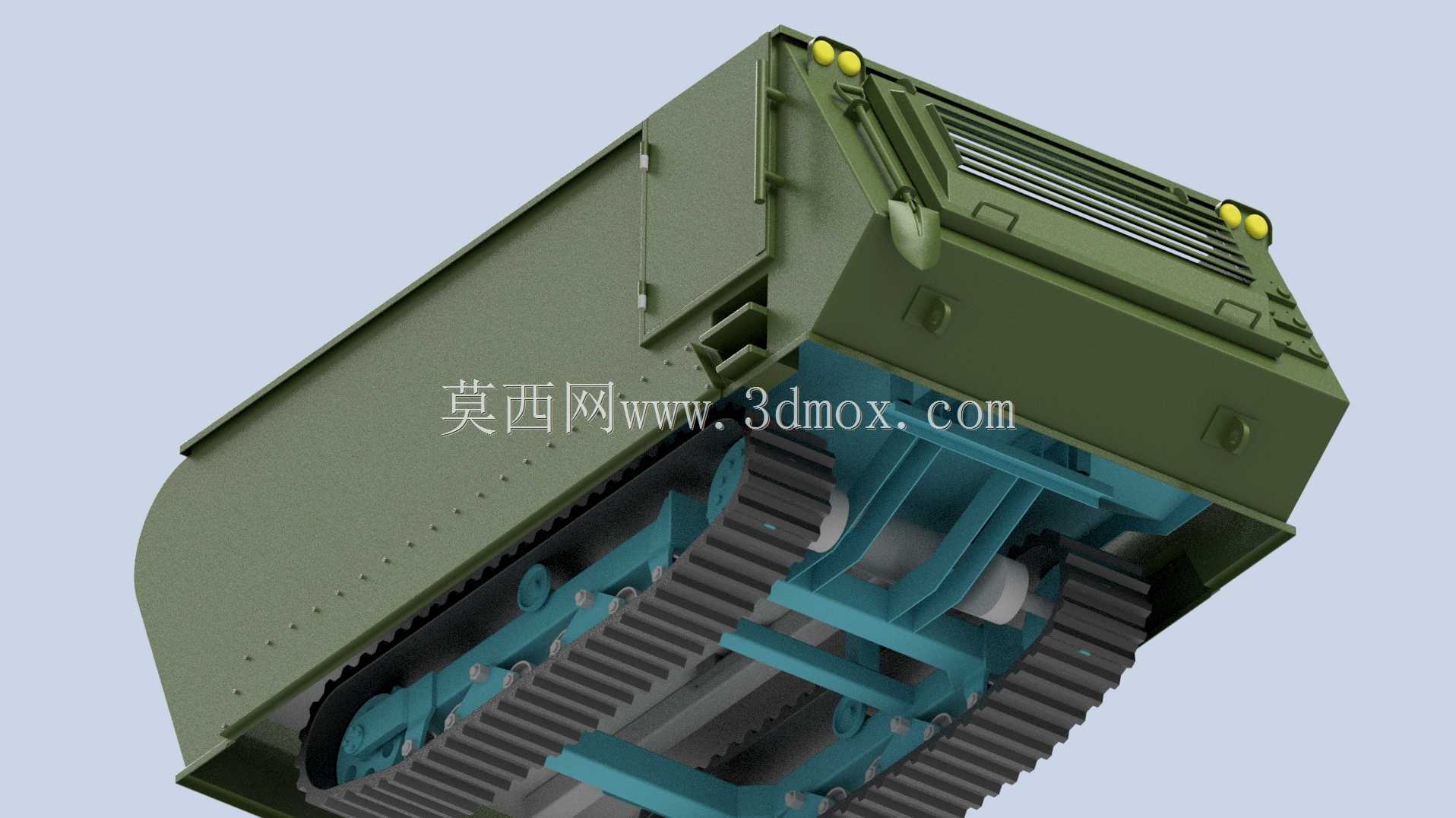

　　阻断动力系统的热量与噪音向乘员舱传递，动力舱外罩开设多组倾斜布置的通风栅格，栅格开口方向朝下倾斜15度，兼顾散热通风效率与野外行驶时的防泥水灌入需求，舱首两侧预留灯具安装位，可根据使用场景配置照明、警示类灯具，接线孔位采用橡胶护圈密封，避免线束磨损与进水短路。行走部分的履带系统采用挂胶履带板配置，负重轮采用橡胶轮缘结构，行驶过程中可降低对硬化路面的损伤，同时减少金属碰撞产生的噪音，负重轮的安装支架直接与舱体底部的纵梁连接，纵梁采用矩形钢管焊接成型，作为整个载具的核心承载骨架，承受行驶过程中的颠簸冲击与载荷传递，履带张紧机构布置在舱体尾部两侧，可通过调节螺栓快速调整履带张紧度，适配不同地形的行驶附着力需求。舱体顶部采用开放式无顶设计，

　　降低整体重心的同时，方便作业人员快速上下，也便于在林区等低矮障碍物区域通行，避免顶部剐蹭，舱体尾部预留可翻转的尾门接口，后续可根据使用需求加装尾门结构，实现舱体的封闭防护，尾门位置的铰链安装座在初始设计时就做了加强处理，采用加厚钢板与底部纵梁焊接固定，可承受尾门反复开关的冲击载荷。内部座椅的安装支架直接固定在舱底的预埋安装板上，安装板与底部纵梁焊接为整体，避免人员乘坐时座椅出现晃动，座椅板采用高密度聚乙烯材质，兼顾耐候性与乘坐舒适度，表面做防滑纹理处理，雨天沾水后也不会出现打滑问题。舱体的外形尺寸控制在长度3.2米、宽度1.6米、高度1.4米的范围内，整体外廓没有突出的尖锐结构，所有边角都做了R15的圆角处理，

　　避免在林间穿行时剐蹭树枝、勾挂线缆，底部的离地间隙设计为280mm，搭配35度的接近角与30度的离去角，可轻松通过300mm高度的垂直障碍物，跨越400mm宽度的壕沟，在泥泞、积雪、松软沙地等地形下都能保持足够的通过能力。设计过程中对舱体的重量做了严格控制，整体结构重量控制在420kg以内，搭配动力系统后整备质量不超过750kg，可通过小型吊装设备完成转运，也可适配轻型拖车实现公路长途运输，舱体侧壁预留4组吊装孔位，孔位内部焊接加强衬套，吊装时可保证受力均匀，避免舱体变形。所有外露的金属结构件都做了军绿色环氧富锌底漆加聚氨酯面漆的涂装工艺设计，漆膜总厚度不小于120μm，可适应野外高湿度、高盐雾的使用环境，避免长期户外使用出现锈蚀问题，舱体内部的金属壁板都做了喷塑处理，表面光滑无毛刺，方便日常清理维护，也避免人员磕碰时被毛刺划伤。在安装边界的匹配上，整个舱体与行走系统的连接孔位采用标准化设计，可适配同系列的多款履带行走底盘，不需要对底盘结构做额外改动即可完成装配，动力舱的安装空间预留了通用小型柴油机、电动机的安装尺寸，可根据使用场景的动力需求更换不同类型的动力单元，舱内的座椅、置物台都采用快拆结构，通过螺栓固定在预埋安装点上，不需要焊接作业即可快速拆卸，调整舱内空间布局，满足临时载货、搭载特殊作业设备的使用需求。
