挖掘装载机械臂执行端作业结构设计

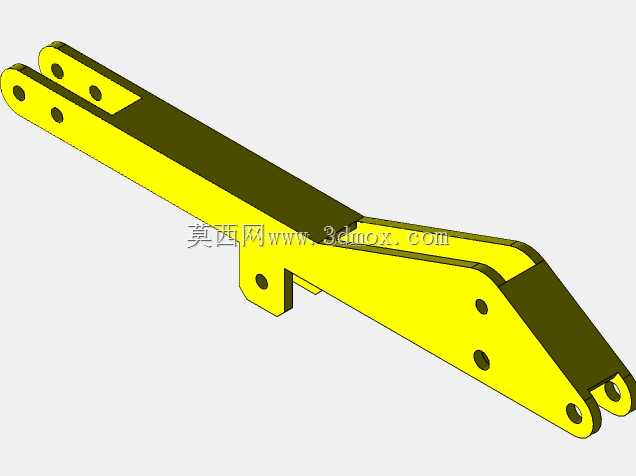

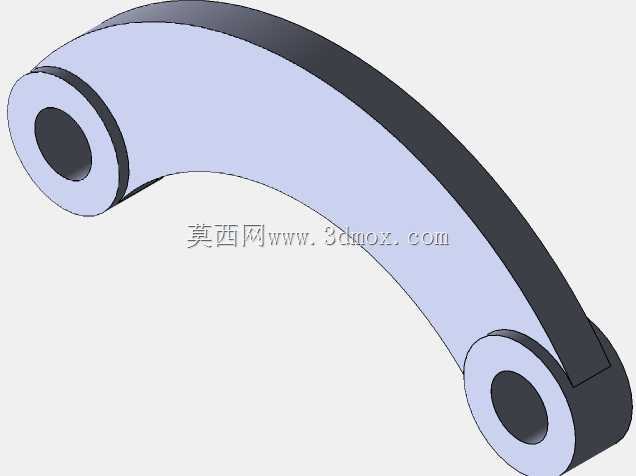

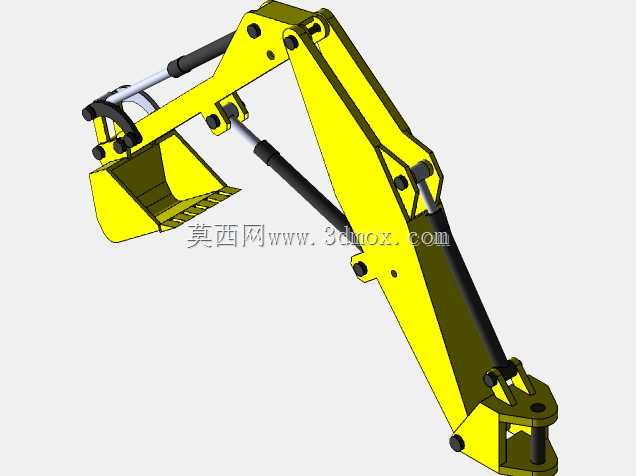

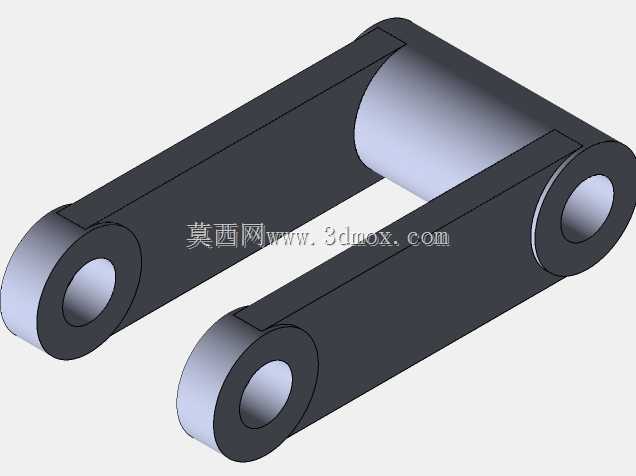

　　这套作业执行结构主要配套中小型挖掘装载设备，适配市政管网开挖、农田水利修整、厂区零散土方转运、建筑废墟清理这类作业半径有限、作业点位分散的场景，相比大型挖机的动臂结构，这套臂架的折叠收拢尺寸更紧凑，在狭窄巷道、老旧小区内部作业时，不需要额外拆解臂段就能完成转向、收放动作，不会刮碰周边管线与墙体。从实际作业逻辑来看，整个臂架采用三级铰接布局，最靠近机身的主臂段承担主要载荷传递，中间的斗杆段负责调整铲斗的作业切削角度，末端的铲斗通过四连杆结构与斗杆端的液压油缸连接，保证铲斗在整个收斗过程中，切削刃的角度始终保持在合理区间，不会出现物料撒漏或者切削阻力陡增的情况。设计阶段首先核算了不同作业姿态下的铰接点受力，

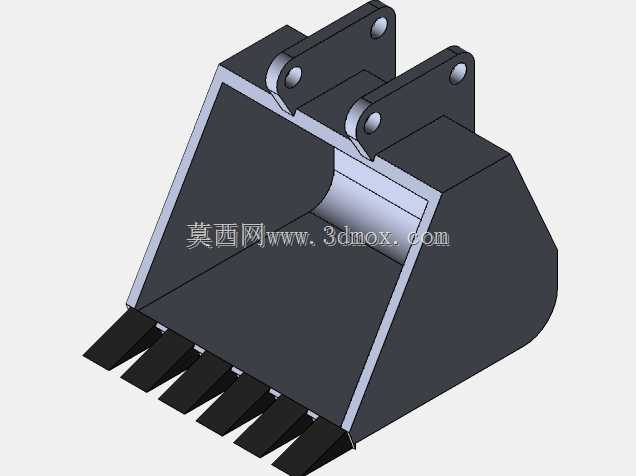

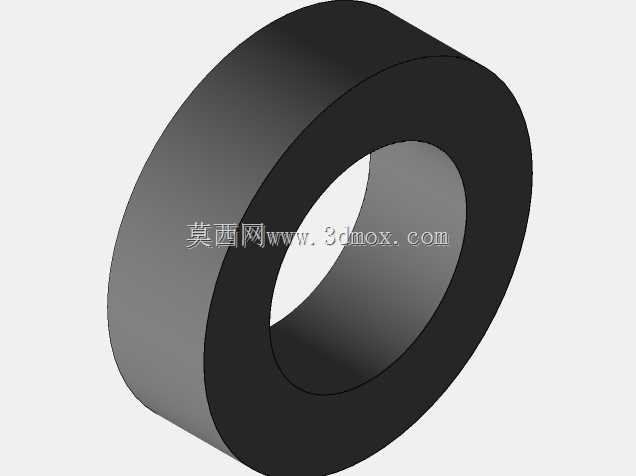

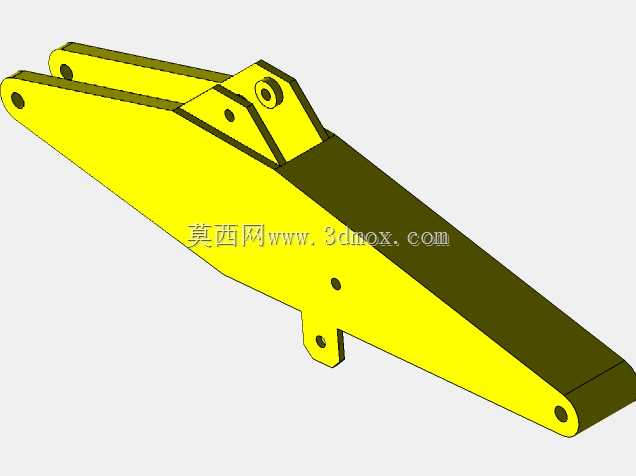

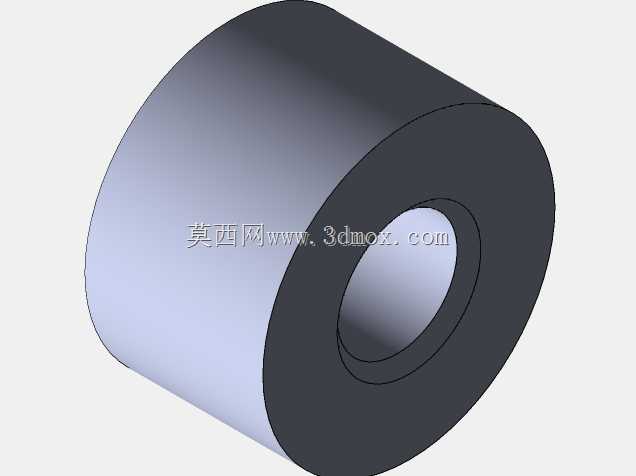

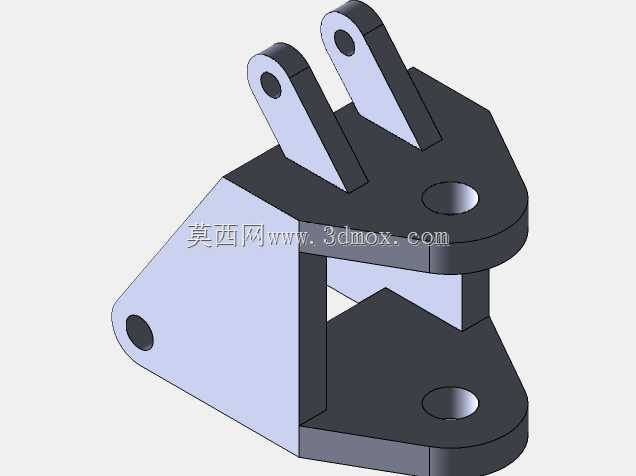

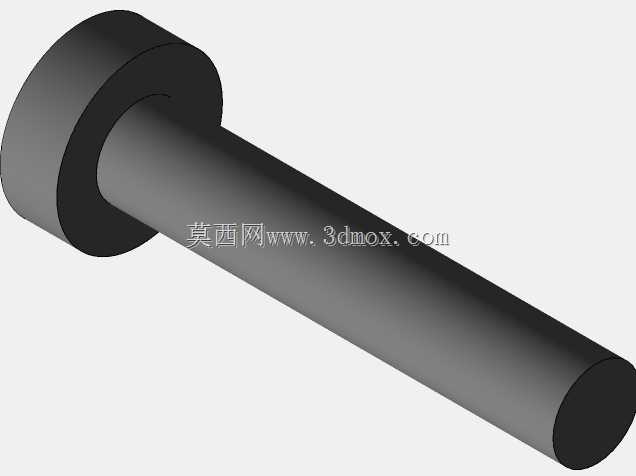

　　主臂与机身连接的铰接座采用双板夹持结构，销轴贯穿整个连接断面，避免单侧受力导致的轴孔偏磨；所有液压油缸的铰接点都做了衬套预留位，实际生产时可以更换耐磨铜套，不需要整体更换臂架结构就能完成易损件维护。臂架的板材选型上，主臂的上下翼缘采用加厚低合金钢板，腹板根据受力分布做了变厚度处理，靠近铰接座的位置腹板厚度更大，往臂端延伸的位置逐步减薄，在保证整体结构强度的前提下控制臂架自重，避免前端载荷过大导致整机翘头。液压管路的排布沿着臂架内侧的走线槽布置，每间隔固定距离设置管卡固定，在臂架折叠、伸展的全行程内，管路不会与臂架结构件发生剐蹭，也不会出现弯折半径过小导致的油路憋压问题。铲斗的切削刃采用可更换的耐磨斗齿设计，斗齿与斗唇通过螺栓连接，

　　磨损后可以单独更换斗齿，不需要整体更换铲斗；斗底的弧度设计兼顾了挖掘时的入土性能和卸料时的流畅性，当斗杆油缸收回到极限位置时，铲斗的卸料角度刚好能让粘性土方顺利滑落，不会出现斗底积料的情况。安装边界方面，这套臂架与主机转台的连接法兰孔位采用通用化设计，适配同吨位级别的多数挖掘装载设备转台接口，不需要额外改制连接座就能完成装配；臂架完全收拢时的横向宽度不超过机身宽度，转台回转时不会超出机身外廓，在狭小空间作业时的通过性更好；最大伸展半径下，铲斗的最大挖掘深度可以覆盖常规市政管沟的开挖深度要求，不需要额外加长臂段就能完成多数零散作业。铰接点的间隙控制在合理公差范围内，既保证转动时没有卡滞，也不会因为间隙过大导致作业时臂架晃动，

　　影响操作精度；所有铰接位置都预留了润滑脂注油通道，日常维护时不需要拆解结构就能完成注油保养，降低现场维护的工作量。在实际作业测试中，这套臂架在平整场地作业时，铲斗可以保持水平姿态完成地面刮平动作，不需要操作手频繁调整油缸行程；在挖掘硬土工况时，斗杆与铲斗的油缸推力匹配合理，不会出现某个油缸推力不足导致的动作卡顿；举升最大载荷时，主臂的变形量控制在允许范围内，不会因为臂架变形导致铲斗轨迹偏移，影响作业精度。
