商用航空涡扇发动机剖面结构三维设计

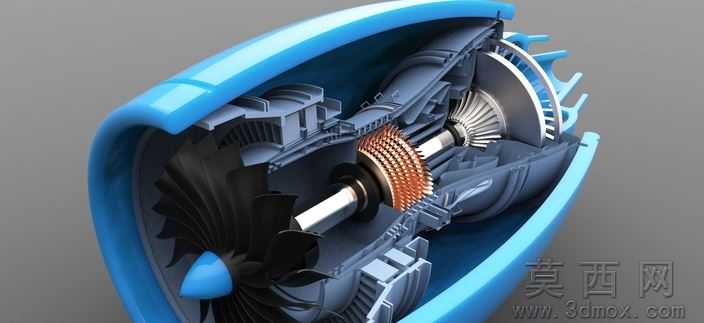

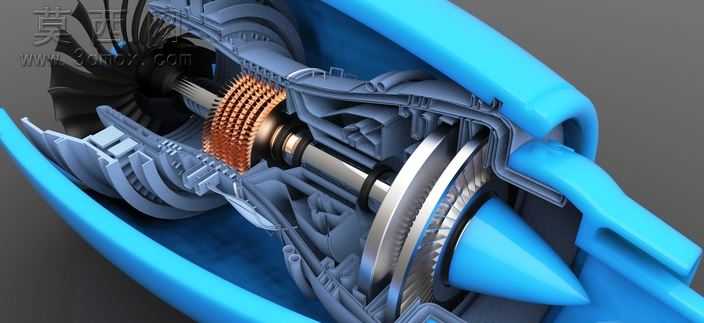

本作品为商用航空涡扇发动机的剖面展示三维模型，建模阶段围绕真实大涵道比涡扇发动机的核心工作逻辑展开，首先完成整体气动外形的轮廓搭建，精准还原发动机短舱的流线型曲面特征，保证外罩曲面的曲率连续，符合航空动力装置的空气动力学设计要求。结构设计上采用全剖视的呈现方式，从前端进气道开始，依次完成风扇叶片、低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮、尾喷管的全层级零部件建模，每一级压气机叶片的翼型截面都参考真实航发叶片的气动参数设计，叶片扭转角度沿叶高方向渐变，保证气流在压气机段的逐级增压效率。燃烧室部分还原了环形火焰筒、燃油喷嘴、点火电嘴的细节结构，涡轮段的冷却气膜孔、导向叶片的排布都做了精细化还原，转子轴系采用阶梯轴结构，清晰展示高低压转子的同轴嵌套关系，支撑轴承的安装位置也做了明确标注。材质渲染阶段针对不同零部件做了差异化材质分配：发动机外短舱采用亮蓝色航空复合材料材质，添加细微的颗粒质感模拟碳纤维蒙皮的真实触感；压气机与涡轮叶片采用高温合金金属材质，表面做哑光金属处理，叶片边缘添加轻微的高温灼烧变色效果，还原真实工作状态下的材质特征；燃烧室段的换热组件采用紫铜材质，突出金属铜的暖色调金属光泽，与周边的钢质结构形成明确的视觉区分；转子轴采用抛光不锈钢材质，表面添加细微的车削纹理提升真实感。渲染阶段采用工作室三点布光方案，主光源从侧上方45度入射，突出剖面结构的层级关系，辅助光源补亮暗部结构避免细节丢失，轮廓光勾勒发动机外罩的流线边缘，让整体模型的空间层次感更加清晰。设计思路上以科普展示与结构教学为核心目标，通过全剖的呈现方式打破发动机的封闭外壳，让观者可以直观看到空气从进气道进入后，经风扇分流、压气机增压、燃烧室燃烧做功、涡轮驱动转子、最后从尾喷管排出的完整工作流程，每一个功能段的零部件都做了等比例缩放，既保证整体结构的完整性，也兼顾了细节的可识别性，适合用于航空动力结构教学、产品展示演示等场景。
