GE喷气发动机钛合金支架结构设计

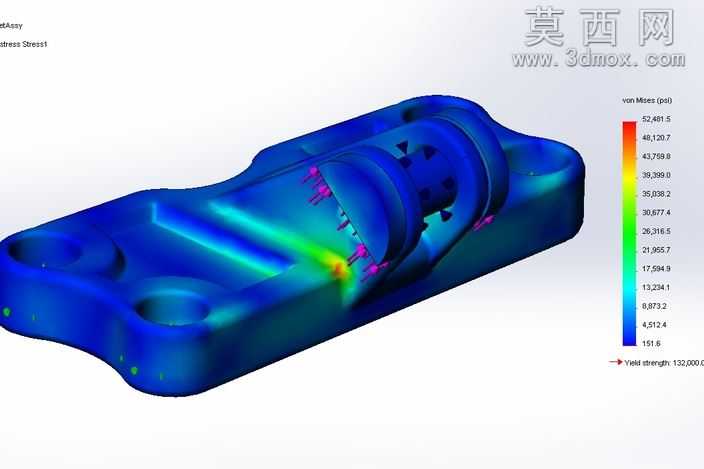

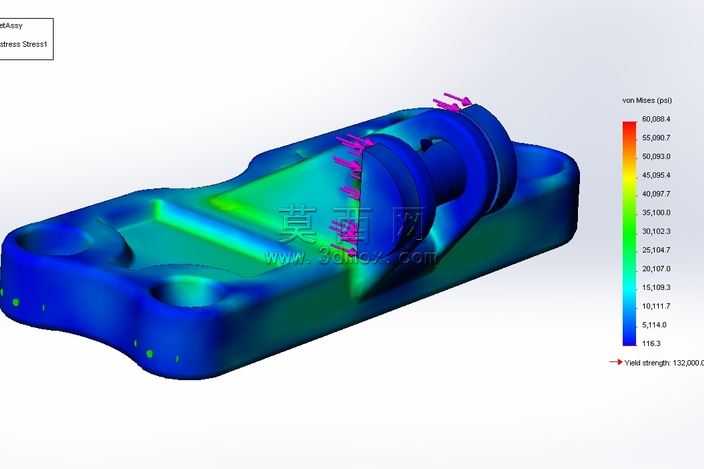

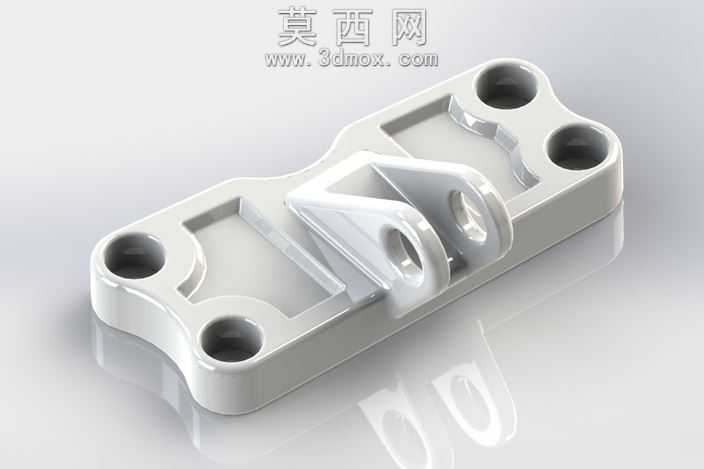

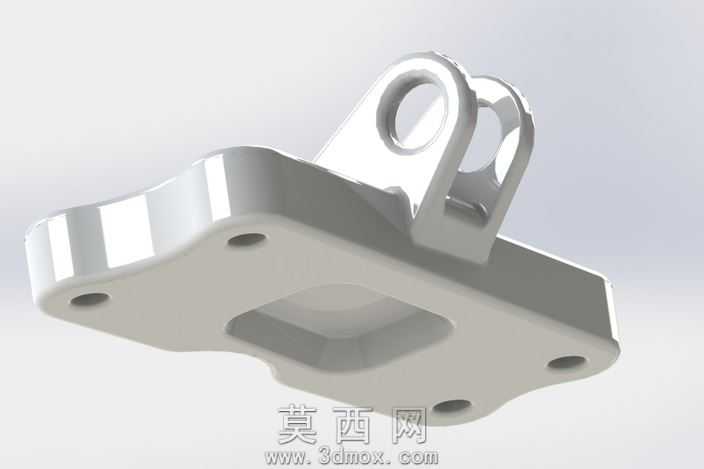

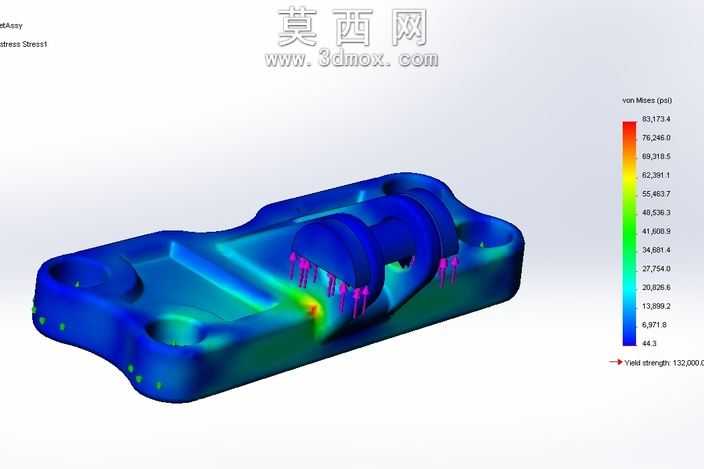

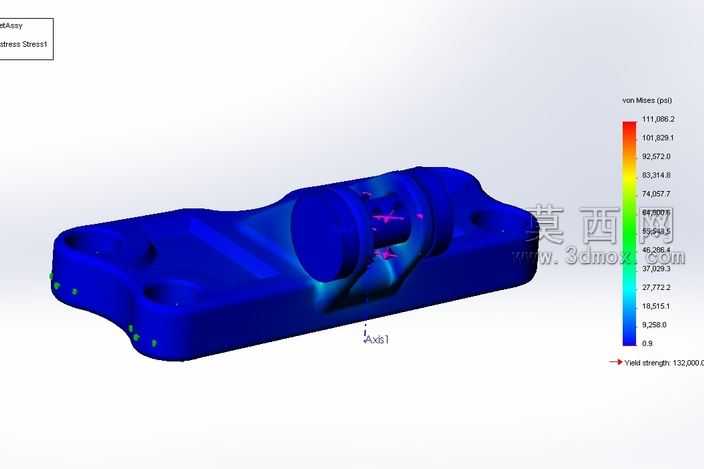

本作品为面向航空喷气发动机配套的承力支架三维设计，整体采用一体化建模思路完成结构搭建，建模过程中以实际工况载荷边界为核心依据，先完成主体安装基准面的轮廓构建，再逐步细化承力凸台、连接耳片与减重槽的细节特征。模型主体为长条形对称安装基座，基座两端对称布置四个沉头安装孔，用于支架与发动机基体的定位紧固，孔位周边做了加厚凸台处理，避免安装锁紧时出现应力集中导致的结构失效。基座中部向上延伸出双片式平行连接耳片，耳片上同轴设计有销轴安装通孔，用于对接外部管路或附属构件，耳片与基座的过渡区域采用大圆角平滑衔接，将载荷传递路径上的应力突变降至最低。基座非承力区域做了大面积的下沉式减重槽设计，在保证整体结构刚度的前提下最大化去除冗余材料，匹配航空构件轻量化的设计需求。材质设定上选用钛允钛-6铝4钒航空钛合金，该材料具备高比强度、优异的抗疲劳性能与耐高温特性，完全适配航空发动机舱的复杂工作环境。渲染阶段采用哑光金属质感材质，配合柔和的影棚布光方案，清晰呈现出支架的棱边过渡、孔位精度与曲面流畅度，直观展示结构的加工可行性。设计过程中针对四种典型工作载荷工况完成了结构强度校核，验证结果显示在所有设定载荷条件下，构件内部最大应力远低于钛合金132ksi的屈服强度阈值，相比传统同功能铜质支架，整体重量仅为原始方案的57%，在满足承力要求的同时实现了显著的轻量化效果，兼顾了结构可靠性与航空装备的减重需求，可直接用于后续的工程分析、工艺试制与装配验证环节。
