涡轮喷气发动机涡轮盘结构三维设计

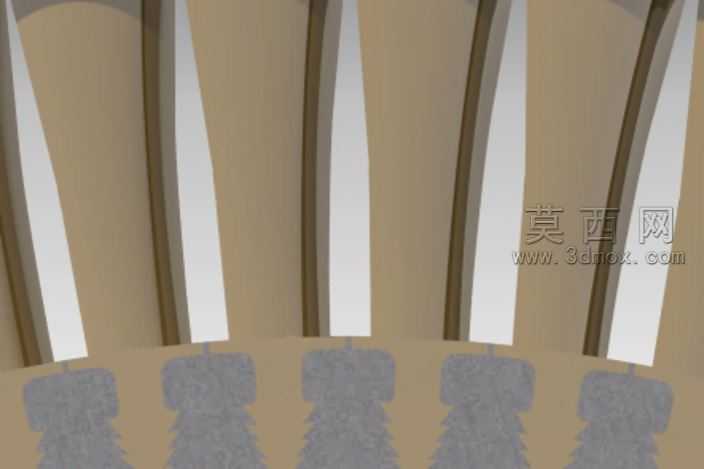

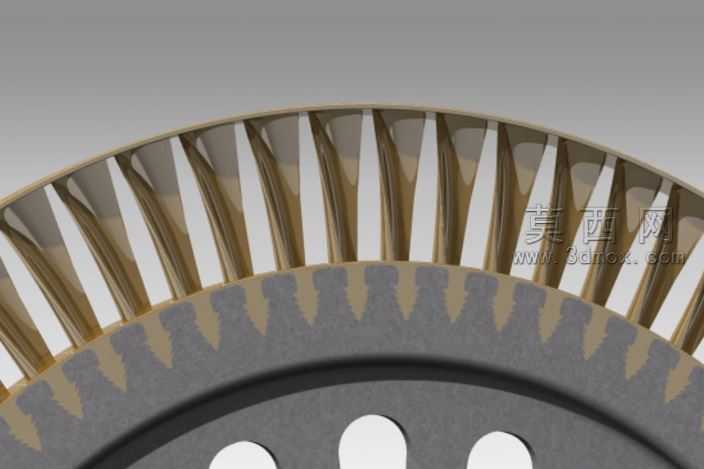

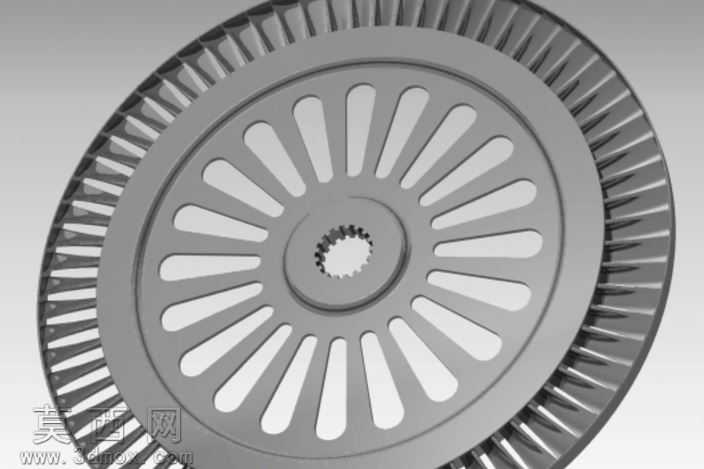

本作品为涡轮喷气发动机核心涡轮盘部件的三维建模成果，建模过程严格遵循航空发动机涡轮部件的结构设计逻辑，首先基于涡轮盘的功能需求完成整体参数化草绘，精准定位中心花键轴孔、轮盘辐板、外缘叶根安装槽的相对位置与尺寸比例。建模阶段采用多特征组合的构建方式，中心内花键通过渐开线齿形参数化生成，保证齿形精度满足传动配合要求；轮盘主体采用旋转凸台特征生成基础基体，辐板区域的减重孔通过圆周阵列特征完成均匀排布，每个减重孔的轮廓做了圆角过渡处理，避免应力集中问题；外缘的涡轮叶片安装榫槽采用精密切除特征生成，槽型与叶片榫根的配合尺寸严格匹配，保证后续叶片装配的定位精度。材质渲染阶段针对涡轮盘的高温合金材质特性，调整材质的金属粗糙度、反射率与环境光遮蔽参数，还原高温合金部件经过精密机加工后的哑光金属质感，轮盘表面做了细微的机加工纹理处理，增强模型的真实感。结构设计上充分考虑涡轮盘在高温高转速工况下的力学性能，辐板厚度从中心到外缘做渐变处理，既保证整体结构强度，又尽可能降低部件自重，减重孔的排布经过受力优化，在不影响结构刚性的前提下最大化实现轻量化效果。整体模型的特征层级清晰，参数化关联完整，可通过修改核心参数快速调整轮盘尺寸适配不同推力等级的涡轮喷气发动机设计需求，模型的装配基准面设置合理，可直接导入整体发动机装配体中完成与压气机、燃烧室、传动轴等相邻部件的配合装配，能够用于航空发动机原理演示、结构教学以及相关动力部件的设计验证场景。
