拖拉机行星齿轮传动系统三维结构模型

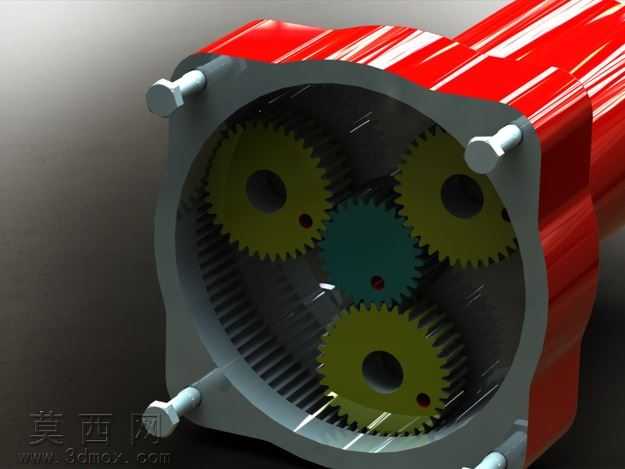

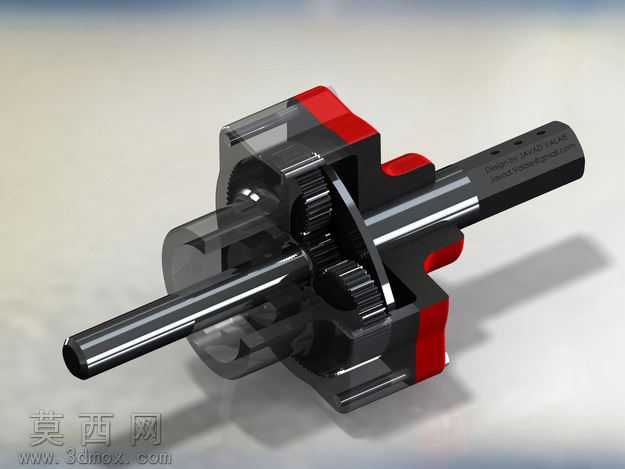

本模型为拖拉机配套的行星齿轮系统传动机构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循行星轮系的传动比设计规范，对太阳轮、行星轮、内齿圈以及输入输出轴的啮合参数进行精准匹配，保证各齿轮齿形符合渐开线圆柱齿轮的标准齿廓参数，齿侧间隙、啮合重合度均按照农用机械重载传动的设计要求设定。模型整体采用透明化外壳配合实体传动部件的渲染方案，外壳部分赋予半透明深色工程塑料材质，通过调整材质的透明度与反射参数，清晰展现内部齿轮组的排布与啮合状态，无需拆解模型即可直观观察内部传动结构；齿轮部件赋予调质合金钢材质，添加金属表面的细微磨砂质感与边缘高光效果，还原金属机加工零件的真实质感；输入输出轴采用光亮镀铬金属材质，突出轴类零件的圆柱面光洁度特征；壳体边缘的密封与定位结构采用红色橡胶材质，与深色壳体形成鲜明视觉区分，提升模型的层次感与辨识度。结构设计上，该行星轮系采用典型的NGW型行星传动结构，太阳轮与输入轴同轴连接，三个行星轮均匀分布在行星架上，同时与太阳轮、固定内齿圈啮合，输出轴与行星架刚性连接，实现大传动比减速与扭矩放大功能，适配拖拉机作业时的大扭矩输出需求；模型完整还原了行星架的定位销轴、齿轮端面的挡圈限位结构、壳体的轴承安装位、轴端的连接孔位等细节，各零部件之间的装配关系完全符合实际机械装配逻辑，可直接用于装配干涉检查、运动仿真动画制作，也可作为农用机械传动系统教学演示的直观教具，帮助理解行星齿轮系统的动力传递路径、减速增扭原理以及各部件的协同运作机制，建模过程中对非关键的工艺倒角、微小圆角进行了适度简化，在保证结构准确性的前提下优化了模型的面数，兼顾展示效果与运行流畅度。
