户外便携小型火箭炉结构设计

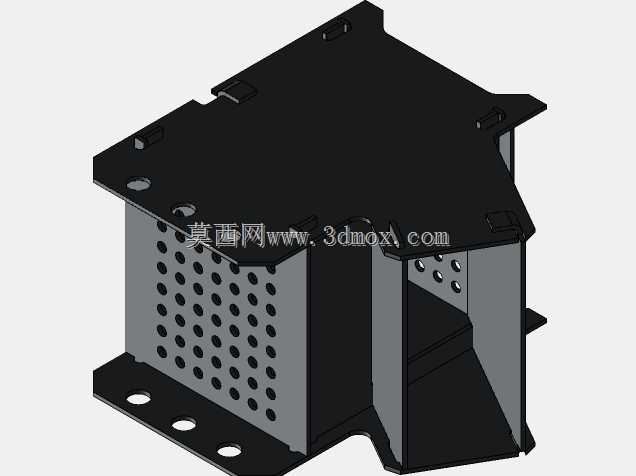

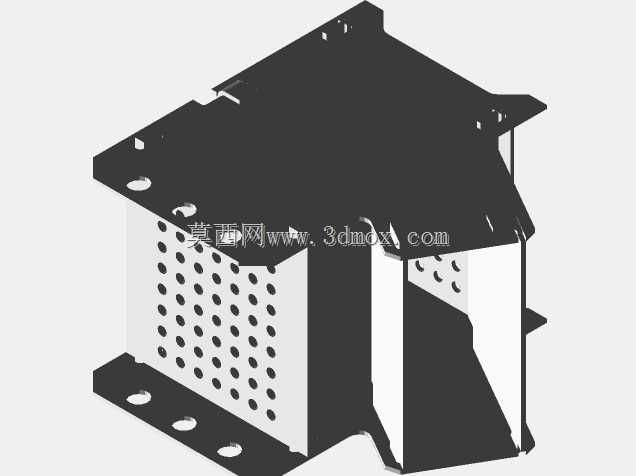

　　这款小型火箭炉的结构设计，核心围绕户外无依托场景下的高效燃烧需求展开，区别于传统开放式野炊炉的热量散失问题，整体采用折边钣金拼接结构，所有外露棱边均做了1.5mm的圆角翻边处理，避免户外搬运、使用过程中划伤操作人员，同时翻边结构也能提升薄钣金壳体的整体刚性，减少高温灼烧下的形变概率。炉体整体采用立式窄腔结构，进料口设置在侧下方，燃料从侧部投入后会在立式燃烧腔内形成向上的抽力，也就是火箭炉核心的烟囱效应，不需要额外配置鼓风设备，仅靠自然进风就能让木柴、固体燃料块充分燃烧，减少燃烧不充分产生的浓烟，同时火焰会集中从顶部的格栅区域向上喷出，热量集中效率远高于普通开放式炉架。

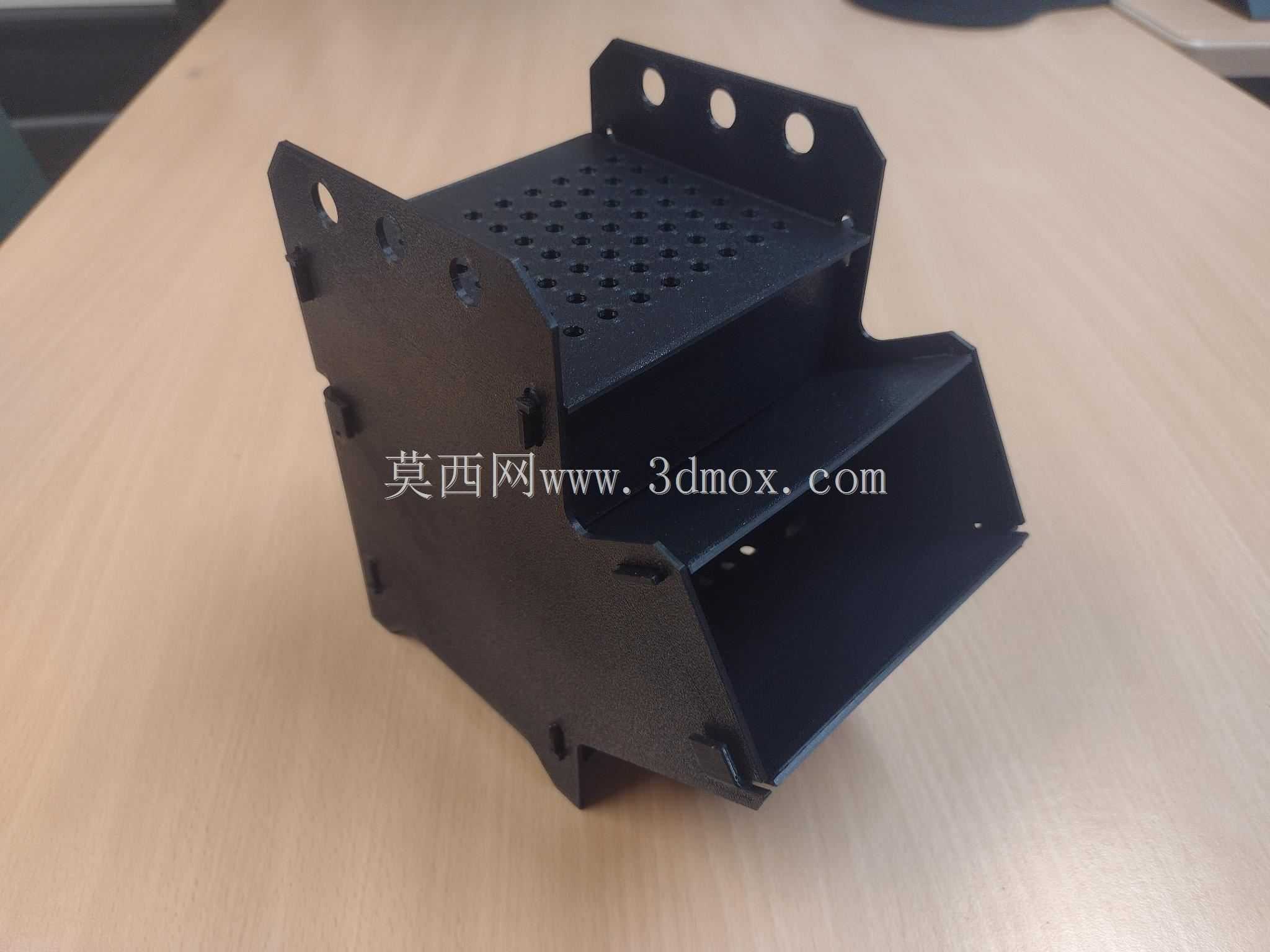

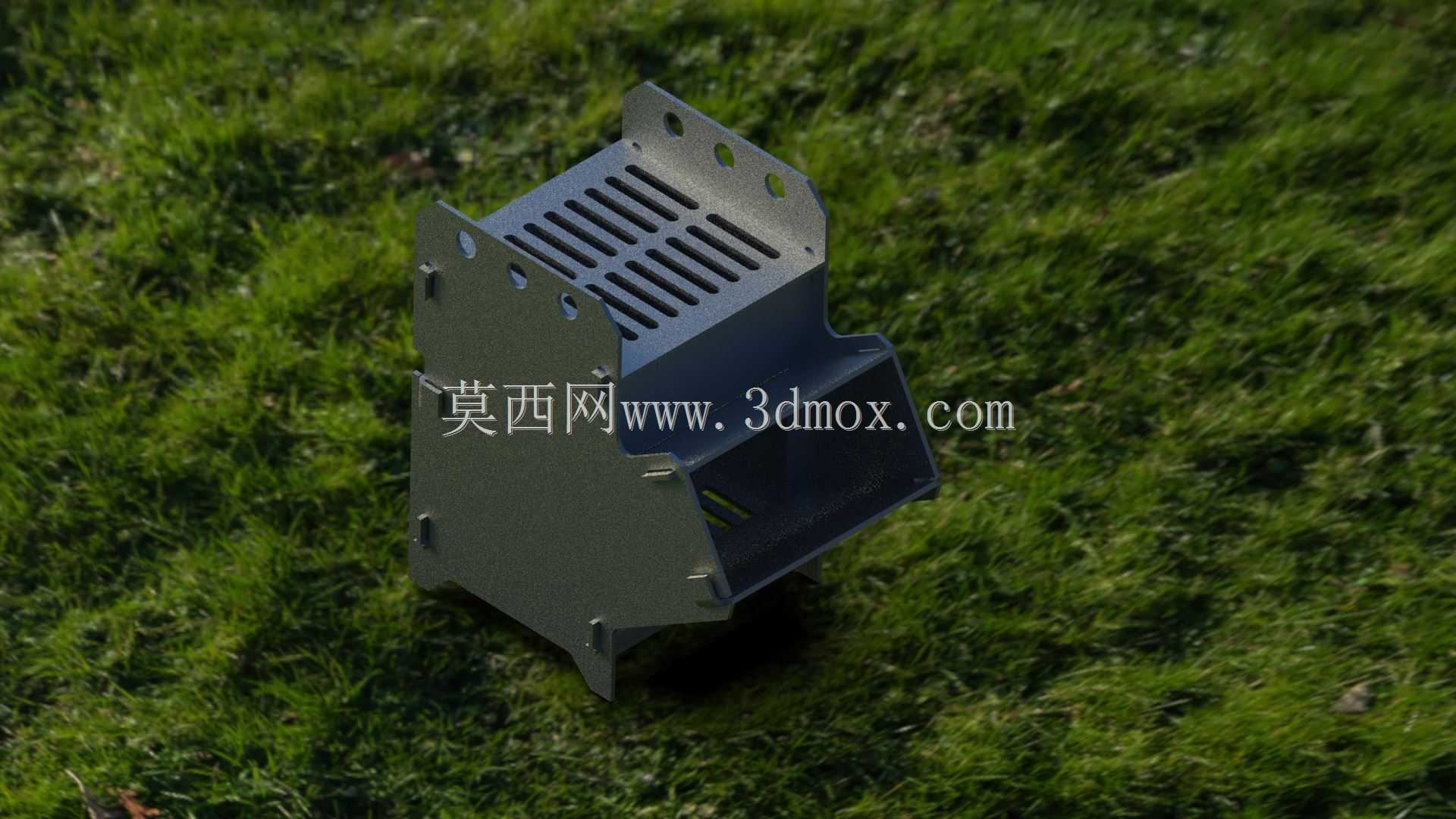

　　从实际应用场景来看，这款炉具主要面向单人或双人短途户外露营、徒步穿越、野外作业时的炊事需求，顶部的格栅承托结构做了等距开槽设计，槽宽控制在8mm，既可以承托常规的户外套锅、烧水壶，也能让燃烧产生的灰烬直接从槽缝落入下方的集灰区域，避免灰烬堆积堵塞燃烧腔的进风通道。炉体侧面预留的多个安装孔位，一方面是用于钣金件之间的拉铆固定，不需要采用满焊工艺，降低加工难度的同时也能减少焊接变形带来的装配误差，另一方面部分孔位可用于选配安装侧边支架，拓展放置小型调料罐、点火器的置物空间，也可以通过孔位穿入金属挂钉，在不使用时将炉体挂在背包外侧或者营地置物架上，减少收纳空间占用。

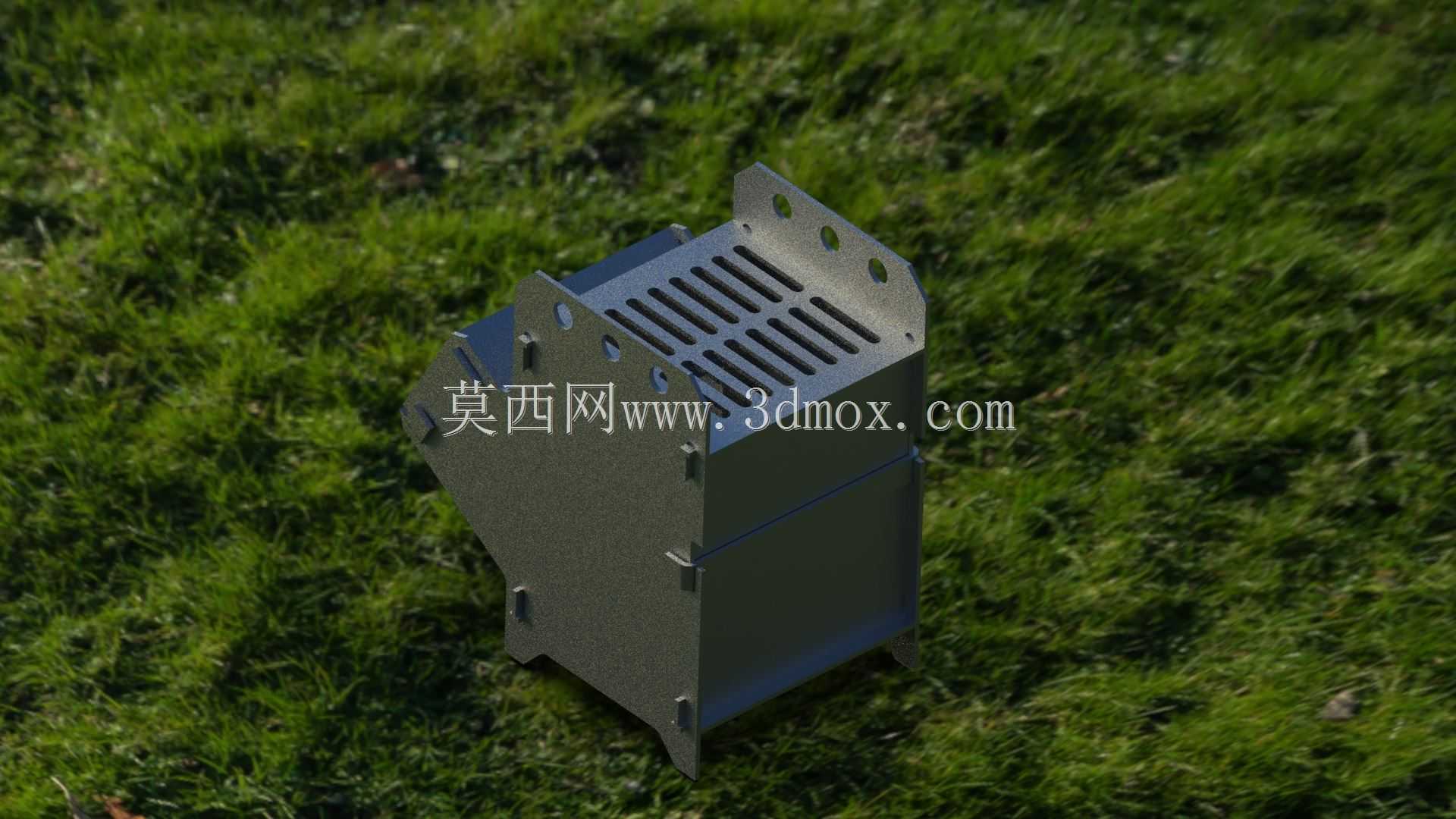

　　设计过程中针对户外使用的磕碰场景做了针对性强化，炉体底部的四个支撑脚采用一体裁切折弯结构，向外张开15度角，放置在不平整的草地、泥土地面时能获得更大的支撑跨度，降低侧翻风险，支撑脚的底端做了尖角处理，在松软地面放置时可以轻微插入土层，进一步提升放置稳定性。燃烧腔的内壁与外壁之间预留了3mm的空气隔热层，能减少外壁的温度传导，避免使用过程中误触外壁造成烫伤，同时也能减少炉体向周边的热量辐射，在帐篷周边使用时降低引燃周边织物的风险。

　　从安装边界来看，这款炉具所有钣金零件均采用2mm厚的冷轧钢板裁切折弯成型，不需要复杂的曲面成型工艺，普通的激光切割、数控折弯设备即可完成所有零件的加工，单台产品的所有零件展开后可在一张400600mm的标准板材上完成排样，材料利用率能达到82%以上，适合小批量定制加工。装配过程不需要特殊工装，仅用拉铆枪和普通螺丝刀即可完成整机组装，零件之间的定位靠折弯边的止口配合，装配公差控制在±0.2mm，组装后炉体的整体晃动间隙小于0.3mm，燃烧时不会因为零件松动产生异响。

　　实际使用时，燃料适配范围较广，直径3cm以内的干树枝、固体酒精块、压缩木质燃料块均可使用，进料口的尺寸设计为10080mm，添加燃料时不需要将顶部的锅具移开，从侧部即可完成续料操作，避免续料时被高温锅体烫伤。燃烧后的灰烬会集中沉积在炉体底部的空腔内，使用结束后待炉体冷却，仅需翻转炉体即可倒出所有灰烬，清理过程不需要拆解零件，维护难度极低。炉体表面采用高温喷塑处理，可耐受600℃的持续高温，长期灼烧后不会出现漆层脱落、生锈的问题，适合在高湿度的户外环境下长期存放使用。
