滚轮摆杆式行程限位开关三维结构

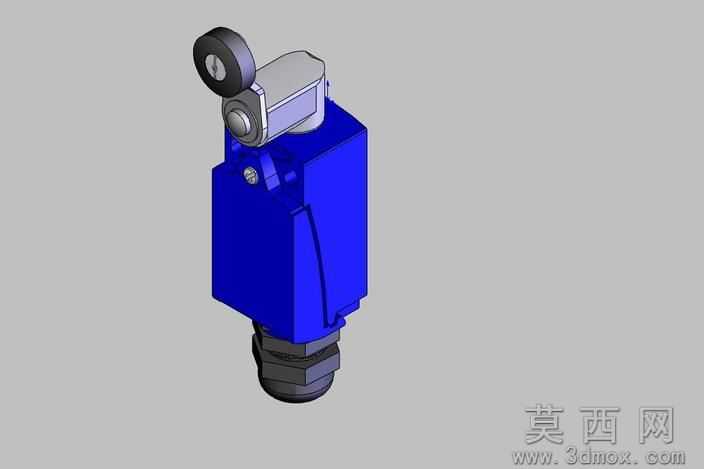

本作品为滚轮摆杆式行程限位开关的三维建模成果，建模过程严格遵循工业级电气元件的实际尺寸比例与装配逻辑，完整还原了该类限位开关的全部结构细节。建模阶段首先梳理产品的层级装配关系，将整体结构拆分为顶部滚轮触发组件、摆杆传动机构、中部密封壳体、底部线缆接头四大核心模块，各模块独立建模后按照实际装配约束完成组合，确保各活动部件的运动逻辑与真实产品一致：顶部滚轮受外力触发时可带动摆杆绕转轴转动，进而触发壳体内部的微动触点结构，完整复现行程开关的触发动作路径。材质与渲染阶段针对不同部件的实际材质属性做了精细化区分：顶部滚轮采用黑色硬质工程塑料材质，还原其耐磨防滑的表面质感，摆杆与金属转轴部分做了金属哑光银的材质处理，模拟锌合金压铸部件的细腻金属肌理，中部主壳体采用饱和度适中的蓝色工程塑料材质，还原工业电气元件常用的壳体配色与哑光塑料质感，底部线缆接头部分做了黑色防滑纹理处理，还原橡胶密封接头的防滑结构与材质特性，壳体表面的固定螺丝也做了金属质感还原，细节处的结构刻画完全匹配实物的装配特征。设计思路上，该模型重点还原了这类限位开关的工业实用属性，结构上充分考虑了产品的防护设计：壳体接缝处做了密封结构预留，底部线缆接头做了防水锁紧结构设计，摆杆转轴处做了防尘密封处理，完全符合工业现场使用的限位开关的结构设计逻辑，可用于工控设备的布局演示、自动化产线的虚拟装配调试、电气元件选型展示等场景，模型各部件的结构比例精准，装配关系清晰，无多余冗余结构，能够直观展现滚轮摆杆式行程开关的完整构造与工作原理。
