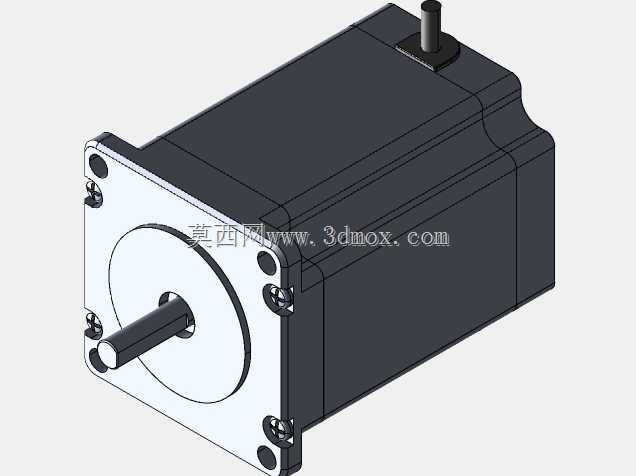

57系列76机身长度步进电机三维结构

　　做非标设备结构设计快十年，57系列步进电机是选型表里出现频率最高的执行元件之一，这次拿到的76机身长度款三维模型，从安装配合到细节结构都还原得足够落地，完全能直接用到设备装配体里做干涉检查、布局校核。先从实际应用场景说，这款电机的出力特性刚好覆盖大部分中小型自动化设备的单轴驱动需求，不管是小型皮带输送线的主动辊驱动、点胶设备的XYZ轴位移平台传动，还是半自动装配工位的滑台进给、包装设备的送膜机构动力输入，甚至是小型雕刻机的进给轴驱动，它的扭矩输出和机身尺寸都能匹配上，不会像42电机那样在稍大负载下出现失步，也不会像86电机那样占用过多安装空间、增加设备整体重量。从实际用途来看，这款电机作为开环控制系统里的核心执行元件，

　　不需要额外加装编码器就能实现精准的角位移控制，搭配对应的驱动器接收脉冲信号，就能按照设定的转速、转角完成动作，对于成本控制严格、定位精度要求在0.1mm级别的设备来说，是性价比极高的动力选择，很多入门级自动化设备、教学实训装置里，几乎都能看到同规格电机的身影。再说到产品本身的功能特性，76mm的机身长度对应的是该系列里中等偏大的扭矩档位，相比同安装尺寸的41mm、56mm机身款，它的低速扭矩更足，带丝杆传动垂直负载的时候不容易出现溜车问题，出线端采用的是侧出式接线座设计，相比后出式的接线结构，在轴向安装空间紧张的场合更有优势，不会因为尾部接线插头的长度额外占用设备内部的纵深空间，输出轴采用单出轴D型切边结构，

　　搭配联轴器的时候不需要额外加工定位平面，直接用紧定螺丝锁紧就能传递扭矩，避免轴和联轴器之间出现打滑空转的问题。聊到设计思路，这款电机的三维结构完全按照量产实物的装配逻辑搭建，前端盖的四个安装孔位严格遵循57系列步进电机的通用安装规范，孔距、安装孔的沉头深度、止口的直径和突出高度都和实物一致，做安装板设计的时候直接调用模型里的安装孔特征就能出图，不用反复核对样本参数。机身外壳采用的是拉伸铝型材的结构，表面做了氧化发黑处理，模型里还原了外壳的散热筋结构，实际工作的时候这些筋条能增加和空气的接触面积，提升长时间运行的散热效率，避免电机温升过高导致扭矩下降。后端盖和机身的配合采用止口定位加螺丝锁紧的结构，模型里把端盖上的固定螺丝位置、

　　轴承室的配合尺寸都做了还原，要是后续需要做电机的拆解维修模拟、或者定制改装后端的编码器安装座，直接在这个模型基础上修改就行，不用从零开始测绘。最后说外形尺寸和安装边界，这款电机的安装法兰是标准57mm见方的结构，四个安装孔的中心距是47mm，适配M4的安装螺丝，前端输出轴的直径是6.35mm，轴伸长度根据常规量产规格做了还原，D型切边的位置和尺寸也符合通用配件的配合要求，机身总长度从前端盖安装面到尾部外壳的总长度是76mm，侧出接线座的突出高度、接线端子的间距都做了准确建模，在做设备布局的时候，能准确预留接线的弯折空间，避免出现装配的时候接线座和设备钣金、其他零部件干涉的问题。另外模型里也还原了前端盖的油封结构、输出轴的轴承安装位，做运动仿真的时候能准确设置转动副的位置，模拟电机实际运行的状态，不管是做设备的方案演示、还是结构件的详细设计，这个模型的细节精度都能满足工程使用要求，不用再花时间去补画遗漏的结构特征。
