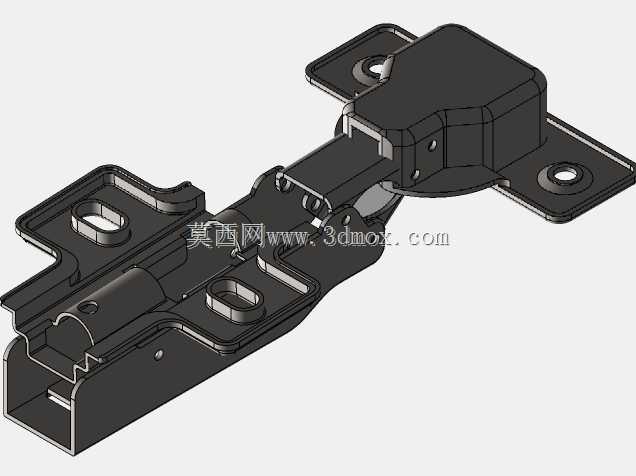

家具柜门隐藏式阻尼缓冲铰链结构

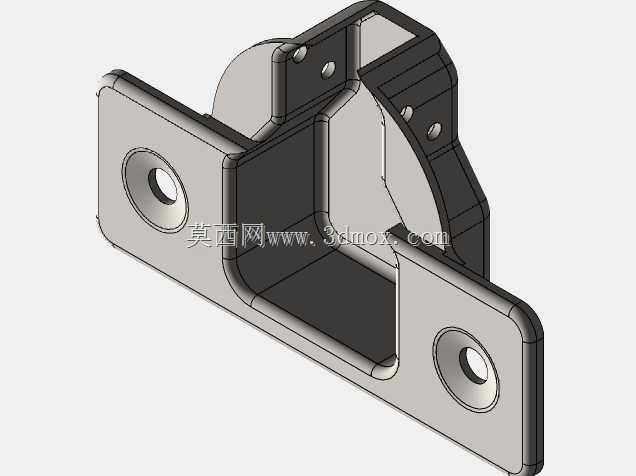

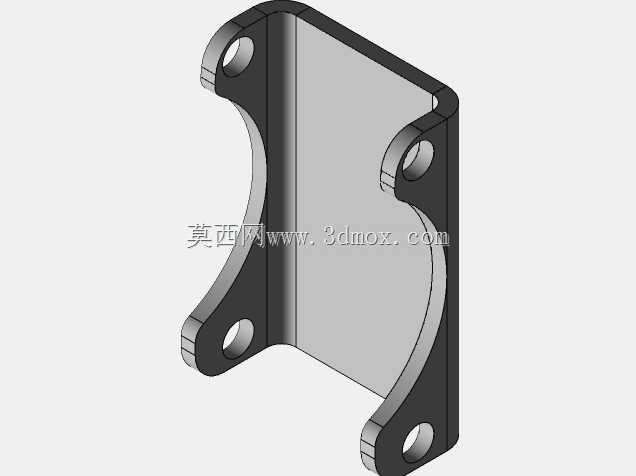

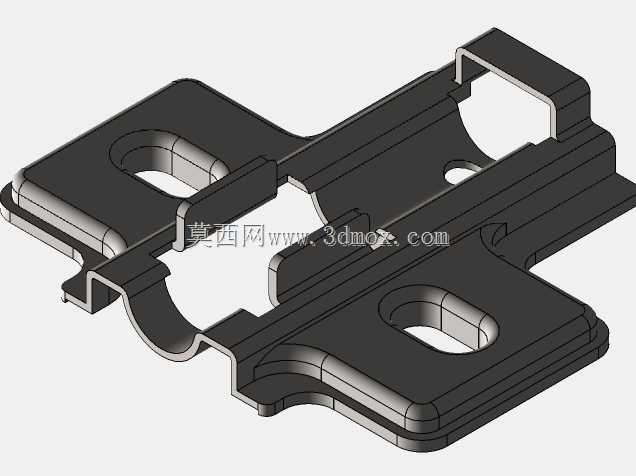

　　这款阻尼缓冲铰链是定制家具、板式柜体装配环节中应用极广的连接构件，主要承担柜门与柜体侧板的活动连接功能，同时实现柜门闭合过程的阻尼缓冲，避免柜门关闭时与柜体发生刚性碰撞产生噪音、磕碰掉漆的问题，在民用衣柜、橱柜、卫浴柜，以及办公文件柜、设备防护柜门的装配场景中都有大量应用。从结构设计逻辑来看，这款铰链采用分体式基座加活动摇臂的组合结构，固定端设置两个带沉台的安装孔位，可直接通过自攻螺丝固定在柜体侧板的预设安装位上，活动端同样预留对应安装孔，与柜门背面的预埋螺母或者直接攻丝连接，安装时可通过基座上的调节螺钉实现前后、上下、左右三个维度的位置微调，抵消柜体加工、门板裁切产生的尺寸误差，保证柜门装配后缝隙均匀、开合顺畅。

　　铰链的核心阻尼结构集成在摇臂中部的封闭壳体内，采用液压阻尼杆配合弹簧复位的组合方案，当柜门开合角度小于预设阈值时，阻尼结构开始介入，抵消弹簧的复位拉力，让柜门以均匀缓慢的速度完成闭合，不会产生撞击声响，同时阻尼结构做了全封闭处理，可避免日常使用过程中灰尘、潮气进入阻尼腔，延长构件的使用寿命，即使在厨房、卫生间这类高湿度、多油烟的使用场景下，也能长期保持稳定的缓冲性能。从安装边界尺寸来看，这款铰链属于直臂全盖款型，适配16-22mm厚度的常规板式柜门，安装时要求柜体侧板距离柜门边缘的预留间隙控制在合理范围内，固定基座的安装孔位间距符合通用家具五金的安装标准，可直接替换市面上同规格的常规铰链，不需要重新在柜体或者门板上打孔，

　　降低后期维护替换的成本。摇臂部分采用多段式冲压铆接结构，各个转动配合位置都设置了耐磨衬套，减少反复开合过程中的金属摩擦损耗，经过常规疲劳测试可满足数万次开合无故障的使用要求。整体外形做了黑化处理，表面平整无毛刺，安装后隐藏在柜门与柜体的缝隙之间，不会外露影响柜体的整体外观效果，适配各种风格的板式家具装配需求。在结构建模过程中，各个转动副的配合间隙都按照实际冲压件的公差要求做了预留，阻尼壳体的内部腔体尺寸匹配常规液压阻尼杆的安装尺寸，安装孔位的沉台深度、孔径都严格对应自攻螺丝的装配要求，可直接用于家具结构设计阶段的装配干涉检查，也可作为五金件选型的参考依据，帮助结构设计师提前确认柜门开合过程中的运动轨迹，避免设计阶段出现柜门与柜体、相邻层板的碰撞问题。
