车间壁挂式多门储物壁橱结构设计

　　这款壁挂式储物壁橱的设计，最初是针对机加工车间工位旁零散工具、工装附件、操作记录文件的就近收纳需求展开的，区别于落地式储物柜，壁挂安装的形式完全不占用地面作业空间，尤其适配CA6140这类普通车床周边的工位布局——车床操作侧的地面需要预留工件周转、操作人员走动的安全距离，落地柜往往会挤占通行空间，而贴墙安装的壁橱可以布置在车床侧方的墙面空余区域，操作人员转身即可存取常用的扳手、卡盘扳手、垫片、工序卡等物品，不用往返车间远端的工具柜，能有效减少作业过程中的无效走动时间。

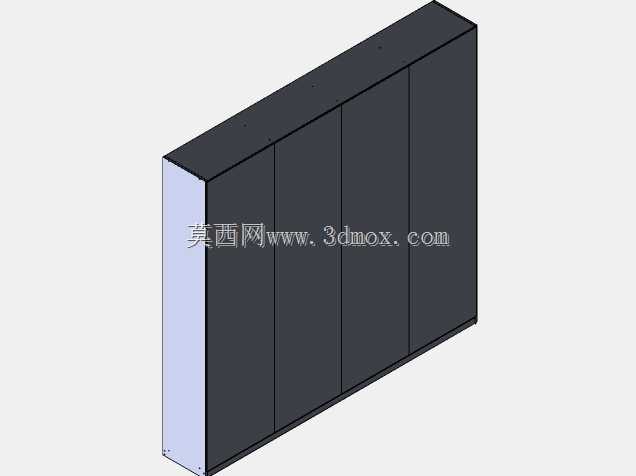

　　从结构设计逻辑来看，这款壁橱采用整体式钣金焊接框架，背部预留了四个挂装孔位，安装时需要匹配墙面的膨胀螺栓点位，挂装孔的位置做了局部加厚的补强板，避免长期承重后孔位变形导致柜体下坠。柜体的深度控制在220mm，这个尺寸是经过现场测算的：机加工车间墙面到设备操作位的常规距离在800-1000mm，220mm的深度既不会因为柜体突出墙面过多磕碰过往人员，也能容纳常规尺寸的工具盒、A4文件袋、小型量具盒等物品，不会出现储物空间过浅无法放置常用物品的问题。柜体总高度为1200mm，宽度为1600mm，横向分为四个独立的柜门，每个柜门对应一个独立的储物腔，不同腔室可以分类存放不同类型的物品，比如靠近车床操作位的腔室放置常用操作工具，相邻腔室放置量具和检测记录文件，最外侧腔室放置清洁用品和备用耗材，分类存储能避免物品混放导致的取用混乱。

　　柜门采用内嵌式平板结构，门板和柜体框架之间预留了1.5mm的均匀装配间隙，门板内侧四周粘贴有缓冲密封条，一方面可以避免车间内的切削液雾气、金属粉尘进入柜内污染存放的量具和纸质文件，另一方面开关门时不会产生金属碰撞的异响，适配车间的降噪管理要求。每个柜门都配备了独立的嵌入式拉手，拉手没有突出门板平面，避免过往人员被突出部件刮扯工作服，同时预留了挂锁孔位，对于贵重的量具、专用工装可以上锁管理，避免无关人员随意动用。柜体内部没有设置过多的活动层板，仅在每个腔室中部设置了一块固定的承重隔板，隔板下方做了三角加强筋支撑，单块隔板的承重设计不低于15kg，足够放置常规的工具和耗材，固定层板的设计相比活动层板有更好的结构强度，不会因为层板支撑件松动导致物品掉落，也减少了活动配件的损耗，适合车间这类使用频率高、使用环境相对复杂的场景。

　　在安装边界的考量上，这款壁橱要求安装的墙面为实心砖墙或者混凝土承重墙，禁止安装在轻质隔断墙面上，挂装螺栓的埋入深度不低于80mm，安装完成后柜体的水平度偏差不能超过2mm/m，避免长期使用后柜体倾斜导致柜门开关不畅。柜体底部距离地面的高度建议设置在1400mm，这个高度下，柜体底部不会被地面清扫的积水、切削液喷溅侵蚀，同时身高160-185cm的操作人员都可以在不用踮脚、不用过度弯腰的状态下存取柜内所有层板的物品，符合人机工程学的操作要求。柜体的外露边缘全部做了R3的圆角倒钝处理，没有尖锐的毛刺和棱角，避免操作人员在存取物品时被划伤，所有钣金拼接处的焊缝都做了打磨平整处理，表面采用深灰色的喷塑处理，耐油污、耐切削液腐蚀，日常清洁只需要用沾了清洁剂的抹布擦拭即可，不会因为车间常见的油污附着导致表面难以清理。

　　从实际应用场景延伸来看，这款壁橱除了适配机加工车间的工位旁存储，也可以用在设备维修间、仓储分拣区的墙面储物，甚至是实验室的工具存储场景，整体结构没有多余的复杂装饰，全部围绕实用、耐用、易维护的工业场景需求设计，没有冗余的结构件，生产加工的工艺性好，所有钣金件都可以通过常规的激光切割、折弯、焊接工艺完成加工，不需要特殊的加工设备，适合批量生产制作。在建模过程中，所有的钣金折弯系数都按照常规冷轧钢板的加工参数设置，门板和框架的配合间隙、铰链的安装位置都做了对应的装配干涉检查，确保实际加工装配时不会出现部件干涉、装不上的问题，每个安装孔位的位置都标注了对应的定位尺寸，生产时可以直接根据模型导出的工程图进行下料加工，不需要二次调整尺寸。
