L12微型直线驱动执行机构结构设计

　　在桌面级小型自动化设备、精密实验装置、消费级智能硬件的结构选型中，小行程线性执行部件的空间适配性一直是结构工程师重点考量的维度，这类部件不需要大推力输出，但对安装边界、运行平顺性、外形集成度有极高要求，L12系列微型线性执行器正是瞄准这类细分场景开发的直线驱动部件。从结构设计逻辑来看，这款执行器采用集成式驱动布局，将驱动电机、减速组、传动丝杆、位置反馈元件全部整合在细长型的金属壳体内，没有外凸的冗余结构，整体截面为规整的方形，外壳做了阳极氧化硬质处理，既可以提升表面耐磨性能，也能在紧凑安装空间内避免与周边结构件产生剐蹭干涉。执行器的伸出杆采用不锈钢材质，表面做了低粗糙度抛光处理，配合内部的导向衬套，

　　在全程伸缩过程中可以保持极低的径向晃动量，对于需要精准对位的轻载推送场景，这种低旷量的设计能大幅减少末端执行件的位置偏差，不需要额外加装辅助导向结构就能满足使用精度要求。从安装边界来看，这款执行器的尾端设计了铰接式安装耳，前端伸出杆端部也预留了标准的铰接连接孔，既可以采用两端铰接的安装方式实现小角度摆动推送，也可以通过加装侧面安装夹块将壳体固定在设备型材的安装槽内，适配多种安装姿态。整体细长的杆状外形可以深入狭窄的设备内部空间完成推送动作，比如在小型医疗检测设备的试剂仓启闭、桌面3D打印机的平台微调、智能门锁的锁舌驱动、小型航模的舵面控制这类空间极度受限的场景中，这类微型执行器的空间优势是普通大尺寸电动推杆无法替代的。

　　在功能特性层面，这款执行器的内部传动采用微型丝杆副配合金属齿轮减速组，将高速旋转的电机输出转速降到适配直线推送的区间，运行过程中噪音极低，不会对周边的精密检测元件造成振动干扰，同时丝杆副的自锁特性可以在断电状态下保持当前伸出位置，不需要额外加装制动结构就能维持负载位置，简化了配套驱动电路的设计逻辑。设计过程中，工程师特意将驱动电路的接线端布置在执行器尾端的侧面，接线后线缆可以顺着壳体方向走线，不会额外增加径向安装尺寸，对于需要多组执行器并排密集安装的场景，这种走线设计可以大幅压缩排布间距，提升设备内部的空间利用率。从实际应用的适配性来看，这款执行器的推力区间覆盖轻载推送的常见需求，行程规格可以根据不同场景的推送距离灵活选型，

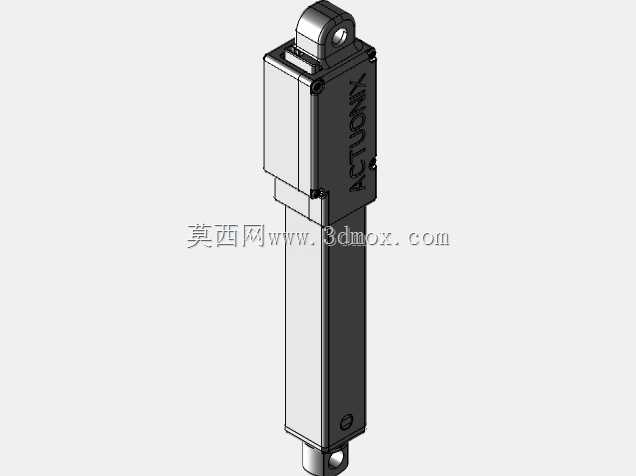

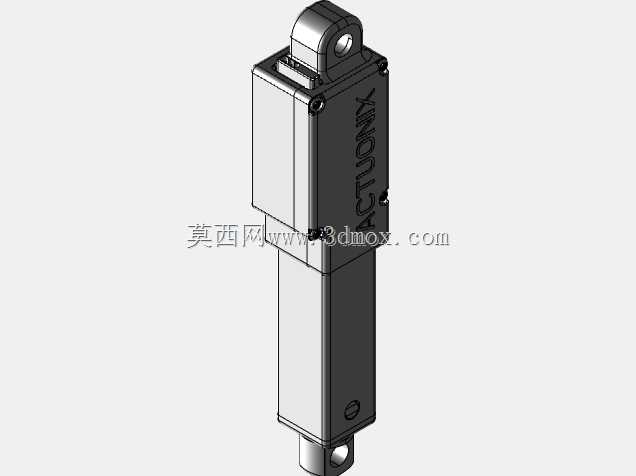

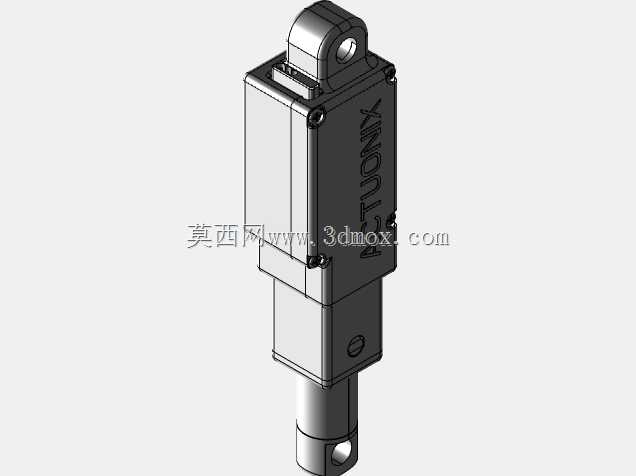

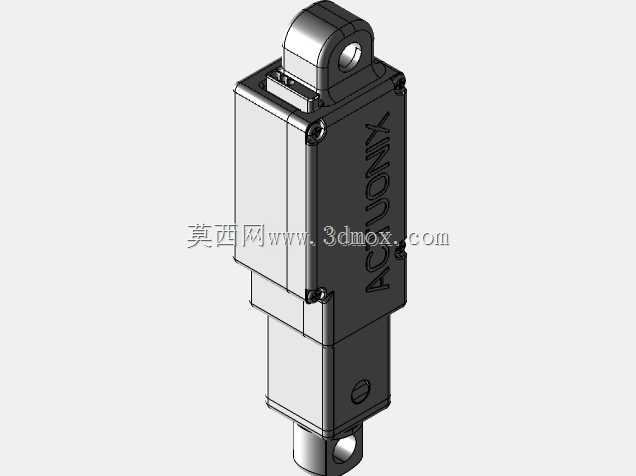

　　不需要对主体结构做修改就能适配不同行程的版本，对于做系列化设备开发的结构工程师来说，可以直接复用安装接口，减少整机结构的改型工作量。在三维建模过程中，模型完整还原了执行器的所有外部安装特征，包括尾端铰接孔的尺寸公差、壳体上的安装定位平面、伸出杆端部的连接螺纹尺寸、接线端的出线位置，在做设备整体装配干涉检查时，可以直接调用模型完成布局验证，不需要反复核对二维样本的尺寸参数，能有效减少设计阶段的尺寸错配问题。同时模型也还原了执行器伸出和缩回两个极限位置的外形状态，在做运动仿真时可以模拟全程伸缩过程中的运动包络，验证执行器在动作过程中是否会和周边的线束、结构件产生运动干涉，提前规避装配后出现的动作卡滞问题。对于做小型智能硬件开发、桌面自动化装置设计的工程师来说，这类成熟的标准化微型驱动部件可以大幅减少自研驱动结构的工作量，只需要根据安装空间、推力、行程要求选对对应规格，就能快速完成驱动部分的结构设计，把更多精力放在核心功能结构的优化上。
