带操作平台的工业立式搅拌混合装置

　　这套带操作平台的立式搅拌装置，主要面向化工配料、食品浆料调配、水处理药剂混配这类需要批量均匀混合液相或固液两相物料的生产场景，在中小型生产车间的配料工段、废水处理站的药剂投加间都能见到这类设备的身影，区别于大型露天搅拌站，这套装置的集成化设计更适配厂房内固定工位的连续或批次混合作业。从结构设计逻辑来看，整套装置采用罐体与支撑平台一体化的设计思路，没有做分体式的罐体支座与独立操作架，避免了现场安装时的二次对位校准问题，支撑腿采用型钢焊接的门架式结构，四根主立柱垂直落地，立柱之间交叉布置斜向支撑筋，既抵消搅拌作业时电机运转带来的水平方向振动，也能承载操作人员在平台上走动、操作阀门时的动载荷，平台台面采用花纹钢板铺设，

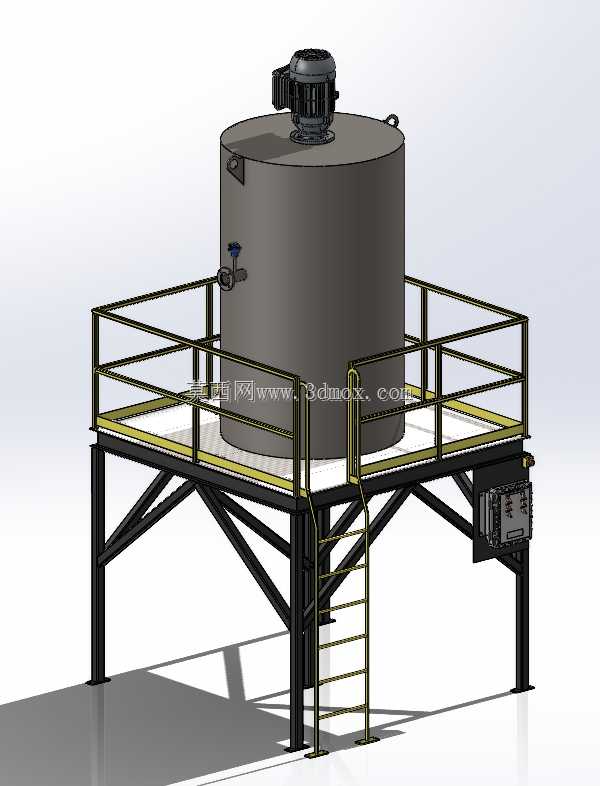

　　边缘做翻边处理防止工具、物料碎屑掉落，四周的护栏高度符合工业操作平台的安全规范，横杆间距能避免人员意外跌落，侧面设置的直爬梯带护笼结构，爬梯踏步做防滑处理，从地面直通平台台面，爬梯与平台的连接位置做了加强焊接，避免长期踩踏出现连接松动。罐体部分采用立式圆柱结构，顶部为平封盖设计，封盖上预留了搅拌电机的安装位，电机采用立式安装直接连接搅拌轴，省去了链传动或带传动的中间传动结构，减少了传动损耗与后期维护点，罐体侧壁靠近底部的位置设置了出料阀门，阀门的操作位刚好处于平台护栏的开口位置，操作人员站在平台上无需探身就能完成出料阀门的启闭操作，罐体顶部还预留了吊环结构，方便后期检修时吊装电机或整体罐体移位，罐体底部做锥度收口设计，

　　能保证排料时物料无残留，避免罐底积料造成的物料变质或配比失准。从安装边界来看，整套装置的占地尺寸适配常规厂房的柱距，支撑腿的底部预留了地脚螺栓安装孔，可直接固定在水泥基础上，不需要额外做大型混凝土基座，平台的高度设置兼顾了罐体底部出料管路的布置空间，出料口下方有足够的空间接料桶或者连接输送管路，罐体的顶部距离厂房顶棚预留了足够的电机检修吊装空间，不需要额外抬高厂房层高。在功能设计上，这套装置的搅拌轴长度适配罐体高度，搅拌桨叶的覆盖范围能到达罐壁附近的区域，避免罐壁附近的物料出现搅拌死角，电机的功率选型适配中等粘度的物料混合，既能满足低粘度水剂的快速混配，也能应对含少量固体颗粒的浆料搅拌，不会出现桨叶卡滞的问题，

　　平台上预留了足够的操作空间，除了操作阀门之外，操作人员也能在平台上完成进料口的投料、观察物料混合状态的操作，护栏上还可以临时放置操作工具，不需要额外搭配移动操作台。设计过程中特意将电控箱布置在支撑腿的侧面位置，距离地面高度适合站立操作，操作人员在地面就能完成设备的启停控制，不需要爬上平台操作，电控箱的防护等级适配车间多尘、偶尔有溅水的工况，避免电路故障。整套结构的焊接位置都做了去应力处理，避免长期振动出现焊缝开裂的问题，罐体与平台的连接位置采用抱箍加焊接的双重固定方式，避免搅拌作业时罐体出现移位或晃动，爬梯与主立柱的连接采用分段焊接，每间隔一段距离就设置一个固定点，保证爬梯的整体刚性，人员攀爬时不会出现明显晃动感。
