微型步进驱动直线伸缩执行机构

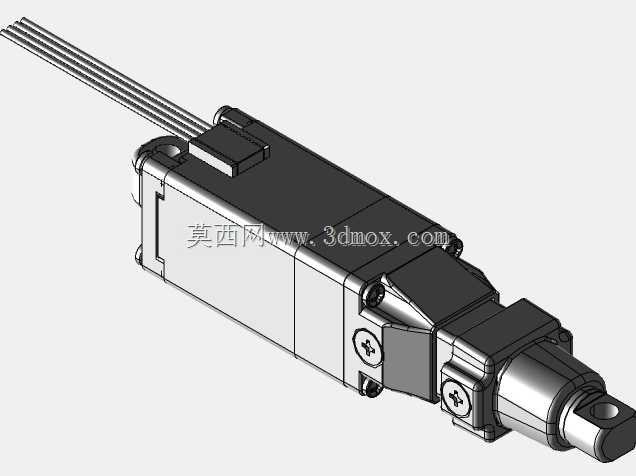

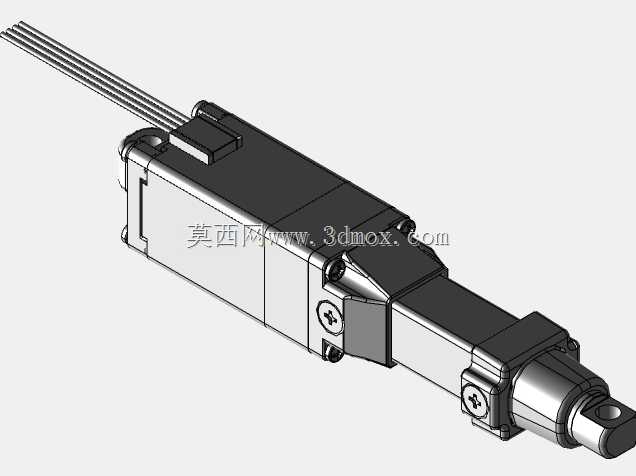

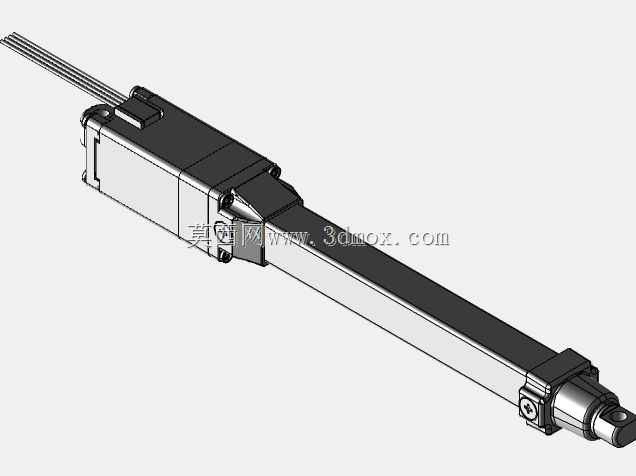

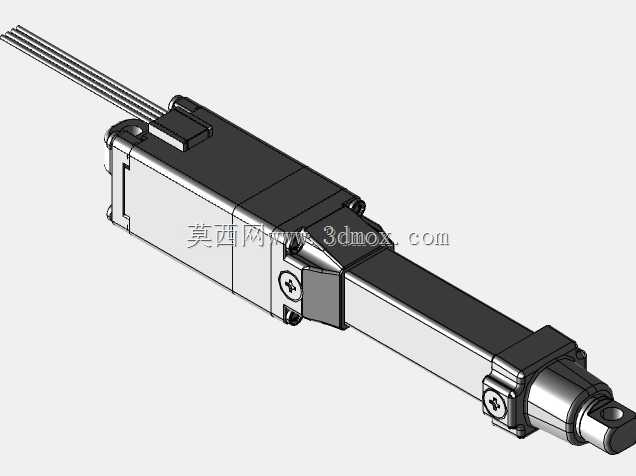

　　在桌面级精密自动化设备、小型医疗检测仪器、实验室微量进给装置这类安装空间极度受限的场景里，大尺寸的标准直线执行元件往往无法适配紧凑的布局要求，这类微型步进线性执行器就是针对这类窄空间直线往复驱动需求开发的集成式驱动部件。从结构设计逻辑来看，这款执行器将步进驱动单元、传动转换单元、直线导向单元、输出推杆全部集成在同一狭长壳体内，不需要额外搭配联轴器、导轨支架等外接附件，整体外轮廓呈细长条状，驱动端与输出端沿长轴方向同轴布置，尾部预留出线位置用于连接步进驱动控制信号，安装时仅需要通过壳体上预设的安装点位完成固定，不需要额外搭建传动支撑结构，能大幅压缩设备内部的安装占用空间。

　　实际工况应用中，这类执行器常用来完成小行程范围内的精准推压、位移调节、工位切换动作，比如小型生化分析设备里的试剂仓启闭、精密检测仪器里的探针进给、桌面级3D打印设备里的微调机构、小型智能门锁里的锁舌驱动，还有航模舵面控制、小型机器人关节的直线动作输出，都能看到这类集成式微型执行器的应用。和传统的气缸、液压缸驱动相比，它不需要配套气源、液压站等辅助动力源，仅需要电信号就能完成位移量的精准控制，步进驱动的特性决定了它可以通过脉冲数量精准控制推杆的伸出长度，不需要额外加装位移反馈元件就能实现开环状态下的高精度定位，适合对位置控制精度有要求、但负载不大的轻载驱动场景。

　　从结构细节来看，这款执行器的驱动段内置微型步进电机，通过内置的丝杠传动结构将电机的旋转运动转换为推杆的直线往复运动，推杆部分配套了防转导向结构，避免推杆在伸缩过程中出现周向转动，保证输出动作的直线度。壳体采用硬质铝合金材质加工，既保证了整体结构的刚性，又能控制整体自重，狭长的截面设计可以嵌入到设备的窄缝安装位中，输出端的杆头预留了标准连接孔位，可以直接和被驱动的负载部件连接，不需要额外加工转接件。安装边界方面，这类执行器的安装孔位沿壳体长轴方向对称布置，固定时需要保证安装基准面和推杆运动方向的平行度，避免出现卡滞、磨损加剧的问题；出线端需要预留足够的线缆弯曲空间，避免设备运行过程中线缆被拉扯损坏。

　　设计这类集成式执行器的时候，需要重点平衡几个核心参数的关系：首先是整体外形尺寸和输出推力的匹配，微型尺寸下电机的输出扭矩有限，需要通过丝杠导程的合理匹配，在保证行程速度满足要求的前提下，尽可能提升输出推力；其次是传动部分的润滑与密封，微型结构内部的传动间隙很小，需要选用低阻尼的润滑脂，同时在推杆伸出端设置简易防尘结构，避免外界粉尘进入传动副造成磨损卡滞；还有就是步进电机的发热控制，密闭壳体内电机的散热条件较差，需要通过壳体的金属材质将工作产生的热量导出，避免长时间运行时温升过高影响电机性能和周边元器件的正常工作。

　　对于结构设计从业者来说，选型这类微型执行器的时候，不能只看标称的推力和行程参数，还要重点核对安装截面尺寸、伸出杆的径向负载承受能力、运行时的定位精度重复误差，还有不同脉冲频率下的实际运行速度，避免出现选型参数和实际工况不匹配的问题。建模过程中需要重点还原壳体的安装孔位尺寸、推杆的伸出极限位置、尾部出线的空间占位，这些细节直接影响后续设备整体装配时的干涉检查结果，尤其是在紧凑布局的设备里，哪怕是1毫米的尺寸偏差，都可能导致装配时出现部件干涉，需要反复调整结构。另外这类集成部件的建模不需要拆分内部的电机、丝杠等细节零件，只要把外部安装接口、运动边界、外形轮廓准确还原，就能满足整体设备布局设计的需求，同时也能减少不必要的建模工作量，提升整体设计效率。
