PQ12微型直线驱动执行器结构

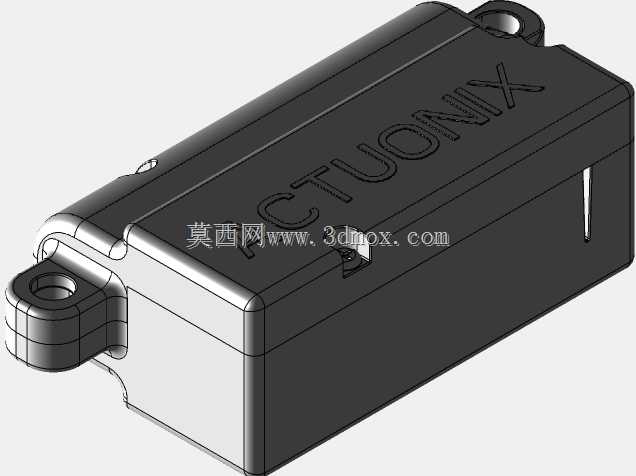

　　该结构对应小型电动直线驱动部件，主体采用矩形封闭式壳体，端部布置带孔安装耳，输出轴从壳体一端伸出，整体轮廓紧凑，适合在空间受限的自动化机构中完成短行程往复动作。壳体表面保留品牌标识区域与分型边界，端部耳座孔位用于螺钉固定，安装时可将执行器平卧固定在支架、面板或设备侧壁上，输出轴沿轴向连接负载，避免承受明显径向力。

　　在实际设备中，这类微型执行器常用于小型夹具开合、风门挡板调节、实验装置位移、医疗与检测设备推顶、教学平台联动、轻载推送机构等场景。相比气缸，它不需要压缩空气管路，控制方式更直接；相比大型电动推杆，它占用空间小，适合嵌入仪器内部或密集安装区域。设计时需要重点确认伸出端与周边结构的运动包络，保证轴在全行程内不与壳体、支架、线缆或相邻零件发生干涉。

　　从结构表达上看，模型还原了外壳、端盖、安装耳、输出轴以及局部接缝关系。壳体边角做了过渡处理，既有利于注塑或机加工成型，也能减少装配时的应力集中。两端安装孔形成稳定支撑面，固定后可承受沿推杆方向的推拉力；若负载存在偏载，应在外部增加导向滑块或导轨，让执行器主要提供轴向驱动力，而不是承担导向功能。

　　外形边界方面，矩形主体决定了其在布局中可按长方体空间预留，耳座向外延伸并带通孔，安装面应与推杆轴线保持平行。输出轴直径较小，连接负载时宜采用销轴、螺纹接头或浮动接头，降低不同轴带来的卡滞风险。对于需要频繁动作的工位，应在三维布局中检查最小缩回长度、最大伸出长度以及维护拆卸空间，尤其是端部固定螺钉和接线区域不能被相邻构件遮挡。

　　建模思路上，可先建立主体壳体的长方体基础，再通过圆角、凸台、耳座和开孔完成外部特征；输出轴按同轴圆柱关系装配，端盖与壳体之间保留合理分模线或装配间隙。侧面与顶面的标识字符以浮雕特征体现，能够增强外观真实感，但在工程出图或运动分析时可根据需要压缩特征，避免模型过于细碎。

　　该类部件的选型并不只关注推力，行程、安装距、轴端连接形式、供电与控制方式、负载方向以及工作频率都会影响最终寿命。三维设计阶段将执行器作为独立子装配体放入整机，可以直观校核推杆缩回和伸出两个极限位置，也能提前发现线缆弯曲半径、维修工具空间和固定螺钉操作空间不足等问题。对于轻载、短行程、需要电控调节的机构，这种封闭式微型直线执行器能够以较低的空间成本实现稳定的直线运动输出。
