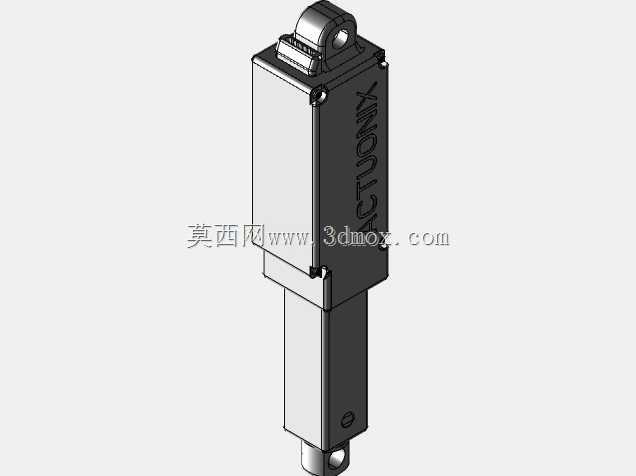

L16微型直线驱动执行机构结构设计

　　在桌面级自动化改造、小型实验台架搭建、消费级智能机构升级这类对安装空间有严苛限制的场景里，大尺寸的标准直线驱动单元往往难以适配紧凑的布局要求，L16微型线性执行器正是针对这类窄空间直线驱动需求开发的小型驱动部件。从实际应用场景来看，这类微型执行器常被用于小型医疗检测设备的样本位推拉、教学实验装置的工位微调、智能家居的小行程直线动作输出、航模舵面的精准驱动，以及小型自动化专机的短行程往复驱动工位，相比常规气缸驱动，它不需要配套气源管路与阀组，仅需供电即可完成动作控制，整体集成度更高，在无气源的便携设备场景下适配性更强。

　　从功能特性上看，该执行器采用集成式结构设计，将驱动电机、减速传动组、直线导向结构、输出杆全部整合在方形截面的主体壳体内，外部无裸露的传动部件，整体防护性更好，能适应多尘的常规工业环境，不需要额外加装防护外罩。输出端采用铰接式连接头设计，既可以完成纯直线方向的推拉动作，也能适配小角度的摆动安装需求，降低安装面的形位公差要求，避免安装过程中出现卡滞、别劲的问题。主体外壳采用硬质工程材质，兼顾结构强度与轻量化要求，整体重量远低于同行程的金属外壳执行器，适合对负载重量有严格限制的移动类设备搭载。

　　在设计思路层面，这款执行器采用模块化的布局逻辑，驱动段与直线输出段同轴布置，最大限度压缩径向安装尺寸，方形的外壳截面既方便在安装面上做定位固定，也能通过侧面的安装孔直接锁附在设备立板或型材槽内，不需要额外设计定制安装支架。内部传动采用丝杠副搭配减速齿轮组的结构，将电机的高速旋转运动转化为低速大推力的直线输出，同时通过外壳内部的导向槽限制输出杆的周向转动，保证输出过程中杆体只做轴向直线运动，不会出现旋转偏移，确保动作位置的重复精度。输出杆采用金属材质做表面硬化处理，提升耐磨性能，长期往复运行不会出现表面拉伤导致的运行卡顿问题。

　　从安装边界与尺寸适配角度来说，该执行器的主体截面尺寸控制在极小的范围内，径向占用空间不足常规20缸径气缸的三分之二，安装时只需要在安装面预留对应长度的直线运动空间，不需要预留侧面的阀件、管路安装位置，对于内部空间局促的小型设备来说，能大幅降低整体布局难度。尾部的出线位置做了固定处理，接线时可以根据设备内部走线方向调整线缆走向，不会和周边其他部件产生干涉。输出端的铰接孔尺寸适配标准小型销轴，不需要额外加工定制连接头，就能和常见的小型连杆、摆臂结构直接连接，缩短设备的组装调试周期。

　　在实际选型适配过程中，这类微型执行器需要重点关注行程长度与安装距的匹配关系，不同行程规格的主体长度会随行程增加线性变长，布局时需要预留足够的缩回位置空间，避免设备运行到极限位置时执行器尾部和其他结构发生碰撞。同时由于其推力范围适配小负载场景，不适合用于大吨位冲压、重型工件推送这类高负载工况，在轻载短行程的精准驱动场景下，它的结构紧凑性、控制便捷性都远优于传统的气动、液压驱动方案，也比自行搭建的电机加导轨丝杠的组合结构更节省安装空间，能有效降低设计人员的结构开发工作量，直接选用成熟的集成单元即可完成直线驱动功能的实现，不需要单独设计传动、导向、防护的相关结构，大幅缩短小型设备的开发周期。
