腰果分级挑汰输送生产设备结构

　　这套跳汰输送结构主要服务于坚果深加工产线的前段分选工序，在腰果初加工场景中，脱壳后的腰果仁往往混有碎壳、残次仁、未脱净硬壳碎屑等杂质，传统人工挑拣效率低且一致性差，该设备通过跳汰振动结合差速输送的原理，可在物料输送过程中完成不同密度物料的分层筛选，让密度较大的碎壳、残次料从跳汰段的落料口分离排出，完整饱满的腰果仁顺着主输送带进入下一道烘烤或分装工序，适配中小型坚果加工厂的连续化生产需求，也可用于巴旦木、夏威夷果等其他坚果的初分选环节，仅需调整跳汰频率与输送带倾角即可适配不同粒径、不同密度的物料分选需求。

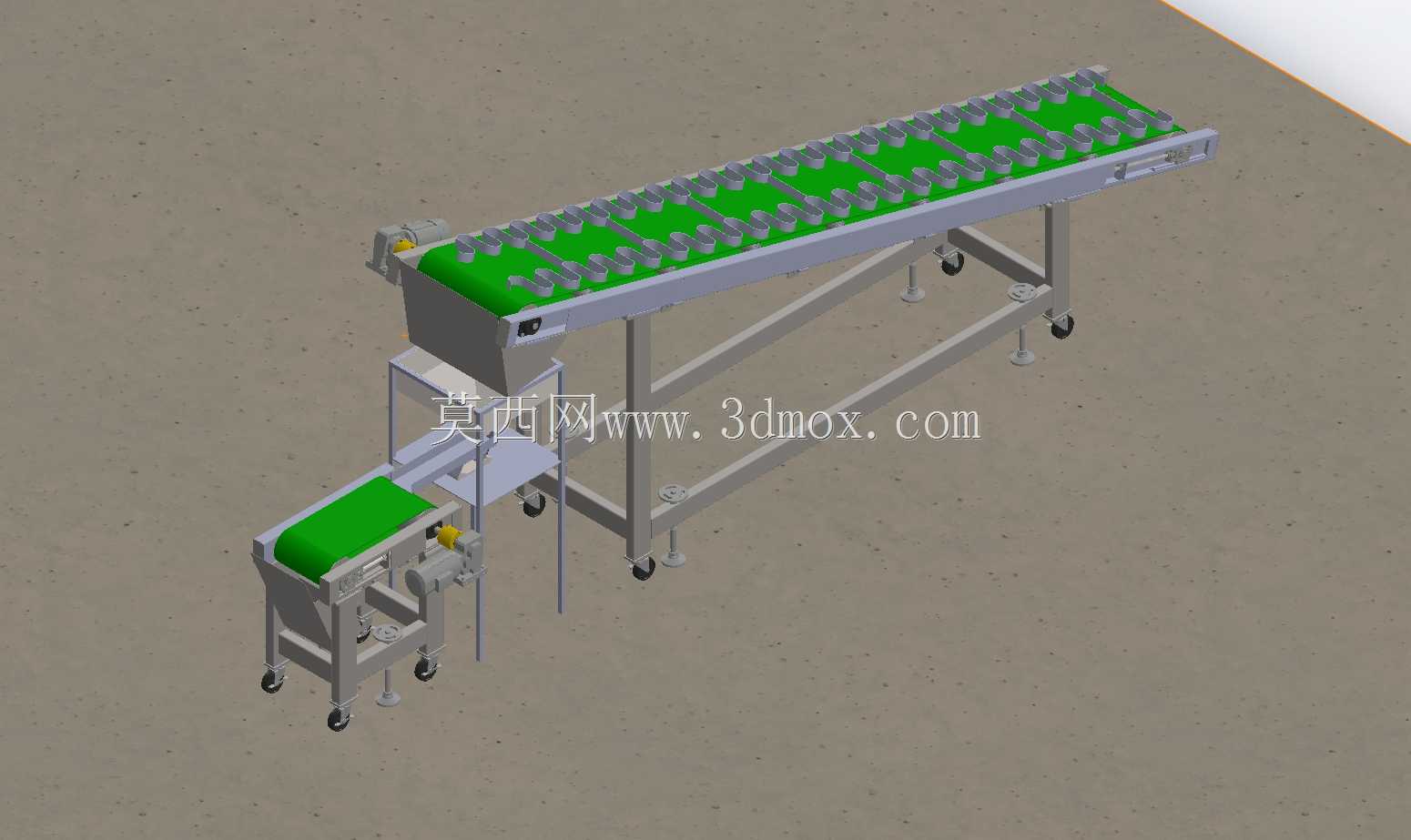

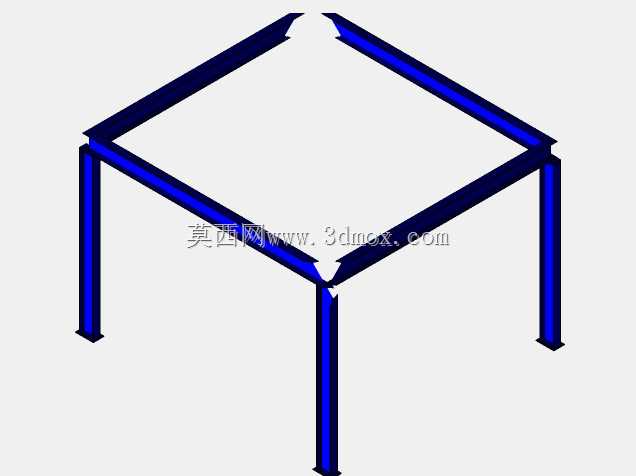

　　从结构设计逻辑来看，整套设备采用两段式输送布局，长距离主输送段为倾斜布置，进料端高度略高于出料端，倾斜角度控制在5-8度区间，既保证物料在跳汰作用下有足够的停留筛选时间，又不会因倾角过大导致物料下滑堆积；短段接料输送段水平布置在主输送段的跳汰落料口下方，承接筛出的杂质与残次料，可直接对接废料收集箱或回流处理线。主输送带采用绿色食品级PU材质，表面做哑光防滑处理，避免腰果仁在振动过程中出现打滑跑偏，带面每隔150mm设置有横向挡条，防止物料在倾斜段回滑，挡条高度控制在20mm，既不会阻碍物料的跳汰分层，又能有效阻挡大粒径腰果滚落。机架整体采用304不锈钢方管焊接成型，支腿处配置可调节脚轮与支撑脚杯，移动时可通过脚轮快速转场，固定安装时旋转脚杯即可调整设备水平度，同时抵消振动带来的整机位移，支腿之间设置有斜向加强筋，提升机架整体刚性，避免设备运行过程中出现共振异响。

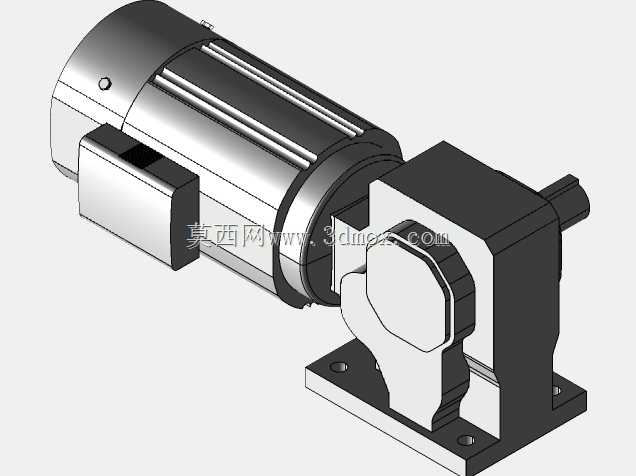

　　跳汰核心机构布置在主输送段的中部位置，通过偏心轮结构带动承托板做上下高频小幅振动，振动幅度控制在3-5mm，振动频率可通过驱动端的调速电机进行调整，针对不同批次的腰果原料，可根据含杂率调整振动参数，含杂率较高时适当提高频率加大分层力度，原料品相较好时降低频率减少完整果仁的误筛率。驱动部分采用分体式布局，主输送带与接料输送带分别配置独立的减速电机，跳汰机构单独配置调速电机，各单元可独立启停调整，方便产线调试与后期维护，所有驱动端均设置有透明防护罩，既符合食品加工车间的安全防护要求，又能直观观察传动部件的运行状态，日常巡检时可快速发现皮带松动、偏心轮磨损等问题。

　　安装边界方面，整套设备的总长控制在3.2米左右，主输送段最高处高度为1.2米，接料段高度为0.6米，设备最大宽度为0.8米，安装时需在设备两侧预留至少0.5米的维护空间，跳汰段下方需预留0.3米的废料收集空间，地面承重要求不高，普通硬化车间地面即可满足安装需求，无需额外做基础预埋。设备进料端可直接对接脱壳机的出料口，无需额外设置中转料斗，出料端可对接色选机、烘烤设备等下游工序，输送带线速度可在0.1-0.5m/s范围内调整，可匹配不同产能的产线节拍，单台设备每小时可处理腰果原料300-500公斤，相比人工挑拣效率提升6倍以上，且筛选一致性稳定，可将成品中的碎壳残留率控制在1%以内。

　　在细节设计上，输送带两侧设置有高度为100mm的不锈钢挡边，防止振动过程中腰果从带面侧边掉落，挡边采用快拆结构设计，日常清洁时可快速拆卸，无清洁死角，符合食品加工设备的卫生要求；所有转动部位的轴承均采用带密封盖的食品级润滑轴承，避免润滑油脂泄漏污染物料；偏心轮处的振动连接部位采用橡胶减震垫隔振，减少振动向机架传递，降低设备运行噪音，实测运行时设备一米处的噪音值不超过70分贝，符合车间作业环境的噪音标准。这套结构作为基础框架版本，后续可根据实际产线需求在跳汰段增加风选辅助机构，进一步提升轻量杂质的分离效果，也可在出料端增加计数、称重模块，实现生产数据的实时采集，适配智能化产线的升级需求。
