双跑折返式钢盘混凝土楼梯结构

　　这套双跑折返式钢盘混凝土楼梯结构，主要面向多层工业厂房、复式loft空间、设备夹层、商业场馆内部垂直交通场景做参数化结构设计，区别于传统现场支模浇筑的固定楼梯，它采用钢构件作为承载骨架，踏步与踢面适配混凝土面层施工，整体为中间折返的双跑布局，上下两端分别对接底层地面与上层楼板预留洞口，在有限的平面占地内完成两层标高之间的通行衔接。

　　从实际工程落地的角度看，这类楼梯的核心设计逻辑是优先适配建筑预留洞口的可变条件：设计阶段将上层洞口的长宽尺寸、洞口边缘到下层地面的总提升高度作为核心驱动参数，当项目现场洞口尺寸出现调整、或者楼层净高发生变化时，整套梯段的踏步数量、单步踏步高度、踏步进深、斜向钢梁的长度与倾斜角度都会同步自动更新，不需要设计人员逐个修改梯段零件，能大幅减少不同项目复用楼梯结构时的重复建模工作量，也能避免手动改图时出现踏步尺寸冲突、梯段和洞口干涉的低级错误。

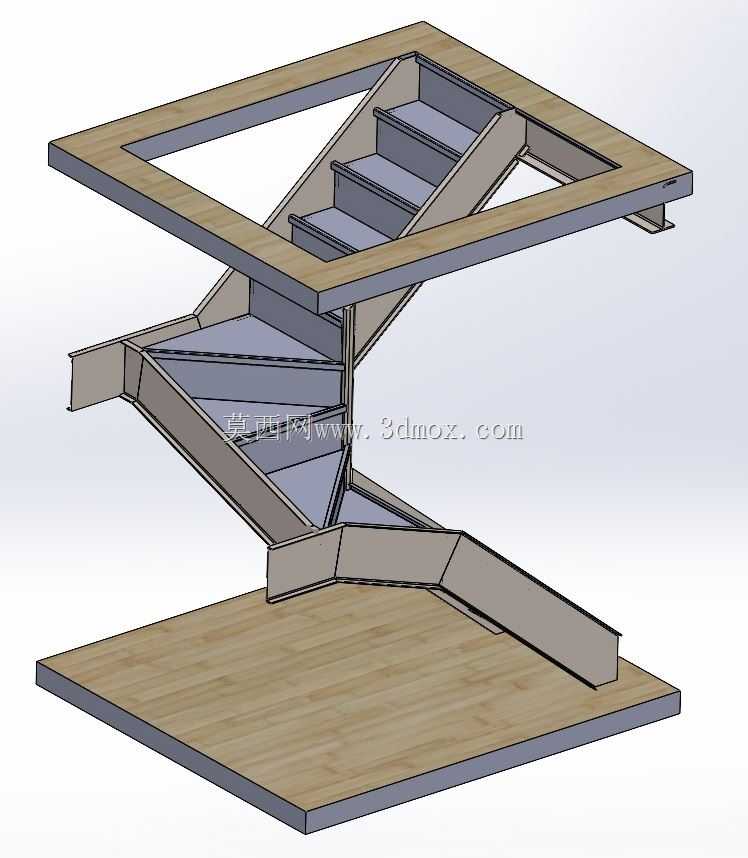

　　结构组成上，整套模型拆分为几个独立的功能模块：底部是与首层地面贴合的木质/混凝土地面安装基准板，用来标定楼梯下端的安装定位边界；上层是和二层楼板洞口轮廓完全匹配的方形边框，边框直接搭在洞口周边的结构梁或者楼板预埋件上，承担楼梯上端的全部竖向载荷；中间折返位置设置中间休息平台，将整段高差拆分为两段斜梯，第一跑从底层地面延伸至中间休息平台，第二跑从休息平台反向折返延伸至上层洞口，两段梯段的侧边都采用折弯成型的型钢斜梁作为主承载构件，斜梁之间依次排布踏步支撑板，后续施工时可以在支撑板上绑扎钢筋、浇筑混凝土面层，既保留了钢结构安装速度快、自重轻的优势，又能通过混凝土面层提升踏步的耐磨性、行走脚感与防火性能。

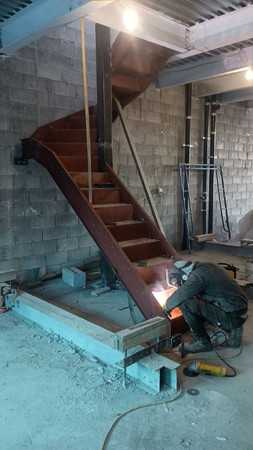

　　安装边界的处理是这类楼梯设计的重点：上层洞口边框的外轮廓尺寸需要比建筑完成后的洞口净尺寸每边留出20-30mm的安装调节间隙，边框下方预设焊接连接板，现场就位后直接和洞口周边的预埋钢板焊接固定，不需要在现浇楼板上大量后置膨胀螺栓，对原有建筑结构的破坏更小。下端的基准板同样预留地脚螺栓孔，可根据地面材质选择膨胀螺栓固定或者与地面预埋件焊接，两段斜梁和休息平台的连接位置全部采用节点板加螺栓的装配形式，工厂预制完成后散件运输到现场，不需要大型吊装设备，两名安装工人即可完成逐层拼接，非常适合层高在3米到6米之间的夹层空间使用。

　　功能特性层面，这套结构的参数联动覆盖了所有关联零件：当总提升高度增大时，系统会自动按照民用建筑楼梯设计规范里的踏步高限值自动分配踏步数，保证单步高度不超过175mm，避免出现踏步过陡行走不适的问题；当洞口的平面宽度缩小时，梯段的有效通行宽度会同步收窄，同时自动校验两侧斜梁和洞口侧边的安全间隙，保证安装后不会出现梯段蹭到洞口墙体的情况。和纯钢结构的镂空楼梯相比，钢盘混凝土组合式楼梯的踏步刚度更大，人员搬运重型设备上下楼时踏步不会出现明显震颤，混凝土面层也可以直接做防滑地砖、水磨石等建筑饰面，不需要额外在钢踏步上铺设装饰基层；和全现浇混凝土楼梯相比，它不需要现场支设大量模板，施工周期从传统的十几天压缩到2-3天，钢骨架还可以在土建施工阶段提前作为临时施工楼梯使用，供现场作业人员上下楼层，不需要额外搭设临时爬梯。

　　在不同场景适配时，设计人员只需要输入项目的洞口长宽、楼层净高、所需通行宽度三个核心参数，整套模型就会自动重生成所有梯段、平台、连接梁的尺寸，工程图里的零件明细、材料用量也会同步更新，既可以用于前期方案阶段快速给甲方展示楼梯布局，也可以直接导出构件加工图下发给钢结构车间生产，避免了常规楼梯设计中反复核对尺寸的繁琐流程。模型里还特意预留了扶手安装的连接点位，后续可以根据项目需求搭配钢管扶手、玻璃栏板等不同围护构件，不需要在成型的钢斜梁上现场焊接开孔，进一步提升了现场安装的效率。
