海德汉系统数控铣削加工中心结构

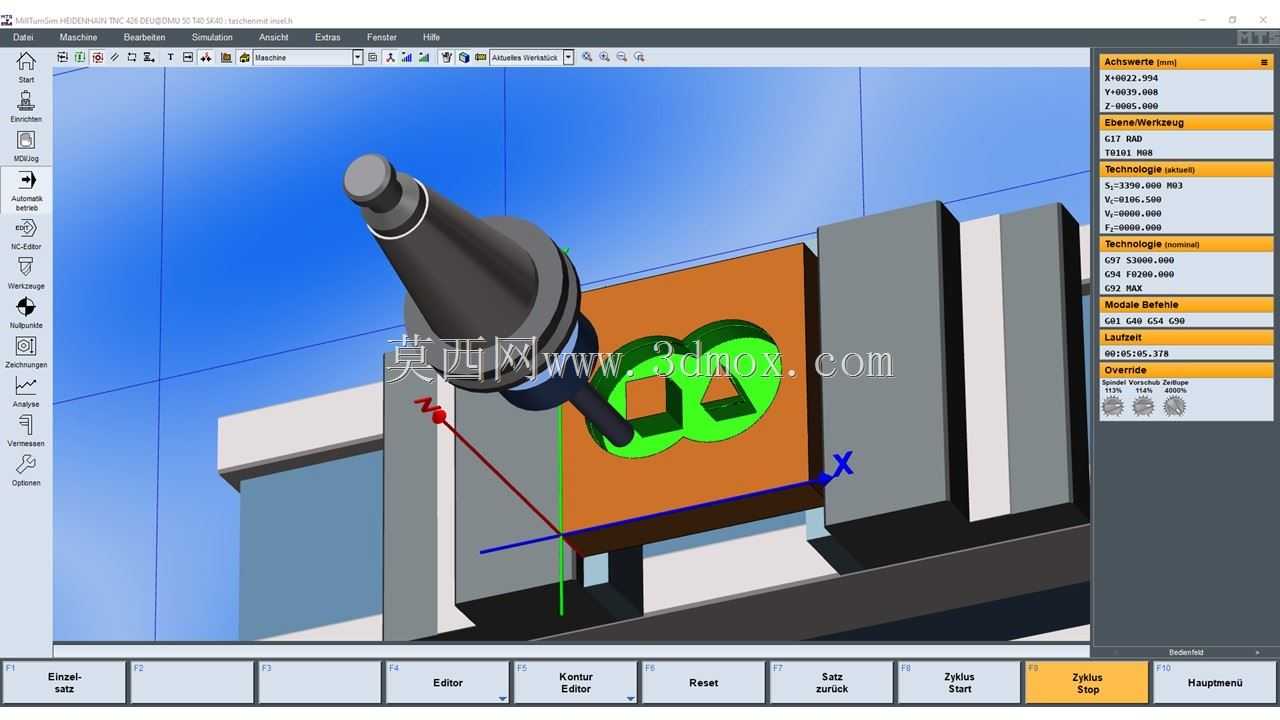

　　这套三维结构完整还原了配置海德汉控制系统的立式数控铣削设备核心加工单元，可直接用于机床操作实训的场景演示、加工工艺路径的仿真验证，也能作为同类设备改造升级时的结构参考依据，覆盖职业院校数控实训教学、机加工车间工艺方案评审、非标机床功能拓展开发等多个实际应用场景。从实际加工用途来看，该结构对应的设备可完成平面铣削、型腔加工、异形轮廓铣削、钻孔攻丝等多道机加工工序，适配普通结构钢、铝合金、工程塑料等多种常见加工材质，能满足中小批量精密零件的加工需求，在通用机械零件加工、模具型腔粗精加工、工装夹具定制生产等场景下都能发挥作用。整套结构的功能设计完全贴合实际铣削加工的逻辑，主轴单元采用BT标准锥柄连接结构，可适配不同直径的铣刀、

　　钻头等切削刀具，刀具装夹后的同轴度偏差控制在机加工要求的合理范围内，能保证高速切削时的运转稳定性；工件装夹区域采用平口钳类装夹逻辑，可通过调整钳口位置适配不同外形尺寸的毛坯工件，装夹刚性满足大切深铣削的受力要求，不会出现加工过程中工件移位的问题；坐标轴的运动逻辑完全匹配海德汉系统的编程规则，X、Y、Z三个直线轴的运动行程覆盖常见中小型零件的加工范围，各轴的导轨安装面、丝杠支撑位的结构都做了刚性强化设计，能抵消切削过程中产生的振动，避免加工表面出现振纹。在设计思路上，整套结构优先还原实际加工的运动逻辑而非单纯复刻外观，主轴的俯仰角度、刀具的伸出长度、工件坐标系的设定位置都完全符合现场加工的实际参数，

　　没有为了视觉效果做不符合工程逻辑的夸张变形；坐标轴的限位结构、行程开关安装位都做了预留，和真实机床的安全防护逻辑保持一致，可直接用于加工碰撞仿真测试，验证编程路径的安全性，避免实际加工中出现撞机事故。从安装边界与尺寸适配来看，该核心加工单元的横向宽度适配常见中小型立式加工中心的床身安装尺寸，纵向深度可匹配标准机床防护罩的内部空间，主轴端面到工作台面的最大距离覆盖常见零件的装夹高度需求，最小加工距离可满足薄型工件的平面加工要求，各运动部件的运动轨迹没有出现超出机床本体安装范围的情况，和外围的钣金防护、排屑装置、冷却系统的连接接口都做了对应预留，不需要做大幅结构修改就能和整机床身完成装配对接。在实际建模过程中，

　　各部件的装配约束完全按照真实机床的装配关系设置，主轴的旋转自由度、各进给轴的直线运动自由度都做了正确的约束设置，可直接用于运动仿真演示，直观展示刀具从接近工件、下刀切削到退刀返回的完整加工流程；刀具与工件的相对位置关系可根据加工需求灵活调整，能模拟不同切削参数下的加工状态，帮助工艺人员提前预判加工过程中可能出现的干涉问题，比如刀具与钳口的碰撞、主轴与工装的干涉等，减少现场试切的时间成本与材料损耗。
