参数化弧形钢木混合楼梯结构设计

　　这套钢木混合弧形楼梯的三维结构，主要适配loft空间、复式商装、工业风室内搭建的场景，区别于常规直跑楼梯的生硬感，弧形走向能在有限的竖向空间里弱化楼梯的突兀感，同时兼顾通行效率与空间装饰属性。从实际落地的安装边界来看，建模时已经把现场焊接的作业余量、墙体预埋的锚点位置做了预留，梯段的侧边钢箱梁采用分段折弯的弧面结构，不需要现场二次切割弧度，所有拼接坡口都在模型里做了1.5mm的钝边预留，匹配现场二保焊的焊接工艺要求，避免焊接时出现焊穿或者焊缝余高过大的问题。

　　设计逻辑上采用了参数化驱动的核心思路，不需要逐个修改踏步、踢板的尺寸，只要调整梯段总高度、投影弧长、踏步宽度这三个核心参数，整个梯段的所有构件都会自动更新适配，包括钢箱梁的折弯弧度、每一级踏步的裁切角度、踢板的折边尺寸都会同步匹配，这对于同类型不同尺寸的项目复用来说效率提升非常明显，不用每次重新搭建整套模型，只需要输入现场实测的洞口尺寸就能快速导出对应的构件加工图。

　　从构件功能来看，钢箱梁作为主要的承重结构，壁厚预留了6mm的常规荷载余量，能满足日常民用场景每平米3.5kN的活荷载要求，踏步基层采用多层实木板与钢衬板通过自攻螺丝连接的结构，木踏步表面可以根据装修需求做木蜡油、防火涂层或者贴饰面处理，踢板采用薄钢板折弯后与钢箱梁焊接，既起到遮挡梯段下部空间的作用，也能提升整个梯段的结构整体性，避免踏步出现侧向晃动。

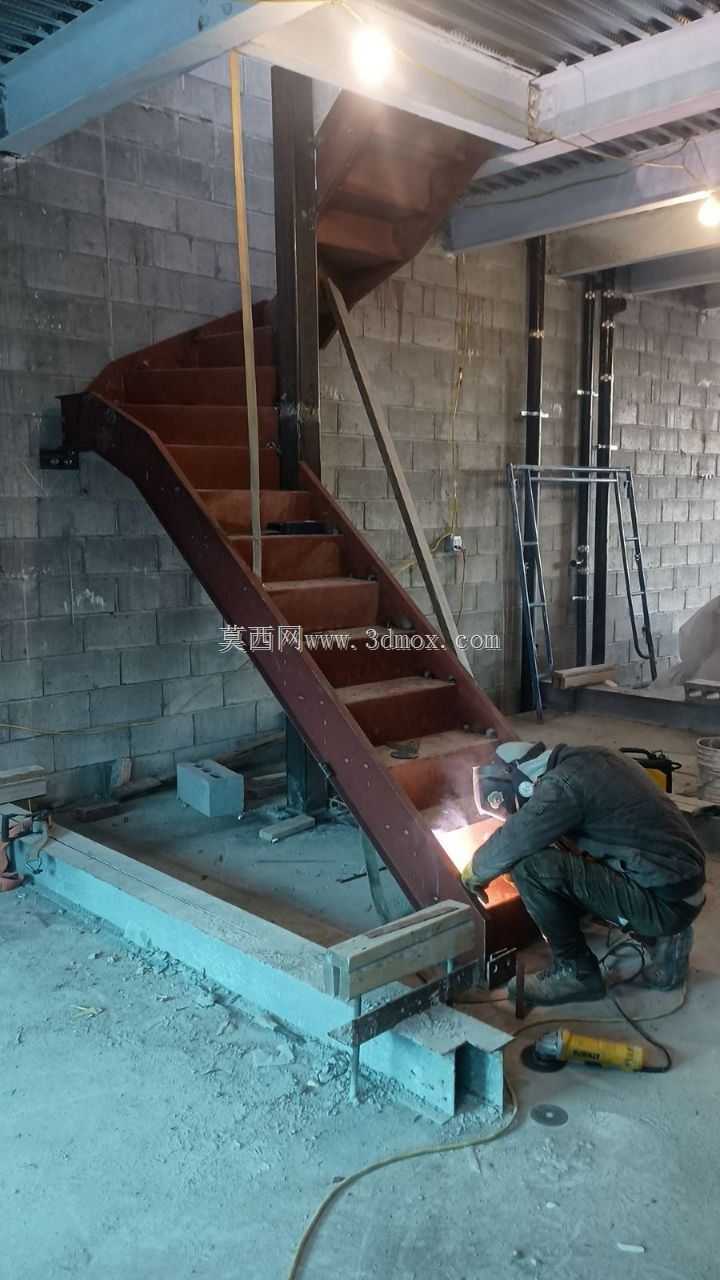

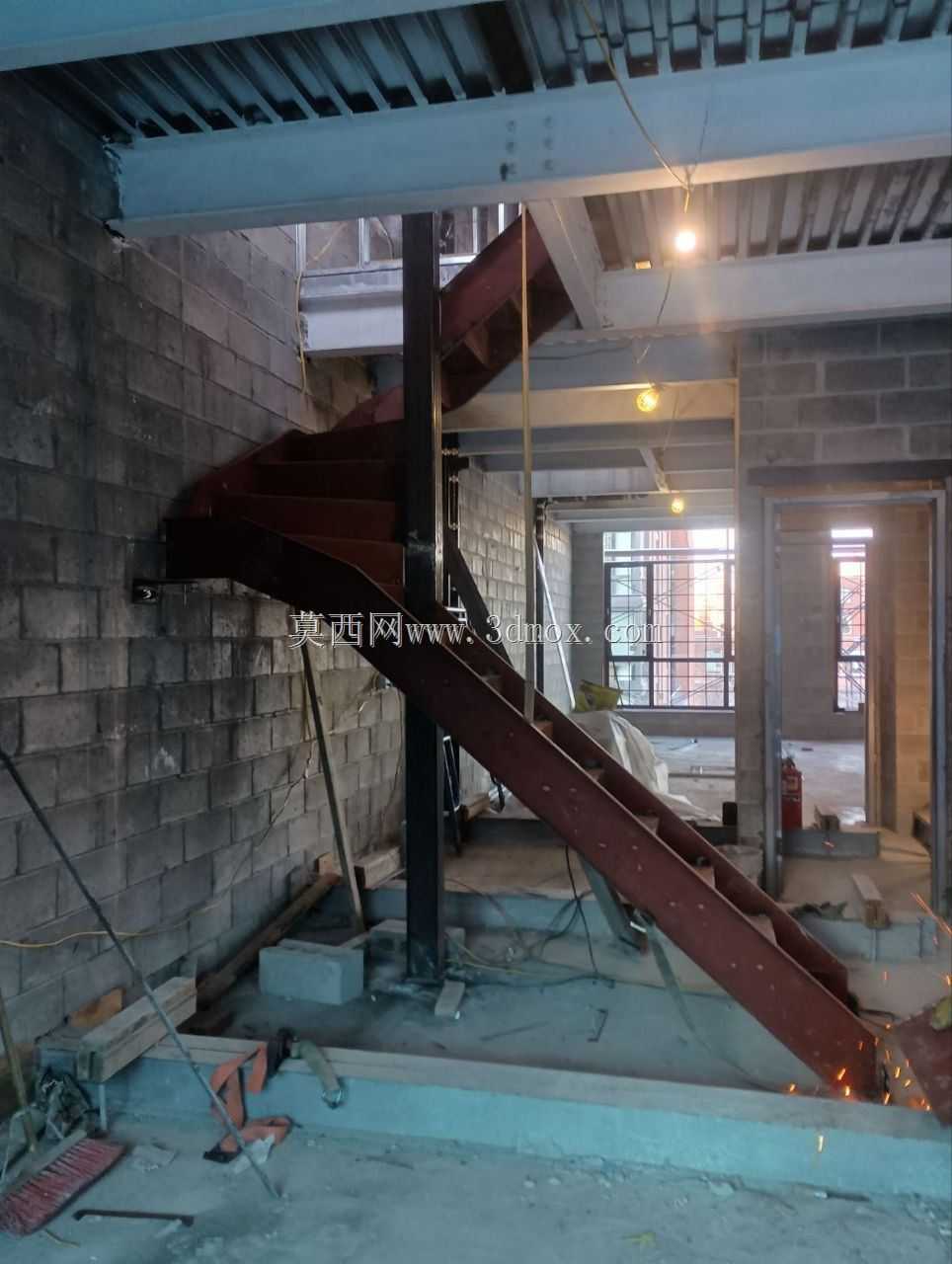

　　安装层面的细节在模型里也做了对应体现，梯段上端与上层结构的连接采用预埋钢板焊接的方式，模型里预留了4个M16膨胀螺栓的安装孔位，孔位间距做了150mm的边距预留，避开混凝土结构里的钢筋排布常规位置；下端与地面的连接采用预埋地脚配合可调支撑的结构，能适配地面30mm以内的平整度误差，不需要现场做大面积的地面找平就能完成安装。梯段侧边的临时支撑构件也在模型里做了简化示意，对应现场安装时的临时固定需求，等整个梯段焊接完成、焊缝探伤合格之后再拆除临时支撑，避免安装过程中梯段出现形变。

　　另外针对弧形梯常见的踏步内侧宽度过窄的问题，建模时做了动线优化，把通行中心线的踏步宽度控制在250mm以上，内侧最小宽度不小于120mm，避免通行时出现踩空的风险，扶手的安装点位也在钢箱梁上做了预留孔位，不需要后期在钢构件上现场钻孔，破坏防腐涂层。整个模型的构件拆分完全匹配钣金加工的工艺要求，所有钢构件的展开尺寸都能直接导出用于激光切割，折弯角度也标注了对应的折弯系数，加工厂家拿到图纸就能直接排产，不需要二次深化。
