小型手动龙门式液压压装作业设备

　　这款手动龙门液压设备，主要面向小型机加工车间、汽修维保站点、五金加工小作坊的零散压装作业场景，日常可完成轴类零件与轴承的过盈压装、小型工件的校直校正、薄金属件的简易冲压成型、废旧零件的拆卸压出等作业，相比大型全自动液压机，它不需要外接复杂的动力管线，也不需要专门的设备基础，只要放置在平整的硬化地面上即可投入使用，适配多品种小批量的柔性作业需求，对于没有配置大型冲压、压装设备的小型加工场所来说，能覆盖绝大多数常规压装工序的需求，避免了外协加工的等待周期与额外成本。

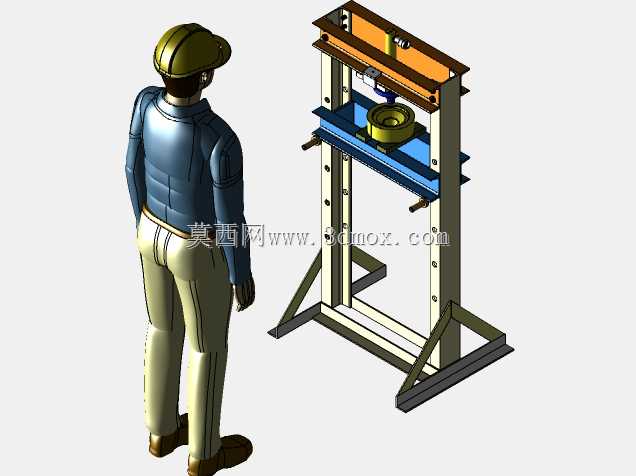

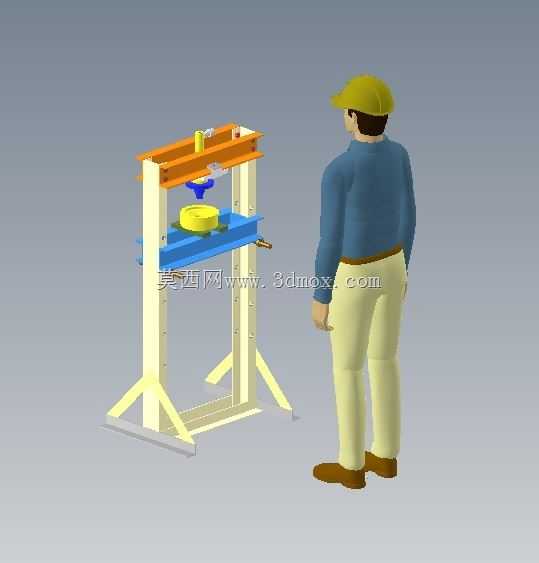

　　从结构设计逻辑来看，设备采用双立柱龙门式框架作为主体承载结构，两根竖直立柱搭配底部的一体式支撑底架，底架向外延伸出斜向支撑脚，大幅提升设备放置时的抗倾覆稳定性，即使在压装过程中出现偏载受力，框架结构也能均匀分散应力，避免立柱出现单侧变形。设备的活动压头安装在顶部横梁下方，配套手动液压驱动单元，操作人员通过侧边的手动压杆即可控制压头的下行与回程，压头下方设置可上下调整高度的工作台面，工作台通过立柱上的等距定位孔配合插销实现高度锁定，可根据待加工工件的实际高度灵活调整作业空间，不需要额外加装垫块就能适配不同尺寸的工件，减少作业前的准备时间。压头与工作台的工作面保持严格的平行度设计，压装过程中压头垂直下行，避免压装时出现侧向分力，保护工件不受压偏损伤，也能延长设备密封件与结构件的使用寿命。

　　设备的整体外形边界尺寸控制在1300mm×500mm×700mm，整体占地面积不足0.7平方米，即使是空间狭小的工位角落也能放置，不需要预留过大的操作与安装空间。框架主体采用1.6mm厚度的型材加工成型，在保证结构刚性满足常规小吨位压装需求的前提下，尽可能控制设备整体重量，方便根据作业需求挪动设备位置，不需要借助起重设备就能完成工位转移。顶部的液压驱动单元集成在横梁位置，压头的工作端设置了可拆卸的压块接口，可根据不同的压装作业需求更换对应形状的压头配件，比如压装轴承时使用环形压块，校直轴类时使用平压块，拆卸衬套时使用阶梯压块，拓展设备的适用场景。

　　在实际作业过程中，操作人员站在设备正面即可完成全部操作，手动压杆的操作高度符合人体工程学设计，不需要弯腰或者抬手过高就能完成加压操作，压装过程中可以通过控制手动压杆的下压速度精准控制压头的进给量，对于过盈量较小的精密零件压装，能避免压力过大造成的工件开裂或者配合面损伤。设备的框架立柱上预留了多组定位孔，工作台调整高度时只需要拔出两侧的定位销，将工作台抬升到对应高度后插入定位销即可完成固定，整个调整过程不需要借助额外工具，单人即可快速完成。底部的支撑脚采用平底设计，与地面接触面积大，压装作业时不会出现地面压痕，也不需要额外打膨胀螺栓固定，在普通的水泥地面、环氧地坪地面都能稳定放置。

　　从结构设计的细节来看，这款设备的液压单元采用集成式设计，管路全部内置在框架结构内部，避免外露管路被工件磕碰造成损坏，也减少了日常清理时的卫生死角。压头的下行行程设置了机械限位结构，当压头下行到最大行程位置时会自动停止，避免超行程造成液压单元的密封件损坏。工作台面采用平整的钢板加工，表面做了防锈处理，长期使用也不会出现锈蚀变形，放置工件时能保证工件的水平度。两侧的立柱采用对称平行设计，工作台上下移动时不会出现卡滞，长期使用后的磨损量也控制在极小范围内，保证设备的长期使用精度。对于需要经常处理小型压装作业的加工场景，这类小型手动液压设备的实用性远高于大型全自动液压设备，它的使用门槛低，维护简单，不需要专业的设备操作人员，普通的机加工操作人员经过简单熟悉就能上手使用，日常维护只需要定期检查液压油位、给立柱接触面加注少量润滑油即可，没有复杂的维护保养要求，能长期稳定在生产一线承担零散压装作业任务。
