手动皮革压合压力机结构设计

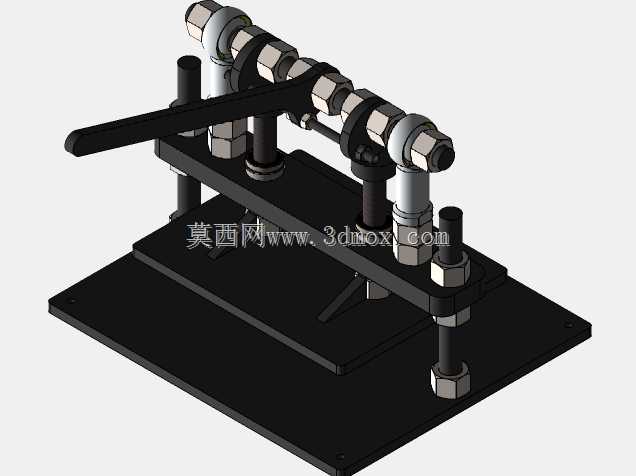

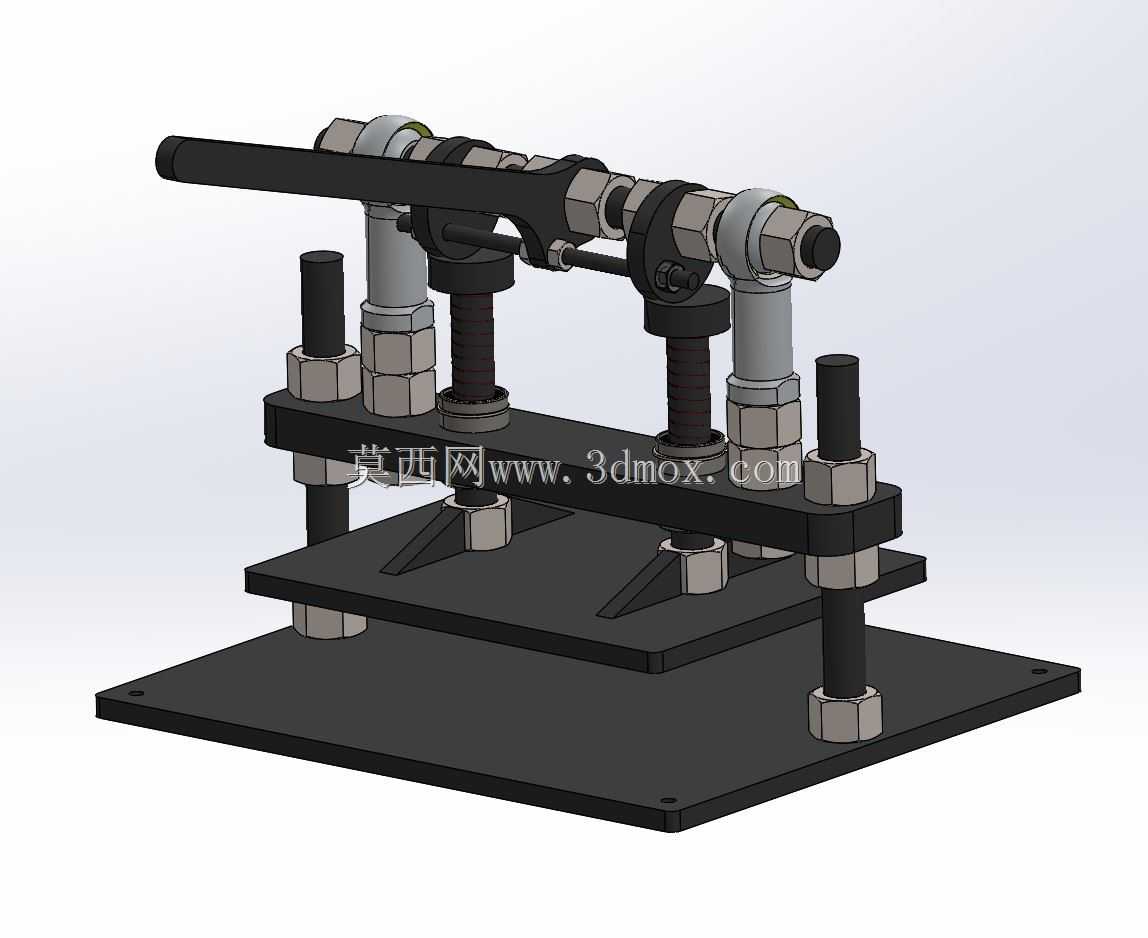

　　这款手动压合设备主要面向小批量皮具加工、小型五金件压装、试样片材压合场景设计，整体采用立式层叠结构，底部为整块安装底板，可通过底板四角的沉孔直接固定在木质或金属工作台面，安装时需保证底板平面度公差在0.2mm以内，避免压合过程中出现受力倾斜。设备核心施力结构采用杠杆放大原理，长操作手柄通过铰接座与上部横梁连接，操作人员施加在手柄末端的力经过两级杠杆放大后，传递到中部压合板，可在无需外接气源、电源的场景下完成压合作业，适合个体工坊、实验室小试样制备、户外临时作业等无动力配套的场景使用。

　　压合执行部分采用双导柱导向结构，两根垂直布置的调质导柱穿过上下两层固定板，导柱与固定板之间采用六角螺母调节锁止，可根据待压合工件的总厚度调整上下压合板的初始开口间距，调节范围覆盖0到60mm的常规压合厚度需求，调整时需保证两侧螺母的锁止高度一致，避免压合板倾斜导致压合面受力不均。压合板与施力螺杆之间采用球面铰接结构，可自动补偿压合板与工件表面的微小角度偏差，保证整个压合面的压力分布均匀，避免出现局部压不实、工件边缘压痕过深的问题。

　　下部的压合工作台采用双层板结构，上层为活动压合板，下层为固定承托板，两层板之间设置有加强筋结构，可在承受最大1.5吨压合力时保证板面变形量不超过0.1mm，满足皮革压纹、皮料粘合压合、小型五金件铆压、薄板材冲切定位等工艺的平面度要求。设备的所有螺纹连接部位均采用细牙螺纹设计，调节时进给精度更高，锁止后防松性能更好，长期反复施压也不会出现连接部位松动移位的问题。铰接转动部位均设置有自润滑衬套，无需频繁加注润滑油即可保证操作顺畅，手柄转动无卡滞，长期使用磨损量极小。

　　从结构设计逻辑来看，这款设备优先考虑了低成本制造与易维护性，所有结构件均可采用常规型材、标准紧固件加工制作，无需特殊定制的异形零部件，普通机加工车间即可完成全部零件的加工与装配，整体制造成本远低于同规格的气动、电动压力机。操作时仅需扳动手柄即可完成压合作业，压合行程末端可通过操作人员的手感控制压力大小，针对不同厚度、不同硬度的压合材料可灵活调整施力大小，避免压力过大压坏工件或者压力不足导致压合失效。设备整体外轮廓尺寸紧凑，横向宽度不超过400mm，纵向深度不超过300mm，安装后占用工作台面积极小，适合空间有限的小型加工工位使用，搬运时仅需两人即可完成整体移位，无需拆解部件。

　　在实际应用中，这款设备除了常规的皮革压合作业外，更换不同的压合模具后，还可完成纸张压平、小型电子元件压装、饰品压印、薄金属片校平等多种作业，导柱上的调节螺母可快速锁定压合下行极限位置，重复压合时无需每次调整行程，批量加工时的作业一致性较好。结构上没有复杂的液压、气动元件，不存在漏油、漏气的维护痛点，日常仅需定期检查铰接部位的磨损情况、紧固件的锁止状态即可，故障率极低，适合对设备可靠性要求高、维护能力有限的小型加工场景使用。压合板的工作面采用磨光处理，表面粗糙度达到Ra1.6，压合软质材料时不会在工件表面留下划痕，保证加工后工件的外观质量。
