3/4NPT接口液压双隔膜计量输送装置

　　在化工药剂投加、食品级流体定量输送、水处理药剂精准加注这类对输送精度、防泄漏要求极高的工况里，隔膜类输送装置一直是核心选型方向，这款带3/4NPT接口的液压双隔膜结构，正是针对常规单隔膜泵脉冲大、隔膜易疲劳破损的痛点做的结构优化。从实际工程应用的场景来看，这类双隔膜结构的液压驱动装置，常被布置在加药间的工艺管线上，用来输送腐蚀性药剂、高粘度流体或者不允许出现跑冒滴漏的贵重介质，相比机械驱动的隔膜泵，液压驱动的结构能让隔膜受力更均匀，不会出现局部应力集中导致的隔膜提前撕裂，双隔膜的冗余设计还能在单侧隔膜出现微损时，避免介质直接泄漏到驱动端造成设备整体报废，大幅降低现场运维的突发故障概率。

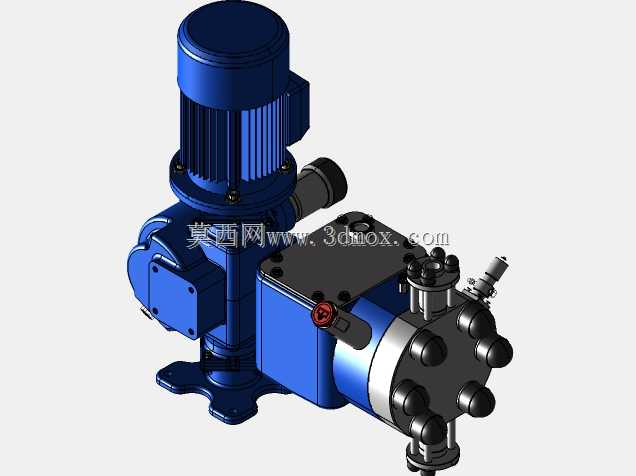

　　从结构设计的思路来看，这款装置的驱动端采用立式电机直连的布局，电机输出端通过偏心机构将旋转运动转化为液压腔的往复容积变化，液压油作为传力介质，均匀推动两侧隔膜交替做往复形变，配合进出口的单向阀组完成流体的吸入与排出动作。这种布局的优势在于整体安装 footprint 更小，不需要额外布置复杂的传动连接结构，现场安装时只需要预留对应地脚的固定空间，对接进出口管路即可完成部署。进出口采用3/4NPT锥管螺纹接口，是工业流体管路里非常通用的接口规格，不需要额外做非标转接头就能和常规的工艺管线快速对接，锥管螺纹的密封特性也能保证在额定压力下不会出现接口渗漏的问题。

　　从功能特性上看，双隔膜的结构设计能大幅降低输出流体的脉冲幅度，常规单隔膜泵在往复运动的止点位置会出现明显的流量断档，导致出口管路振动大、流量计量误差偏高，而双隔膜交替动作的结构，能让两个隔膜的排出行程形成互补，出口流量的波动幅度能降低60%以上，不需要在出口额外加装体积较大的脉冲阻尼器就能满足多数计量工况的精度要求。隔膜本身采用多层复合的耐腐材质，能适配pH值范围较宽的流体介质，液压腔的溢流保护结构还能在出口管路出现憋压时自动卸荷，避免超压损坏隔膜或者管路连接件。

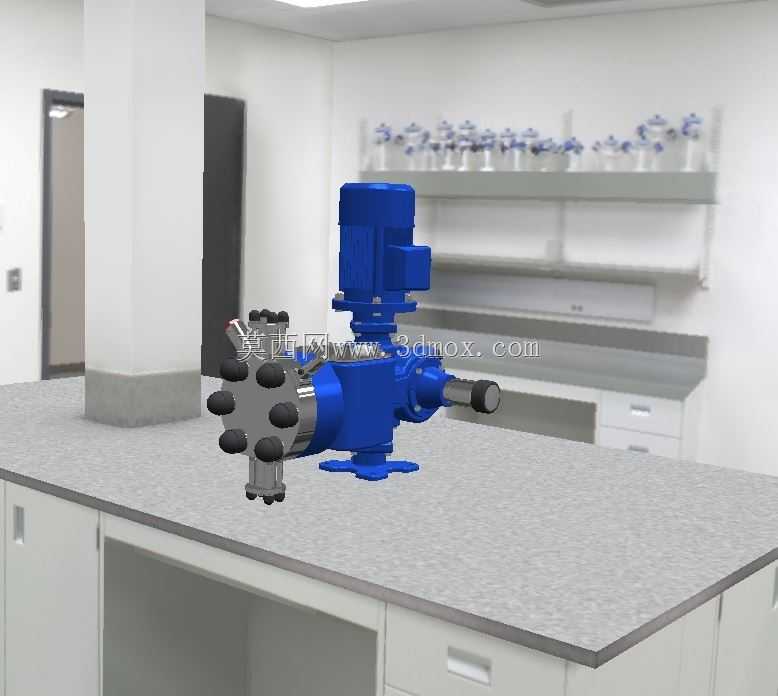

　　在安装边界的尺寸把控上，这款装置的整体重心集中在下部的泵头与液压腔位置，立式电机的布置让整体的横向占用空间远小于卧式布局的同流量泵体，现场做安装基础设计时，不需要预留过大的操作空间，进出口管路的对接位置在泵头侧方，管线排布时可以直接沿墙面或者支架走管，不会和上部的电机形成空间干涉。泵头位置的多螺栓紧固结构，能在现场做隔膜更换维护时，快速拆解泵头完成易损件替换，不需要将整个泵体从管线上完全拆除，大幅缩短运维的停机时间。

　　做这类结构的三维建模时，需要重点关注隔膜往复运动的行程边界，避免在装配体里出现运动干涉，尤其是偏心机构和液压腔的配合间隙、隔膜形变的最大位移量，都要和实际工程参数匹配，不然导出的工程图会出现安装尺寸偏差。另外进出口的NPT螺纹要严格按照美制锥管螺纹的标准参数建模，螺纹的锥度、牙型角都要符合规范，不然3D打印或者机加工做出来的接口会出现密封不严、无法拧入的问题。液压腔的流道设计要尽量减少直角拐点，降低流体在腔体内的阻力损失，同时避免出现介质残留的死角，尤其是输送易结晶、易沉积的介质时，流道死角很容易造成堵塞，影响设备的正常运行。

　　从设备选型的匹配角度来说，这款双隔膜结构的输送装置，额定流量区间能覆盖多数中小型加药系统的需求，液压驱动的结构也能承受更高的出口压力，相比气动隔膜泵不需要额外布置气源管线，在没有压缩空气气源的现场也能直接部署。整体结构的运动部件都封闭在壳体内部，现场运行时的噪音更低，也不会出现外露运动部件的安全隐患，适合在对现场安全管理要求较高的生产车间内布置。建模过程中对各个连接螺栓的位置、密封件的安装槽都做了等比例还原，能直接用来做装配工艺模拟、管线碰撞检查，也能作为同类产品结构优化的参考基准，帮助设计人员快速完成方案迭代，减少反复打样验证的成本。
